一 产品简介

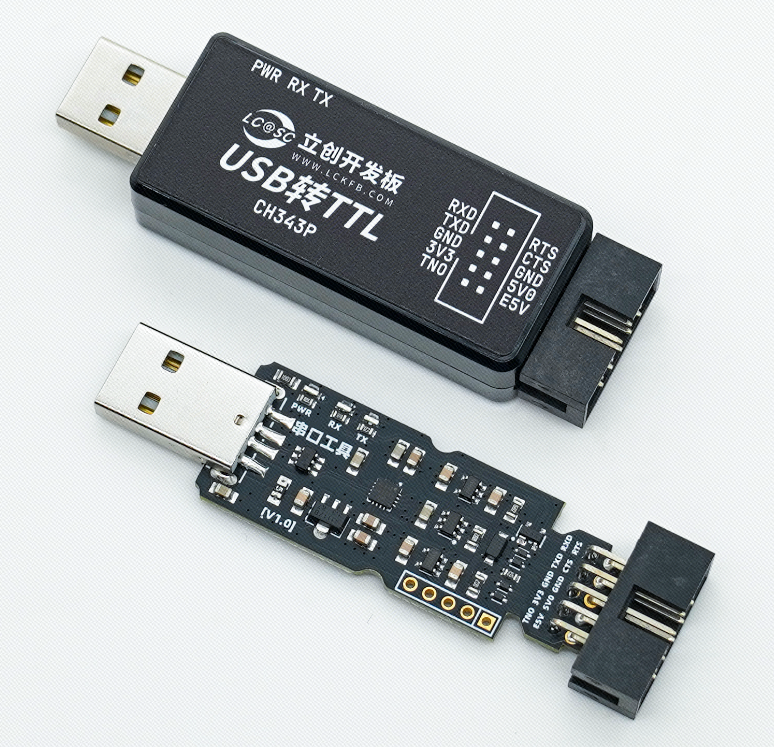

***实物图如图所示，上方为组装后的成品，下方为PCBA（还未喷涂三防漆），实际组装前会给PCB正面喷涂三防漆。

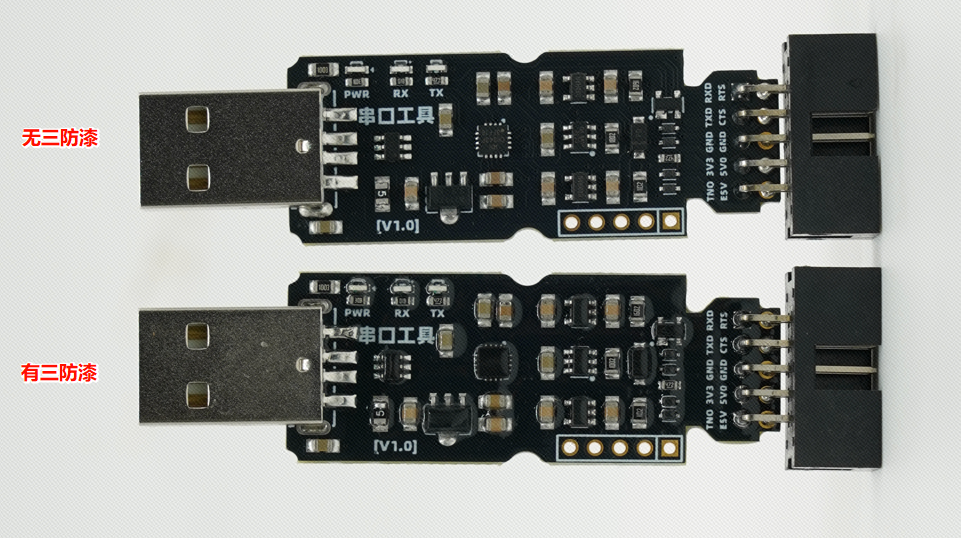

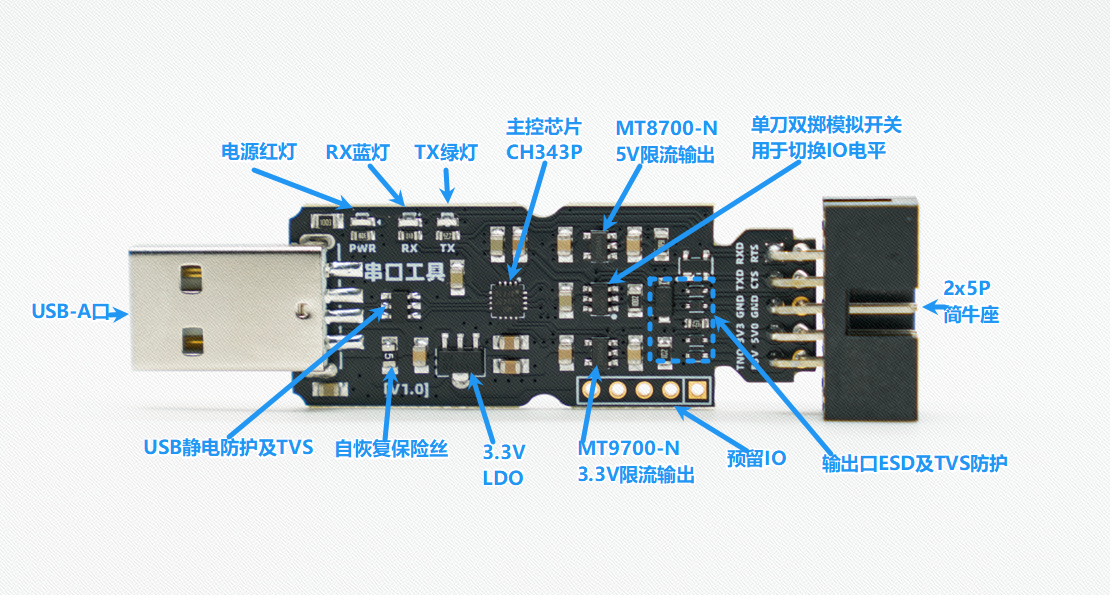

***实物图如图所示，上方为实物PCB，下方为待组装的PCBA（已经喷涂了三防漆）
这是一款 USB‑转‑TTL 串口工具，主控采用国产厂家WCH的 CH343P，支持更高波特率（最高6M波特率）与更宽工作温度范围。
- 完整 USB 入口保护（TVS/ESD + 自恢复保险丝）
- 板载 3.3V LDO
- 3.3V/5.0V 对外供电，独立限流开关，3.3V限流约618mA，5.0V限流约425mA。
- IO 3.3V/5.0V 电平可选（通过短接排针处的 E5V 与 5V0 实现串口电平变为5V的IO电平）
- 工业级三防涂覆（50–200 μm 透明 UV 三防漆）
- PC 材质外壳（深褐色，低透光），避免裸漏的PCB板接触外部电路造成短路问题。
- 专用 2×5P 弯简牛座，搭配全凸排母的排线，可以防呆，防止误插
1.1 参数介绍
| 串口工具 | LCKFB-CH343P-USB-TO-TTL-TYPE-A |
|---|---|
| 具体芯片型号 | CH343P 商城编号：C2846043 |
| 主控芯片工作温度范围 | -40℃ 至 85℃【工业级】 |
| 串口通讯波特率范围 | 50 bps ～ 6 Mbps |
| 硬件流控（RTS CTS） | ✅ |
| 是否有三防漆防护 | ✅50-200um 透明UV三防漆（防霉菌、防潮湿、防盐雾）。喷涂处有绝缘特性。非100%喷涂，靠近连接器部分无法喷涂。 |
| USB接口 | TYPE-A 公口 |
| USB口过流保护（自恢复保险丝） | ✅ |
| USB口防护（防静电，防过压过流，防反接） | ✅ BST236A054U+自恢复保险丝 实现 |
| 串口外接接口 | 2*5P专用定做简牛座，已经焊接好。搭配对应带全凸排母可以防呆（防止接反） |
| 串口IO电平 | 默认为3.3V的IO电平，如果需要5.0V的IO电平，需要将排针处的【E5V】与【5V0】短接起来，此时IO电平即为5.0V。 |
| 指示灯 | PWR【红灯】：电源指示灯，接入电源，3.3V的LDO工作正常则亮。 RX【蓝灯】：串口发送指示，当RX线上的电平变为低电平时灯亮，可用来简单观察信号是否正常被接收。 TX【绿灯】：串口发送指示，当TX线上的电平变为低电平时灯亮，可用来简单观察信号是否正常被接收。 |
| 是否有外壳（防止板子与外部器件短路） | ✅【外壳为PC材质（聚碳酸酯），深褐色，低透光】温度范围：-45℃~125℃ PCB与外壳之间有专用热熔胶固定 环保树脂材料（EVA树脂胶棒） |
| 输出电源限流（3.3V和5.0V对外输出） | ✅自带两个MT9700-N 3.3V限流约 618mA【理论值】，实际生效后约400mA 5.0V限流约 425mA【理论值】，实际生效后约300mA 串口正常运行的情况下，3.3V或5.0V短路或超过限流值均不会导致串口掉线，但3.3V和5.0V不能同时短路，会导致USB供电功率不足。 |
| 输出电源防反向供电（3.3V和5.0V对外输出） | ✅限流的芯片集成该功能，排针处的3.3V或5.0V引脚只能对外输出，不能对内输入。 |
| 适用系统 | Windows11/10/8.1/8/7，Server 2012/2008 Linux macOS Android 未列举完全，详情请看芯片官方的介绍 |
| IO防护（ESD） | ✅TXD，RXD，E5V，TNO，RTS，CTS等引脚 |
电源能力与限制：
- USB 侧：一般来自 USB 2.0 端口，额定 5V/500 mA；若为 USB 3.x 端口/供电充足的 Hub，可高于 500 mA，但请以上游供电能力为准。用串口工具进行对外供电时一定要注意不要过载使用。
- 5V 排针输出：5.0V限流约 425mA【理论值】，实际生效后约300mA。
- 3.3V 引出：板载 LDO（SCJA1117B‑3.3‑A）降压。考虑到 5V→3.3V 压差带来的热耗散与小板散热条件，建议：
- 连续输出电流 ≤ 200 mA（常温、自然散热）。
- 短时峰值不超过 400 mA。
- 3.3V限流约 618mA【理论值】，实际生效后约400mA
- 请勿将外部电源反向灌入板上 5V/3.3V ；有防反向供电电路，即使向排针供电，也无法对串口工具内部进行正常供电的。
1.2 接口说明

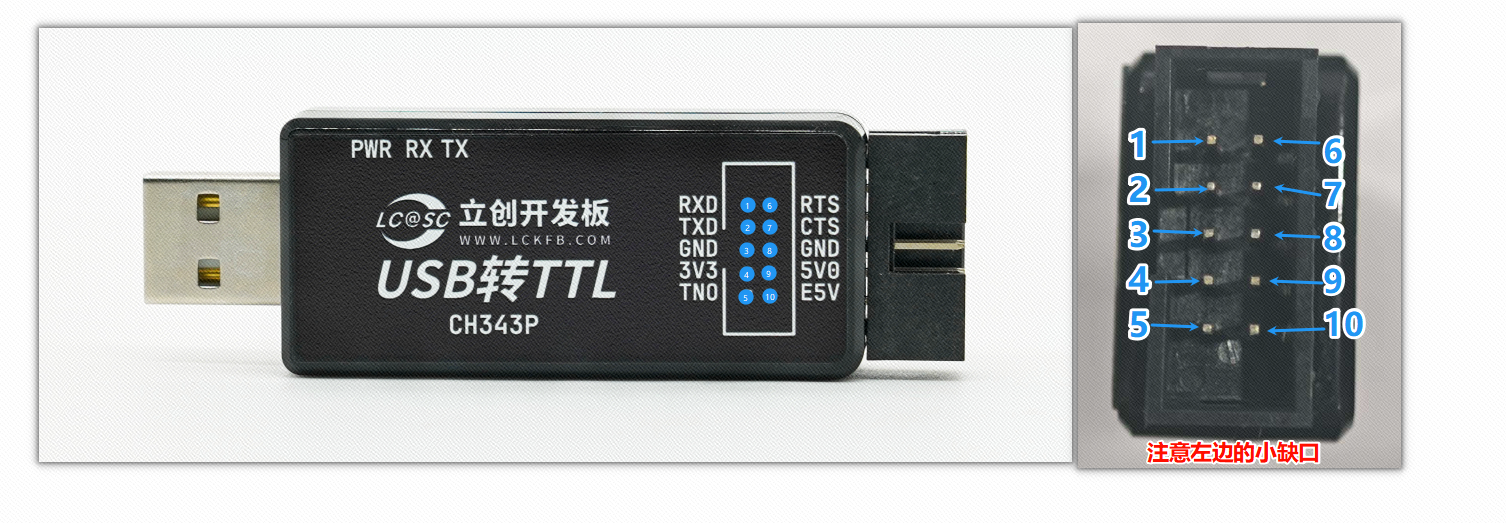

具体的方向靠简牛座左边那个小缺口来确定。
| 引脚号 | 对外引脚 | 功能 |
|---|---|---|
| 1 | RXD | 串口接收脚，需接外部设备的TXD。空闲时为高电平，低电平为有效起始。 |
| 2 | TXD | 串口发送脚，需接外部设备的RXD。空闲时为高电平，低电平为起始。 |
| 3 | GND | 地，两个不同电源供电的设备通信一定要共地。 |
| 4 | 3.3V | 可对外部设备提供3.3V的供电。3.3V限流约 618mA【理论值】，实际生效后约400mA |
| 5 | TNO | 直连至芯片的TNOW引脚，该引脚当芯片正在对外发送数据时为高电平，发送完成后变为低电平，可以作为RS485的收发切换。 |
| 6 | RTS | 发送请求，为输出信号，仅硬件流控模式时需要用到，接外部设备的CTS。为低电平时表示本设备已准备好可以进行接收数据。 |
| 7 | CTS | 发送允许，为输入信号，仅硬件流控模式时需要用到，接外部设备的RTS。输入为为低电平时表示本设备可以向对方发送数据。 |
| 8 | GND | 地，两个不同电源供电的设备通信一定要共地。 |
| 9 | 5V0 | 可对外部设备提供5.0V的供电。5.0V限流约 425mA【理论值】，实际生效后约300mA。 |
| 10 | E5V | 5V输入，往此口输入5V进行供电，则TXD，RXD，RTS，CTS均变为5V的IO电平。若不供电5V，则IO电平仍旧为3.3V。 |
注意：
- 本工具为 TTL/CMOS 逻辑电平接口，不能直接连接 RS‑232（±12V）设备；如需对接 RS‑232，请使用电平转换器（MAX3232 等）。同理，也不能直接接RS485设备，但是可以通过外部扩展板来转换，已经预留了TNOW引脚（5号引脚TNO），串口发送时为高电平，可做RS485的收发切换。
- IO默认 为 3.3V 逻辑，没有 5V 容忍，在3.3V的IO通信电平状态下，请不要外接5V的通信设备。
- 如果需要5V的串口通信电平，请将排针处的【E5V】与【5V0】短接起来，此时IO电平即为5.0V。
- 不支持 1.8V /2.5V直连（如需 1.8V/2.5V，请加电平转换）。
1.3 指示灯说明
- PWR（红）：3.3V LDO 正常输出时常亮。
- RX（蓝）：接收指示。当 RXD 线上出现低电平（起始位/数据位）时点亮，便于观察是否有数据被接收。
- TX（绿）：发送指示。当 TXD 线上出现低电平（起始位/数据位）时点亮，便于观察是否有数据被发送。
提示：LED 视觉亮度与波特率相关。波特率越低，低电平持续时间越长，观感更明显；波特率很高时，闪烁过快人眼难以辨识（例如 1 Mbps 下发送 1 字节，人眼多半无法捕捉到闪烁）。
1.4 常见用途
排针口连接STM32，51，arduino，各种国内外单片机的串口（要注意通信电平），USB口连接和电脑进行通信，打印传感器数据或者调试信息等。
通过串口 Bootloader 烧录/下载固件，利用STM32，STC/51 系列，Arduino，ESP8266/ESP32各自软件来烧录程序（如果是用32单片机来学习的话，强烈建议大家使用专用下载器，比如daplink，stlink，jlink等，用串口来下载学习完全是折磨自己）。
嵌入式 Linux/路由器/开发板的串口控制台，查看启动日志、恢复系统、设置网络等。
蜂窝/物联网无线模组的 AT 指令调试。
RS‑485 半双工场景：使用 TNOW 驱动收发方向，无法直接使用，需要搭配对应扩展板。
二 开源说明
2.1 开源地址
立创开源平台：https://oshwhub.com/li-chuang-kai-fa-ban/lckfb-ch343p-usb-to-ttl-type-a
2.2 原理图说明

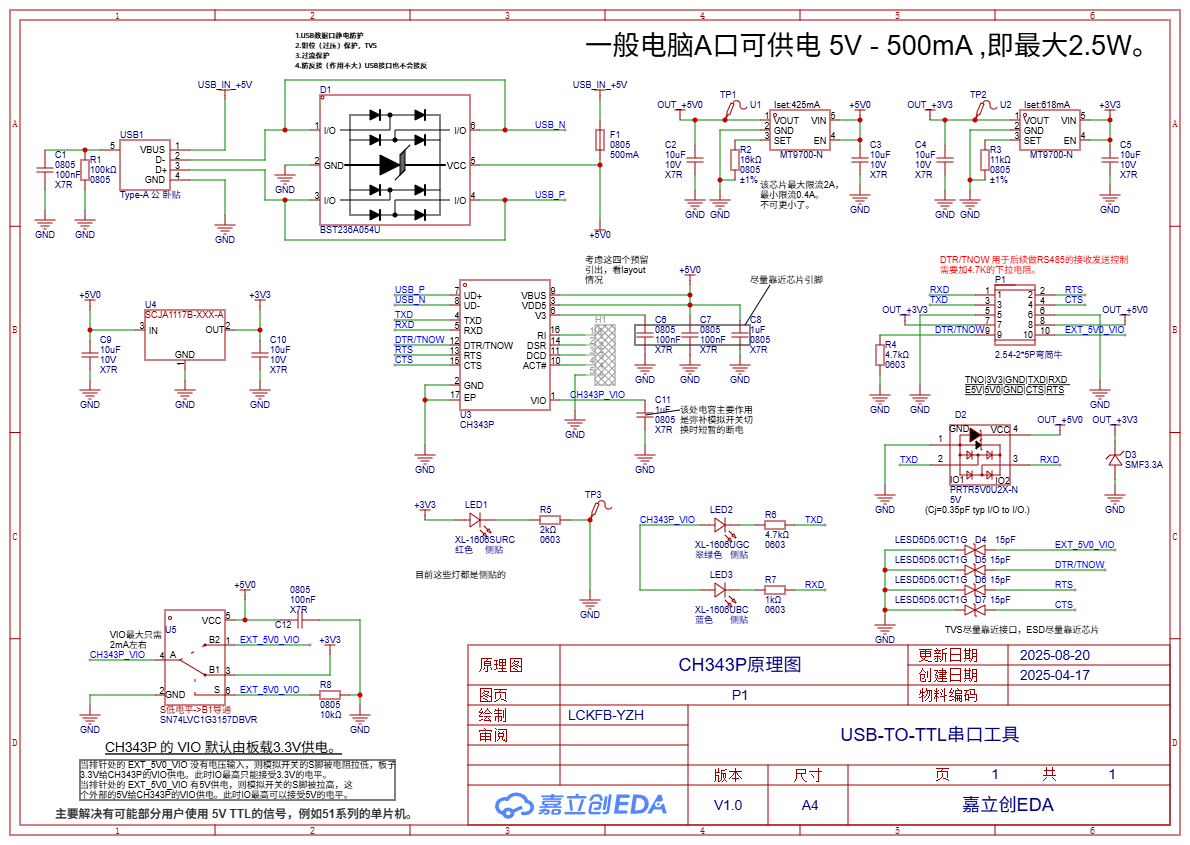

首先我们整体看一下，左上角就是和天空星系列以及庐山派用的一样的USB专用防护芯片（BST236A054U）；只不过这里用的是TYPE-A接口。5V 经过 LDO 稳压 → 3.3V 给芯片与指示灯供电；USB 数据线 D+/D− → CH343P → 串口 TXD/RXD（和可选 RTS/CTS）；总共有三个指示灯，电源灯为红灯，串口RX为蓝灯，串口TX为绿灯。右下角就是通过一个2x5P的排针把5V、3.3V、TXD、RXD、RTS、CTS、TNO、GND 引出去，这里的5V和3.3V对外是有限流保护的，但是不能两个同时过载，USB口的供电功率可能不够。
接下来再细细说一说：
R1和C1，一边和GND相连，一边和Type-A座子外壳连接，100k的电阻提供了很高的直流和低频阻抗，可有效阻断这种低频地环路电流，100nF电容在遇到ESD脉冲或者高频干扰时，可以将这些瞬态能量快速“短路”到系统地，避免它们影响设备内部的敏感电路或通过电缆辐射出去，可以提高设备的电磁兼容性。
D+ / D− 是 USB 差分线，后面会接到 ESD 保护后再进 CH3403P。
左边靠中间的元件是一个来自 BORN(伯恩半导体) 的 ESD 保护器件（D1），同时还内置了一个钳位二极管。他与右边的自恢复保险丝配合就可以实现下面的这些保护。
- USB 数据口静电防护：可以看到 USB 数据的 D+ 和 D-接到了防护器件的 IO 上。可以看到静电防护部分就是由多个二极管指向同一个地来实现的。在正常条件下这些二极管是不导电，但在遇到高电压时会导通，将电流迅速导向地线。他们就是用来响应高电压尖峰的，ESD 事件的持续时间非常短，通常在纳秒级别。保护器件能够在极短的时间内响应，从而保护电路不受瞬间高电压的影响，保护了我们的芯片引脚和电脑 USB 接口。
- 钳位（过压）保护：上图的 ESD 保护器件内置了一个钳位二极管，在正常电压条件下，钳位二极管处于高阻态，对电路的正常工作几乎没有影响。当电路中的电压超过钳位二极管的设计激活电压时，器件迅速从高阻态转变为低阻态。在低阻态时，钳位二极管允许电流流过，从而将过高的电压“钳位”在一个安全的水平。实测过压保护约在 13V 左右生效，我们选用的 CJ(江苏长电/长晶) 的 SCJA1117B-3.3-A 最大输入电压为 20V，所以满足设计需求，不过我们的USB供电都是5V，一般也不会有这么高的电压。需要注意，TVS如果被完全击穿就需要更换后才能正常使用了，被击穿后无法自主恢复。
- 过流保护：在正常工作条件下，自恢复保险丝的电阻很低，允许电流正常流过。当流过自恢复保险丝的电流超过其额定电流时，由于电流过大导致的热量会使 PTC 热敏电阻器迅速升温。随着温度的升高，PTC 热敏电阻器的电阻会增加，这是因为它们是正温度系数元件，即电阻随温度升高而增加。电阻的增加导致通过自恢复保险丝的电流显著减少，从而限制了电流，防止过流对电路造成损害。当过流故障消除，电路中的电流下降，自恢复保险丝开始冷却，其电阻值会逐渐降低，最终恢复到低电阻状态，允许电流再次正常流过。大家可以自行做个小实验，当电路正常工作时，用热风枪对着自恢复保险丝吹，自恢复保险就会生效了，此时整个电路板会断电。
- 防反接：TYPE-A 反插也接不过去，所以电源反接可能性几乎没有。从上图可以看到，当电源正确输入时，二极管不会被导通。当供电电源接反时上图中 ESD 防护器件的二号引脚就变成了正极，自恢复保险丝上面的
USB_IN_+5V就变成了负极。那么这个钳位二极管就会正向导通，所有的电流就会都加在自恢复保险丝上面，剩下的就和上面的过流保护一样了。
再继续往右看，U1和U2分别是5V和3.3V的限流输出，有两个MT9700-N，3.3V限流约 618mA【理论值】，实际生效后约400mA，5.0V限流约 425mA【理论值】，实际生效后约300mA。串口正常运行的情况下，3.3V或5.0V短路或超过限流值均不会导致串口掉线，但3.3V和5.0V不能同时短路，会导致USB供电功率不足，导致串口掉线。
U4是 LDO（低压差线性稳压器），把 USB 的 5V 降成 3.3V。C4/C5（各 10uF）分别接在 LDO 的输入/输出做滤波，需要注意供电和散热能力有限，3.3V的输出最好别超过400mA，否则过流保护会生效。
中间的U3就是WCH的串口芯片 CH343P 了。
- TXD：从电脑发给外设，连接到外设的 RX。
- RXD：从外设收回电脑，连接到外设的 TX。
- RTS/CTS：硬件流控，这里被引出到排针了。
- DTR/TNOW：CH343P 的一个复用脚，常用于 RS‑485 方向控制或作为 DTR 信号，这里也被引出了，在排针处有一个4.7K的下拉电阻，用于指示串口正在发送数据。在半双工模式下，TNOW 可以用于直接控制 RS485 收发器的收发切换。
中间靠下方的这三个LED灯分别时电源指示灯，串口信号发送灯以及串口信号接收灯了：
- PWR【红灯】：电源指示灯，接入电源，3.3V的LDO工作正常则亮。
- RX【蓝灯】：串口发送指示，当RX线上的电平变为低电平时灯亮，可用来简单观察信号是否正常被接收。
- TX【绿灯】：串口发送指示，当TX线上的电平变为低电平时灯亮，可用来简单观察信号是否正常被接收。
PS：RX，TX对应灯的亮度受波特率影响很大，波特率小时由于低电平持续时间长，会比较亮，波特率太大时由于低电平持续时间过长，会导致人眼观察不到灯的闪烁。1Mbps波特率，表示1个比特位传输需要1μs。比如你在1M波特率的情况下发送一个字节，人眼大概率是观察不到这个发送灯的闪烁的。
实现3.3V和5V的串口IO电平切换最重要的器件就是右下角的这个U5，SN74LVC1G3157DBVR，他是一个单刀双掷的模拟开关，当排针处的 EXT_5V0_VIO（E5V） 没有电压输入，则模拟开关的S脚被电阻拉低，板子3.3V给CH343P的VIO供电。此时IO最高只能接受3.3V的电平。当排针处的 EXT_5V0_VIO 有5V供电，则模拟开关的S脚被拉高，这个外部的5V给CH343P的VIO供电。此时IO就变成了5V的电平。主要解决有可能部分用户使用 5V TTL的信号，例如51系列的单片机。截止目前（250821），立创开发板出的所有板子都是3.3V的串口通信IO电平，而且只能接3.3V的通信电平，接5V会导致开发板损坏。
最后的右下角的P1就是2*5P的简牛座引出口了，这里用的是定做的2x5P-2.54mm的弯简牛座子，可以直接接杜邦线。同时D2，D4，D5，D6，D7都是ESD保护了，对串口TXD，RXD，RTS，CTS，E5V，TNO均做了ESD防护。
三 驱动安装
驱动本质上就是一小段专门编写的软件代码（驱动程序），它的核心作用就是让操作系统能够识别、管理和与连接到计算机主板或其他控制器（如嵌入式系统中的微控制器）上的串行通信接口（俗称串口）进行通信。一般win10以及win11可以在更新系统时安装对应的驱动。
Windows

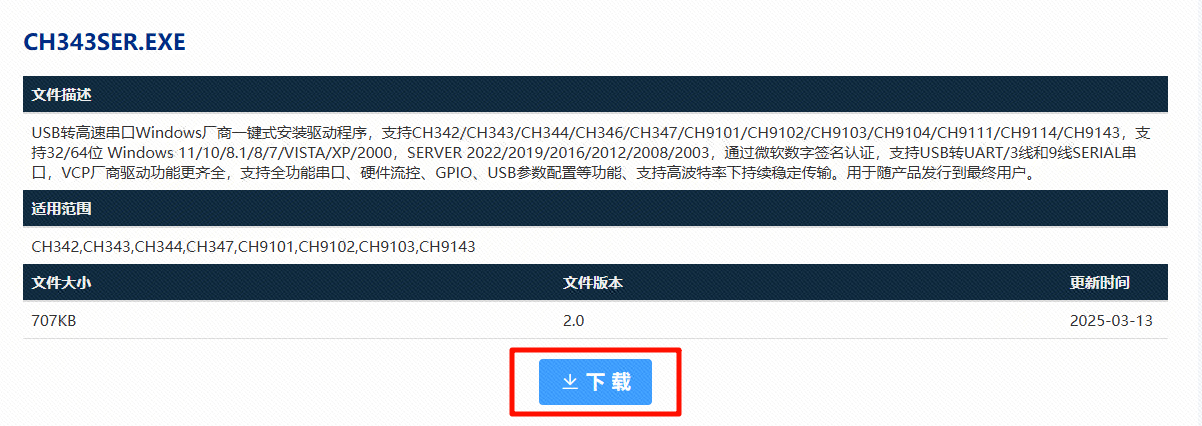

- 点击链接下载驱动（WCH官方）： https://www.wch.cn/downloads/CH343SER_EXE.html
- 运行 CH343SER.EXE，按提示安装；若已装旧版，先“卸载”后再“安装”。

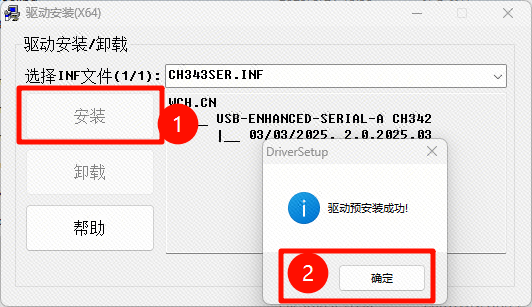

点击安装，等待一段时间后就会提示你驱动安装成功了。

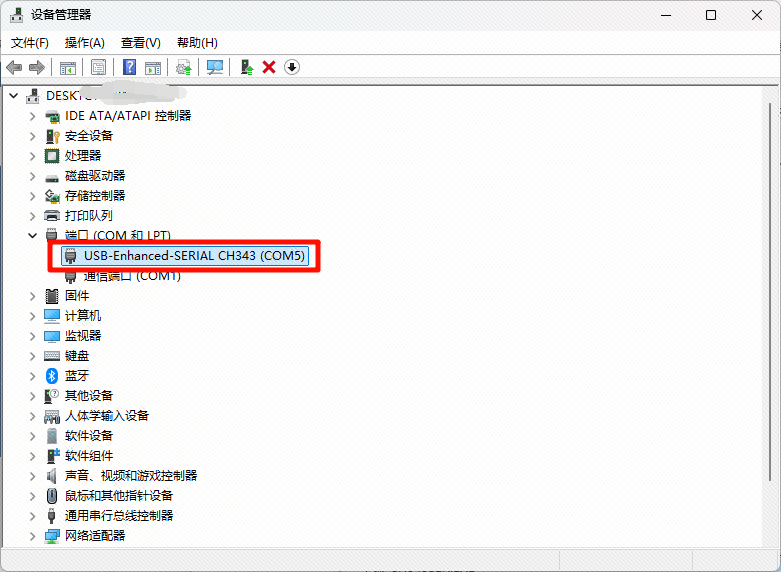

此时你打开设备管理器，点开端口（COM和LPT），插入串口工具，如果此时出现了有 CH343 字样的端口号就说明你的驱动安装成功了。记住这个串口号，就可以去你所使用的串口软件那进行使用了。
ps：如果你不满意这个串口号，也可以自己进行COM号的修改，记得系统里的COM口号千万不要重复了。

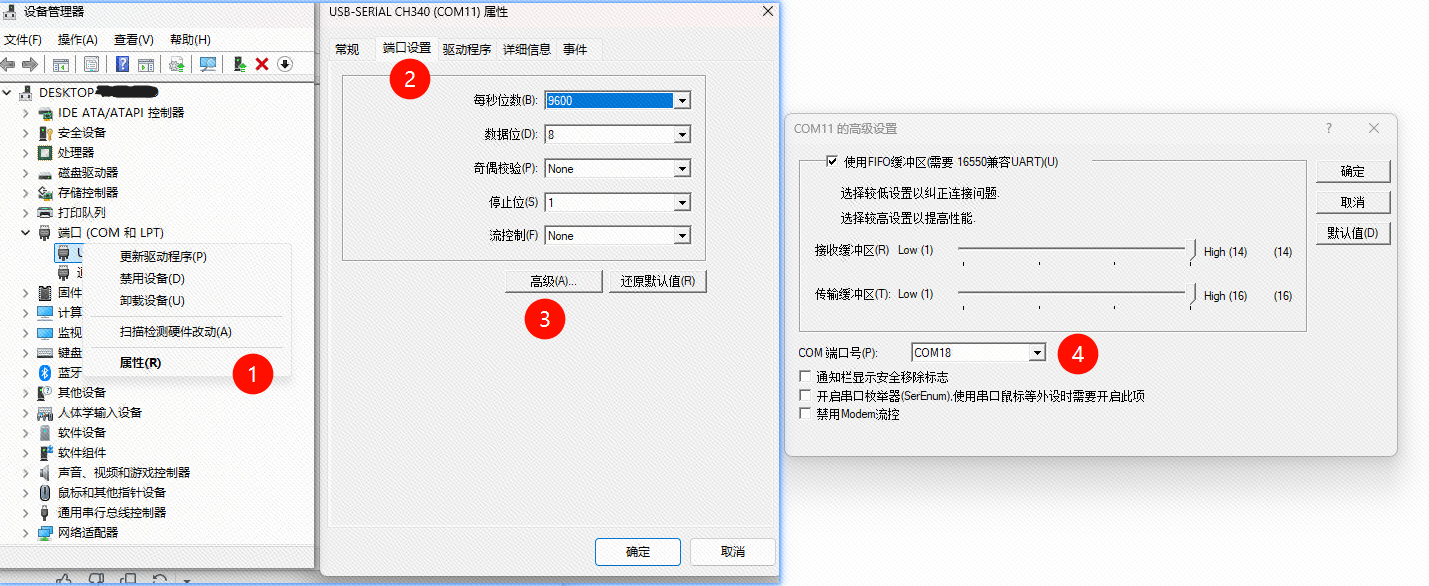

- 设备管理器 → 端口 → 设备属性 → 端口设置 → 高级 → COM 端口号
如下图所示进行修改
其他系统请自行去WCH官网寻找驱动

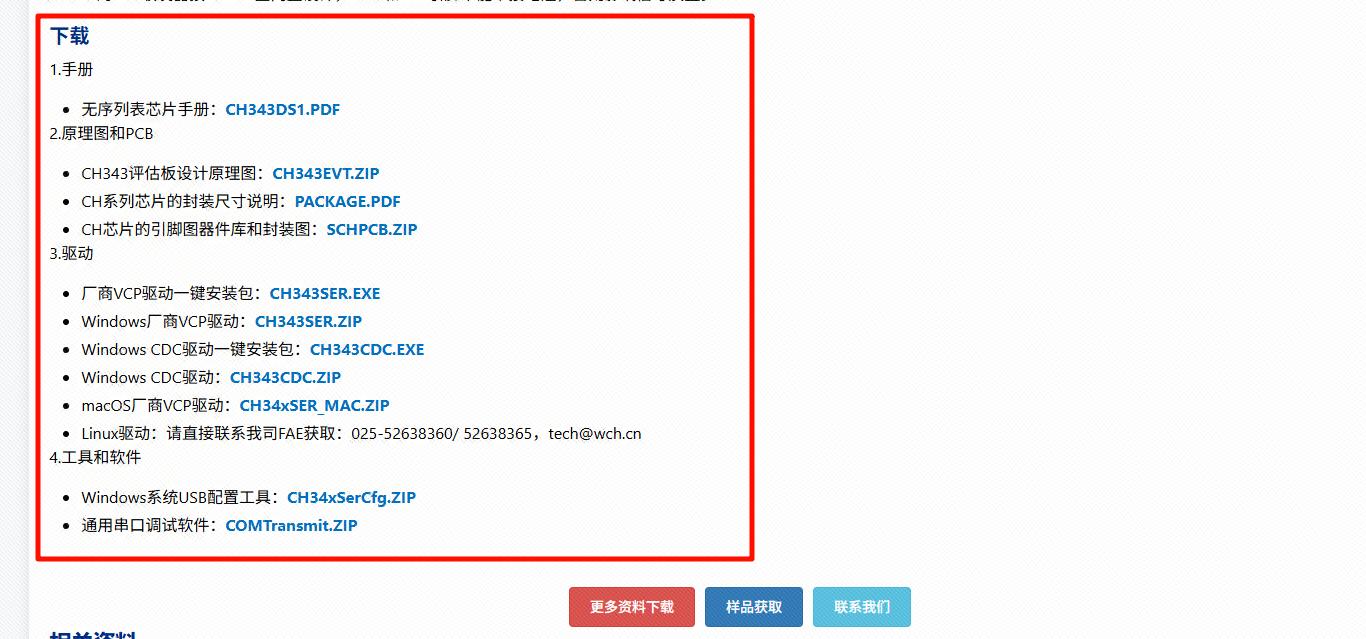

[USB转高速串口芯片 CH343 - 南京沁恒微电子股份有限公司](https://www.wch.cn/downloads/CH341SER_EXE.html)这个链接的下方就会有其他系统的驱动程序：
下载
1.手册
无序列表芯片手册：CH343DS1.PDF
2.原理图和PCB
CH343评估板设计原理图：CH343EVT.ZIP
CH系列芯片的封装尺寸说明：PACKAGE.PDF
CH芯片的引脚图器件库和封装图：SCHPCB.ZIP
3.驱动
厂商VCP驱动一键安装包：CH343SER.EXE
Windows厂商VCP驱动：CH343SER.ZIP
Windows CDC驱动一键安装包：CH343CDC.EXE
Windows CDC驱动：CH343CDC.ZIP
macOS厂商VCP驱动：CH34xSER_MAC.ZIP
Linux驱动：请直接联系WCH沁恒微电子FAE获取：025-52638360/ 52638365，tech@wch.cn
4.工具和软件
Windows系统USB配置工具：CH34xSerCfg.ZIP
通用串口调试软件：COMTransmit.ZIP
四 收发自测
驱动正常安装后，短接排针处的【TXD】和【RXD】，也就是回环测试。我这里所使用的软件是【VOFA+】，你可以选择你中意的串口软件来进行测试。

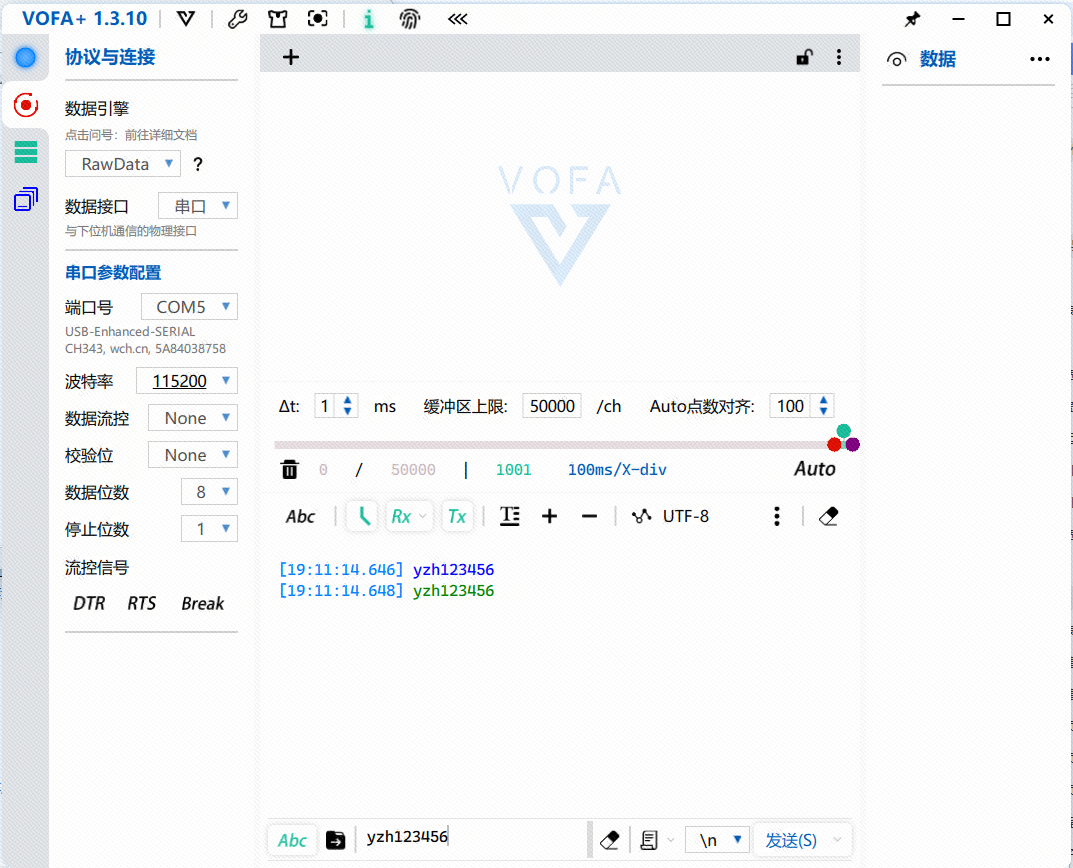

此时，你随便发送什么数据都会被你的串口工具接收到，比如下图中，我将串口控制配置为921600的波特率，选择此时需要进行测试的串口端口号（COM5），就能看到发出去的数据和接收到的数据都显示出来了。
[19:11:14.646]是时间戳，上图蓝色为发送数据 yzh123456，因 TXD 与 RXD 已短接，绿色为回环接收的同样数据。
同时也可以观察 TX（绿）与 RX（蓝）指示灯闪烁情况作为辅助判断，当然此时需要降低波特率（降低为9600吧），否则可能肉眼都观察不到LED灯的闪烁。
五 常见问题（FAQ）
对初学者来说，最重要的三个观念：共地、TX/RX 要交叉、逻辑电平要匹配（3.3V/5V）。掌握这三点，基本就能把这类 串口工具 用好。
1.接到电脑上没有任何反应？
- 可能是用的USB延长线不行，里面没有数据传输线（D+，D-），只能供电，或者线材质量太差，过长，没有屏蔽层。
- 电脑不行，供电不足或者用了HUB，要直连电脑USB口，不要通过其他设备转接。
- 串口工具的电源红灯有正常亮吗？如果没有就用万用表量一下供电是否正常，不正常的话就往下看第四点。
- 那可能确实坏了，请联系交流群里的开发菌进行售后。
2.Windows 设备管理器出现感叹号设备
//参考这里。
设备管理器出现感叹号设备时的情况分以下几种：
1、显示“未知设备”、“无法识别的USB设备”、“Unknown Device”表示芯片未正常工作，此时可参考上一小节内容做排查。
显示产品字符串信息，如下所示：
此时说明硬件已经被系统枚举到了，但是驱动未安装或者驱动不匹配，此时需要做以下操作：
从沁恒官网上下载最新的芯片驱动，链接地址为：**http://www.wch.cn/download/CH343SER_EXE.html**，直接点击“安装”，如失败可以先尝试先点击“卸载”将可能存在的老版本驱动卸载删除，之后再点击安装新驱动；
如驱动仍安装失败，可通过系统驱动安装日志查看具体原因。Windows7及以上系统日志路径：C:\Windows\inf\setupapi.dev.log。打开日志，查找CH343SER关键字可看到失败原因，之后再进行对应问题的解决；
“端口(COM和LPT)”下的设备带感叹号，右击查看属性，提示：“驱动未经数字签名”、“串口对象名重复”等。
WCH官网上发布驱动均经过微软WHQL数字签名，如仍遇到数字签名问题，原因和系统支持的数字签名算法有关，此时可安装微软官方补丁包，原文链接：2019 SHA-2 Code Signing Support requirement for Windows and WSUS - Microsoft Support
如遇“串口对象名重复”问题，此时可查看列表下冲突的设备，手动修改或使用ComPortManager工具自动修改COM口编号。
工具链接：https://www.wch.cn/downloads/ComPortManager_ZIP.html
3.驱动模式说明
//参考这里。
第三代USB转串口芯片支持使用系统集成的CDC串口驱动或VCP厂商驱动。VCP厂商驱动功能更齐全，支持全功能串口、硬件流控、GPIO、USB参数配置等功能、支持高波特率下持续稳定传输。优先推荐使用VCP驱动程序。关于CDC驱动程序的使用限制，可参考官网应用方案《USB转串口方案选型》。
如何确定当前使用的驱动模式
Windows：Windows 10及以上的操作系统版本内置CDC串口驱动，以下的系统版本则需要手动安装驱动。使用系统CDC-ACM串口驱动或手动安装官网的CH343CDC驱动时串口名称为：“USB串行端口”、“USB-SERIAL CH34*”。使用厂商VCP驱动程序，对应串口名称为：“USB-Enhanced-SERIAL CH34*”，即字符串中包含“Enhanced”关键词。
Linux：使用内置的CDC-ACM串口驱动，对应串口名称为：“/dev/ttyACM*”，使用厂商VCP串口驱动，对应串口名称为：“/dev/ttyCH343USB*”。
Android：安卓系统下支持2种方式访问串口，一种方式与Linux系统相同，即底层配合tty串口驱动使用。另一种为使用安卓原生USB SDK开发的免驱应用库，此方式无需移植底层Linux设备驱动，设备连接Android原生USB口时，需使用OTG线并确保Android系统的USB Host权限已经打开。
macOS：使用内置的CDC-ACM串口驱动，对应串口名称为：“/dev/usbmodem*”，使用厂商VCP串口驱动，对应串口名称为：“/dev/tty.wchusbserial*”。
4.驱动说的-VCP-CDC-HID都是啥？
参考这个。
1、VCP：厂商提供的专用USB虚拟串口驱动程序，工作时在Windows系统的“端口(COM和LPT)”一栏下会生成COM口，Linux/Android/MacOS系统在/dev目录下会生成TTY设备节点。 应用特点：
- 支持高速率通讯及硬件流控。
- 功能齐全，支持GPIO等扩展功能。
- 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
- 计算机端串口应用程序完全兼容，无需修改。
- 驱动只需安装一次，也可以联网自动安装。
- 可配合应用层动态库使用，提供USB热插拔检测，串口号检测，GPIO等扩展功能。
2、CDC：部分操作系统内置的USB串口类驱动，Windows 10及以上系统版本内置，以下版本仍需手动安装。Linux和Android系统视具体的系统驱动配置而定。因CDC类协议和类驱动的原因，CDC串口等功能没有VCP完整，使用上也存在一些差异。 应用特点：
- 驱动程序部分操作系统内置。
- 计算机端串口应用程序大部分功能可兼容。
3、HID：操作系统自带的USB HID设备类驱动，在系统上识别为标准HID设备。 应用特点：
- 使用免安装的操作系统内置HID类驱动程序。
- 系统下不生成串口节点，无需手动选择，同时也实现了一定程度的信息隐藏。
- 数据收发使用USB中断传输，传输效率较低。
- 需使用系统HID原生API或者WCH提供的动态库操作串口。
4、AOA：遵循安卓AOA协议，仅用于安卓系统，使用系统自带的AOA配件驱动，AOA串口在系统上识别为标准AOA配件。 应用特点：
- 使用安卓标准Accessory配件库，实现免驱应用。
- 实现安卓设备边充电边通讯。
- 对比安卓OTG扩展串口方式，通用性更强。
5. 能给 5V 负载供电吗？
- 可以，5.0V限流约 425mA【理论值】，实际生效后约300mA。生效时不会导致串口掉线。
6. 串口没数据/乱码？
- 检查波特率/数据位/校验位/停止位是否一致（常用 115200 8N1）。
- 确认交叉连接（TX→RX，RX→TX），且共地。
- 检查是否打开了硬件流控（若未连接 RTS/CTS，请在软件中关闭流控）。
- 线缆过长/干扰也可能导致误码。
7. 是否支持1.8V/2.5V的IO电平？
支持 3.3V（默认）与 5.0V（需要短接E5V和5V0进行切换）两种 IO 电平；不支持 1.8V/2.5V，需外接电平转换。3.3V 模式下 IO 不具 5V 容忍。
