一本章简介

本章介绍如何使用 MicroPython 控制筑基学习板上的有源蜂鸣器。有源蜂鸣器内部自带振荡电路，只需要给一个高低电平就能发声，不需要像无源蜂鸣器那样提供特定频率的 PWM 信号，因此非常适合作为 GPIO 输出的入门实验。常见的应用场景包括按键提示音、报警提醒、状态指示等，筑基学习板为了适配更广的学习要求，同时板载了两个蜂鸣器，一个有源的，一个无源的。

IMPORTANT

筑基学习板上的有源蜂鸣器和无源蜂鸣器共用同一个引脚 PA6，通过 8 路拨码开关的 BIT4 来切换。使用有源蜂鸣器时，BIT4 必须拨到 OFF 位置（默认状态）。如果 BIT4 处于 ON 位置，PA6 的信号会被路由到无源蜂鸣器。

1.1 学习目标

序号	学习目标	重要程度
1	了解有源蜂鸣器与无源蜂鸣器的区别	⭐⭐⭐⭐⭐
2	掌握使用 GPIO 控制有源蜂鸣器发声的方法	⭐⭐⭐⭐⭐
3	理解拨码开关 BIT4 对蜂鸣器选择的作用	⭐⭐⭐⭐⭐
4	能够实现报警音、提示音、节奏音效等功能	⭐⭐⭐⭐

1.2 重点提示

有源蜂鸣器的控制引脚为 PA6，高电平发声，低电平静音。
使用前必须确认拨码开关 BIT4 处于 OFF 位置（默认状态），否则信号会被路由到无源蜂鸣器。这是初学者最容易忽略的一步，如果蜂鸣器不响，请第一时间检查拨码开关。
有源蜂鸣器内部自带振荡电路，发出的是固定频率的声音（通常在 2~4kHz 左右，筑基学习板板载的3KHZ的有源蜂鸣器），无法改变音调。如果需要播放不同音调的旋律，应使用无源蜂鸣器（BIT4 拨到 ON，用 PWM 驱动）。
PA6 同时也是 TIM13_CH1 的 PWM 输出通道，本章只用到普通 GPIO 输出功能。PWM 功能将在无源蜂鸣器章节中介绍。

1.3 基础概念与术语

有源蜂鸣器（Active Buzzer）：内部集成了振荡驱动电路，只需提供直流电压（高低电平）即可发出固定频率的声音。"有源"指的是内部有源（有振荡源），不是指需要外部电源。
无源蜂鸣器（Passive Buzzer）：内部没有振荡电路，需要外部提供特定频率的方波（PWM）信号才能发声，频率不同则音调不同，可以用来演奏旋律。
拨码开关（DIP Switch）：筑基学习板上的 8 路拨码开关，用于切换共用引脚的不同功能。BIT4 控制 PA6 连接到有源蜂鸣器还是无源蜂鸣器。

二硬件说明

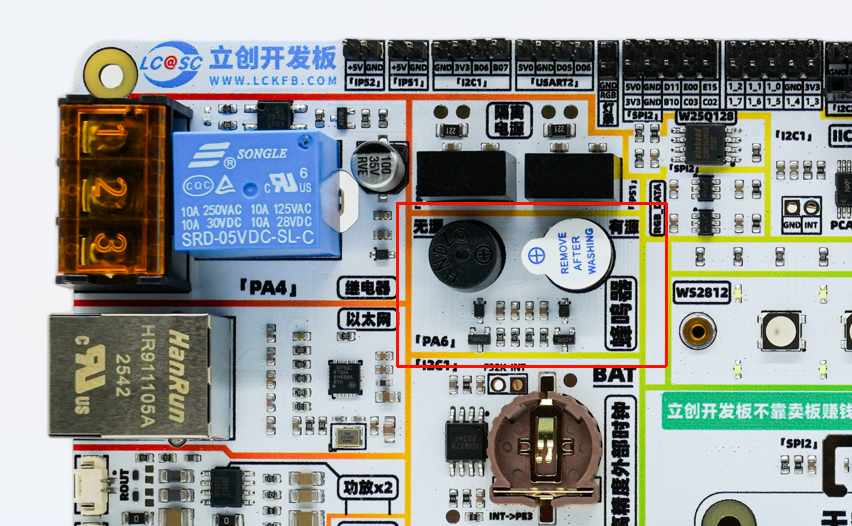

左边的是无源蜂鸣器，右边的是有源蜂鸣器，

2.1 有源蜂鸣器与无源蜂鸣器的区别

筑基学习板上同时板载了一个有源蜂鸣器和一个无源蜂鸣器，它们共用 PA6 引脚，通过模拟开关切换：

特性	有源蜂鸣器	无源蜂鸣器
内部振荡电路	有	无
驱动方式	高低电平（GPIO）	PWM 方波信号
音调	固定（不可调）	可调（由 PWM 频率决定）
适用场景	报警、提示音	播放旋律、不同音调
拨码 BIT4	OFF（默认）	ON

TIP

简单记忆：有源蜂鸣器 = 给电就响，无源蜂鸣器 = 给频率才响。本章只讲有源蜂鸣器，无源蜂鸣器将在后续 PWM 相关章节中介绍。

2.2 电路原理

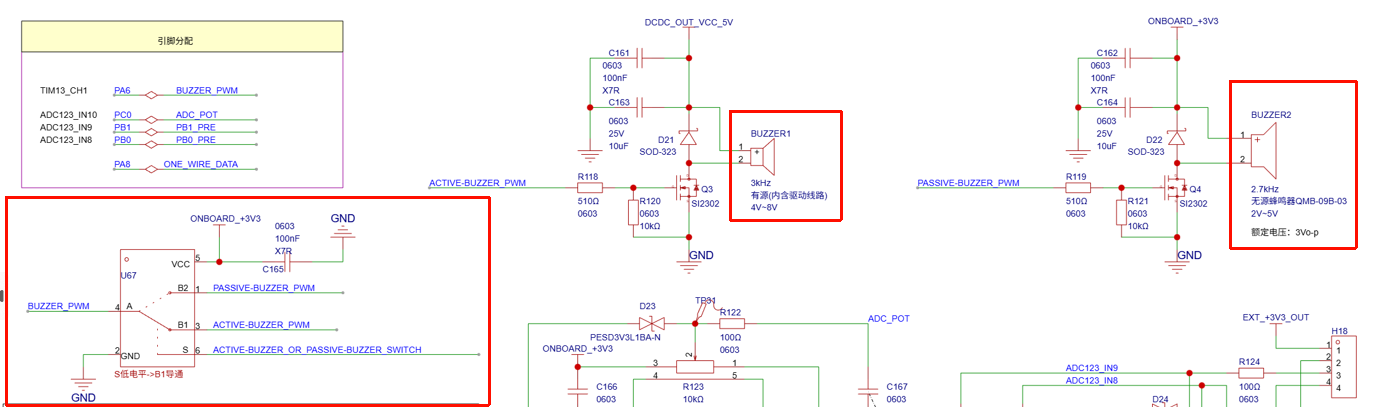

筑基学习板上，PA6 的信号经过一个单刀双掷模拟开关后，分别连接到有源蜂鸣器和无源蜂鸣器：

2.3 蜂鸣器资源汇总

参数	说明
控制引脚	PA6
发声电平	高电平（1）
静音电平	低电平（0）
拨码开关	BIT4 = OFF（默认状态）
蜂鸣器类型	有源（内置振荡电路）
供电	5V（由底板供电）

2.4 拨码开关 BIT4 设置

CAUTION

使用有源蜂鸣器前，请务必确认 8 路拨码开关的 BIT4 处于 OFF 位置（向下拨）。这是出厂默认状态，如果之前做过无源蜂鸣器实验，可能已经被拨到了 ON 位置。

拨码开关位于筑基学习板的右侧区域，BIT4 的两种状态：

BIT4 状态	效果
OFF（默认，向下）	PA6 连接到有源蜂鸣器
ON（向上）	PA6 连接到无源蜂鸣器

如果你不确定当前拨码开关的状态，可以直接目视检查，或者在 REPL 中运行一段简单的测试代码（见下文），听是否有声音来判断。

三软件设计

3.1 基础部分

3.1.1 让蜂鸣器响一声

最简单的操作——让蜂鸣器响一下：

python

# 有源蜂鸣器基本控制
from pyb import Pin, delay

# PA4 推挽输出，高电平发声
buzzer = Pin('PA6', Pin.OUT_PP)

# 默认静音
buzzer.low()

# 响一声（200ms）
buzzer.high()
delay(200)
buzzer.low()

print("滴！")

TIP

如果运行代码后没有听到声音，请检查：

拨码开关 BIT4 是否在 OFF 位置
筑基学习板是否已正确供电

3.1.2 封装蜂鸣器控制函数

python

# 有源蜂鸣器控制封装
from pyb import Pin, delay

buzzer_pin = Pin('PA6', Pin.OUT_PP)
buzzer_pin.low()  # 初始静音

def beep(duration_ms=100):
    """发出一声提示音"""
    buzzer_pin.high()
    delay(duration_ms)
    buzzer_pin.low()

def beep_n(times=3, on_ms=100, off_ms=100):
    """连续发出 n 声提示音"""
    for i in range(times):
        buzzer_pin.high()
        delay(on_ms)
        buzzer_pin.low()
        if i < times - 1:
            delay(off_ms)

# 短促提示音
beep(100)
delay(500)

# 三声短促提示
beep_n(3, 80, 80)

3.1.3 滴滴滴报警音

python

# 滴滴滴报警音
from pyb import Pin, delay

buzzer = Pin('PA6', Pin.OUT_PP)
buzzer.low()

print("报警模式启动，Ctrl+C 停止")
try:
    while True:
        # 急促的短音
        for _ in range(5):
            buzzer.high()
            delay(100)
            buzzer.low()
            delay(100)
        # 间隔
        delay(500)
except KeyboardInterrupt:
    buzzer.low()
    print("已停止")

3.2 进阶部分

3.2.1 按键控制蜂鸣器

按下 PA0 按键时蜂鸣器响，松开时停止：

python

# 按键控制蜂鸣器
from pyb import Pin, delay

btn = Pin('PA0', Pin.IN, Pin.PULL_DOWN)
buzzer = Pin('PA6', Pin.OUT_PP)
buzzer.low()

print("按住 PA0 按键，蜂鸣器发声")

while True:
    if btn.value() == 1:
        buzzer.high()
    else:
        buzzer.low()
    delay(10)

3.2.2 不同节奏的提示音模式

在实际产品项目中，不同的提示音节奏代表不同的含义。下面实现几种常见的提示音模式：

python

# 多种提示音模式
from pyb import Pin, delay

buzzer = Pin('PA6', Pin.OUT_PP)
buzzer.low()

def play_pattern(pattern):
    """
    播放提示音模式
    pattern: 列表，每个元素为 (响/静, 时长ms)
    True=响, False=静
    """
    for state, duration in pattern:
        if state:
            buzzer.high()
        else:
            buzzer.low()
        delay(duration)
    buzzer.low()

# 模式1：开机提示音（短-短-长）
boot_sound = [
    (True, 80), (False, 80),
    (True, 80), (False, 80),
    (True, 300), (False, 100),
]

# 模式2：错误提示音（长-长-长）
error_sound = [
    (True, 300), (False, 200),
    (True, 300), (False, 200),
    (True, 300), (False, 100),
]

# 模式3：成功提示音（短-短）
success_sound = [
    (True, 50), (False, 50),
    (True, 50), (False, 100),
]

# 模式4：警告提示音（急促连续短音）
warning_sound = []
for _ in range(10):
    warning_sound.append((True, 50))
    warning_sound.append((False, 50))

print("播放开机提示音")
play_pattern(boot_sound)
delay(1000)

print("播放成功提示音")
play_pattern(success_sound)
delay(1000)

print("播放错误提示音")
play_pattern(error_sound)
delay(1000)

print("播放警告提示音")
play_pattern(warning_sound)

3.2.3 蜂鸣器类封装（工程实践）

python

# 有源蜂鸣器驱动类
from pyb import Pin, delay

class ActiveBuzzer:
    """
    有源蜂鸣器驱动类
    active_high: True 表示高电平发声（默认），False 表示低电平发声
    """
    def __init__(self, pin_name, active_high=True):
        self.pin = Pin(pin_name, Pin.OUT_PP)
        self.active_high = active_high
        self.off()

    def on(self):
        """开始发声"""
        if self.active_high:
            self.pin.high()
        else:
            self.pin.low()

    def off(self):
        """停止发声"""
        if self.active_high:
            self.pin.low()
        else:
            self.pin.high()

    def beep(self, duration_ms=100):
        """发出一声提示音"""
        self.on()
        delay(duration_ms)
        self.off()

    def beep_n(self, times=3, on_ms=100, off_ms=100):
        """连续发出 n 声提示音"""
        for i in range(times):
            self.on()
            delay(on_ms)
            self.off()
            if i < times - 1:
                delay(off_ms)


# 使用示例
buzzer = ActiveBuzzer('PA6', active_high=True)

buzzer.beep(200)         # 响 200ms
delay(500)
buzzer.beep_n(3, 80, 80) # 三声短促提示

3.2.4 按键 + 继电器 + 蜂鸣器联动

结合前面学过的按键和继电器，实现一个简单的联动效果——按下按键时，继电器吸合并发出提示音：

python

# 按键 + 继电器 + 蜂鸣器联动
from pyb import Pin, LED
import pyb

btn = Pin('PA0', Pin.IN, Pin.PULL_DOWN)
relay = Pin('PA4', Pin.OUT_PP)
buzzer = Pin('PA6', Pin.OUT_PP)
led = LED(1)

# 初始状态
relay.high()   # 继电器释放
buzzer.low()   # 蜂鸣器静音
led.off()

is_on = False
last_press = 0

print("按 PA0 切换继电器，蜂鸣器提示")

while True:
    if btn.value() == 1:
        now = pyb.millis()
        if now - last_press > 300:
            last_press = now
            is_on = not is_on

            if is_on:
                relay.low()    # 继电器吸合
                led.on()
                # 短促提示音：接通
                buzzer.high()
                pyb.delay(50)
                buzzer.low()
                pyb.delay(50)
                buzzer.high()
                pyb.delay(50)
                buzzer.low()
                print("ON")
            else:
                relay.high()   # 继电器释放
                led.off()
                # 长提示音：断开
                buzzer.high()
                pyb.delay(200)
                buzzer.low()
                print("OFF")

    pyb.delay(10)

四常见问题

Q: 代码运行了，但蜂鸣器没有声音？

这是最常见的问题，按以下顺序排查：

检查拨码开关 BIT4：必须在 OFF 位置（向下）。这是第一优先级检查项。
检查供电：筑基学习板需要正常供电，蜂鸣器使用 5V 电源驱动。仅靠 TYPE-C 供电通常来说是可以的，但如果同时驱动了其他大功率外设，可能供电不足。
检查引脚：确认代码中使用的是 PA6，不要和继电器的 PA4 搞混。

Q: 有源蜂鸣器能发出不同音调吗？

不能。有源蜂鸣器内部有固定频率的振荡电路，发出的音调是固定的。如果需要不同音调，请使用无源蜂鸣器（BIT4 拨到 ON，用 PWM 驱动），将在后续章节介绍。

Q: 可以通过软件切换有源/无源蜂鸣器吗？

可以。拨码开关连接到了 PCA9555PW IO 扩展芯片的 IO0 端口，可以通过 I2C 软件控制来切换，且软件控制的优先级高于硬件拨码。但在学习阶段，建议直接手动拨动拨码开关，更直观。
