一本章简介

理论学了再多，都不如亲手跑一遍来得实在。

还记得第一次学 C 语言时，在电脑上运行 Hello World 那一刻吗？屏幕上出现那行文字的瞬间，可以说是初步用代码控制了电脑！在嵌入式的世界里，我们首先要控制的不再是屏幕上的文字输出，而是一块实实在在的硬件。

本章我们将带你完成嵌入式开发的 初体验 ——从打开一个现成的例程工程，到成功编译、下载、运行，再到小小地修改一下代码，感受那种【我改了代码，板子就听话了】的成就感。整个过程就像学开车：完全不需要你懂发动机原理，只要能启动、挂挡、踩油门、把车开起来就行。原理，我们后面再慢慢学。

本章不会讲太多深奥的原理，重点是让你熟悉开发工具的操作流程，建立对整个开发过程的直观认知。你可以把本章当作一次跟着做的实验课，看一步就做一步，跑通了就好。

TIP

给有经验工程师的话

如果你已经有其他单片机的开发经验（如51、AVR、ESP32等），本章可以帮你快速熟悉STM32的开发流程和Keil MDK的使用。你可以重点关注：

STM32的工程配置特点（Device选择、编译器版本、调试器配置）
HAL库的代码风格和函数命名规则
Keil MDK与其他IDE（如Arduino IDE、PlatformIO）的差异

建议你快速浏览本章，然后就直接跳到第八章【认识GPIO】深入学习STM32的底层原理。

NOTE

本章与后续章节的关系

第四章(本章): 快速体验完整流程，使用现成例程，目标是"跑起来"
第八章【认识GPIO】: 深入讲解GPIO的工作原理、寄存器结构、电气特性
第九章【新建点灯工程】: 从零开始创建工程，学习寄存器级编程

如果把学习比作爬山，本章是坐缆车直达山顶看风景，让你知道山顶的样子；后面的章节则是教你如何一步步爬上去。

IMPORTANT

在开始本章之前，请确保你已经完成了第三章【学习前的准备工作】中的环境搭建，特别是：

已正确安装 Keil MDK 及 STM32F4 设备支持包（DFP）。
已准备好硬件：天空星核心板（STM32F407版本） + 天空星筑基学习板 + DAPLink 调试器。
已从 Gitee 仓库下载了配套例程（或至少下载了本章要用的 LED 闪烁例程）。

如果以上任何一步还没完成，请先返回第三章查漏补缺。环境没搭好就开始写代码，就像没装轮子就想开车一样，注定是跑不起来的。

1.1 学习目标

完成本章学习后，你将能够：

序号	学习目标	重要程度
1	学会打开一个现成的 Keil MDK 工程文件	⭐⭐⭐⭐⭐
2	熟悉 Keil MDK 的主要界面布局和常用功能按钮	⭐⭐⭐⭐⭐
3	学会编译工程并能看懂编译输出信息	⭐⭐⭐⭐⭐
4	学会将程序下载到天空星开发板中运行	⭐⭐⭐⭐⭐

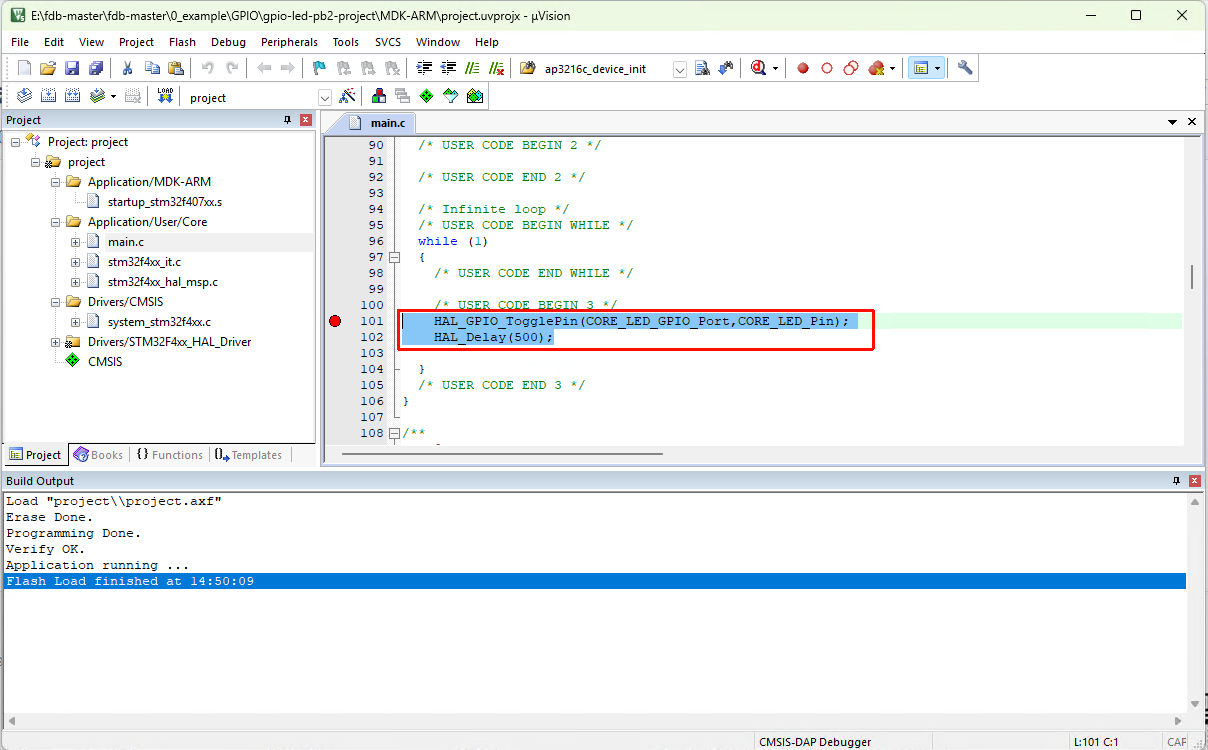

5	学会简单修改代码（如修改延时时间），重新编译下载，观察效果变化	⭐⭐⭐⭐

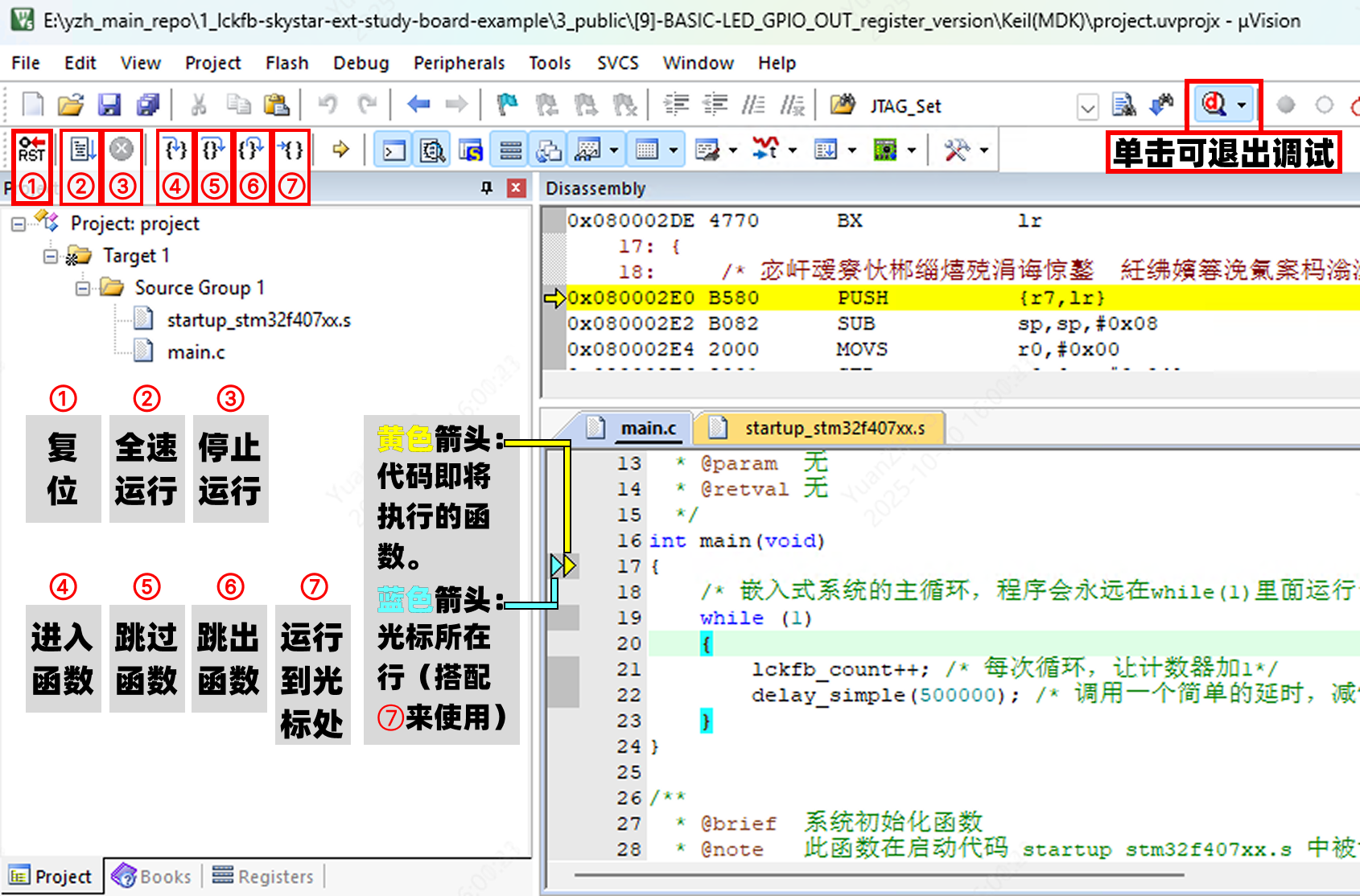

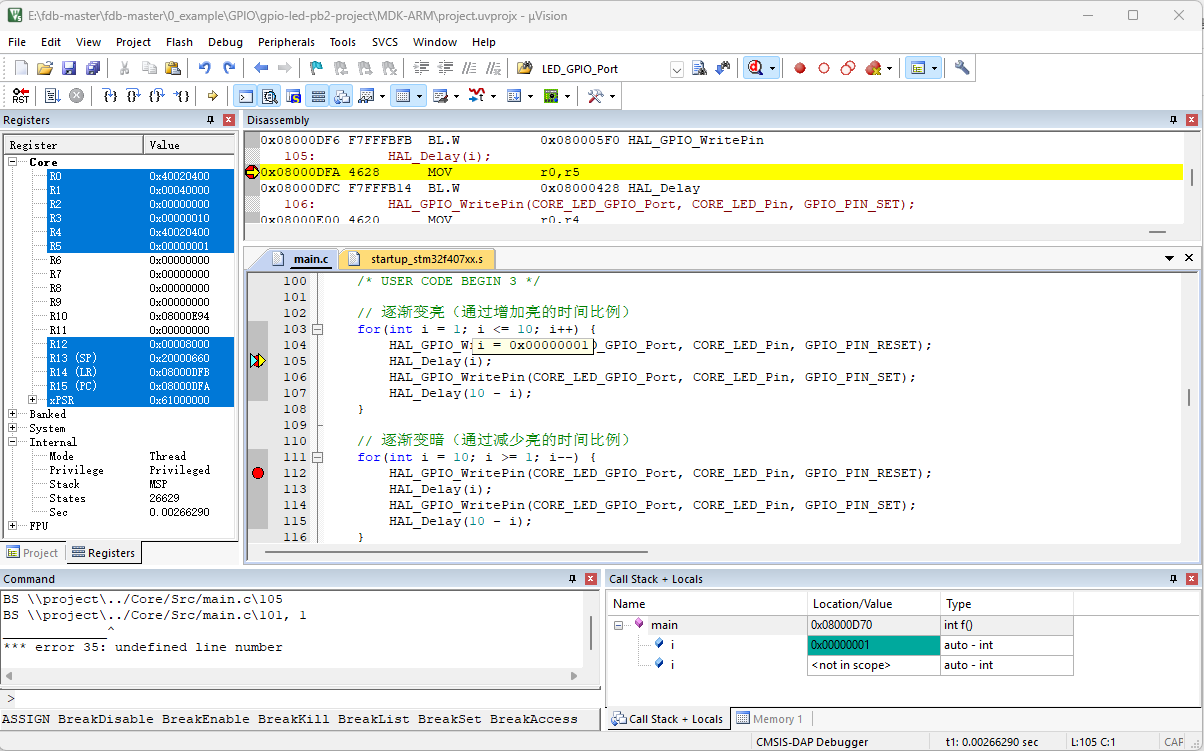

6	初步体验 Keil 的在线调试功能（单步、断点、变量观察）	⭐⭐⭐
7	建立对嵌入式开发流程的整体认知："写代码 → 编译 → 下载 → 验证"	⭐⭐⭐⭐⭐

1.2 重点提示

本章只是体验，不求甚解：本章的目标是让你快速建立信心，看到 我的代码能控制硬件 这个结果。关于GPIO是什么、寄存器怎么配置、HAL库的原理等问题，我们会在第八章和第九章讲解。现在你只需要照着做就好。
不要怕点错：Keil MDK 的界面可能看起来复杂，按钮密密麻麻的，但大部分按钮点错了也不会造成什么严重后果。就像你刚拿到一个新遥控器，多按按总会知道哪个键是干嘛的。大胆去探索，别怕。
先跑通再理解：本章的目标是先让程序跑起来。至于代码为什么这样写、寄存器是什么、HAL 库怎么回事……我们后续章节再详细讲解。现在你只需要会照着操作就够了。
遇到问题先检查硬件连接：下载失败、无法识别调试器等问题，90% 是因为线没插好、SWD 接线错误。很多初学者花几个小时排查软件问题，最后发现是一根线松了。所以，出了问题，先检查线，再检查软件。
路径不要有中文和空格：在第三章中我们已经强调过了，工程存放路径不要包含中文和空格。如果你把例程放在了类似 C:\Users\张三\桌面\我的工程\ 这样的目录下，编译和下载过程中可能会出现各种莫名其妙的错误。
先用现成工程建立正反馈：很多初学者一上来就想从零创建工程、自己配时钟、自己配GPIO，结果还没看到LED亮起来，就先被各种配置项劝退了。本章刻意选择先用现成工程跑通，就是为了先建立信心。等你看到了成果，再回头学原理和工程搭建，会轻松很多。
看到现象后要学会建立对应关系：本章虽然不深入讲原理，但建议你在操作时始终思考：我改了哪一行代码？硬件现象发生了什么变化？这种代码-现象的对应关系，是后续调试和开发能力的起点。

1.3 名词解释

本章会涉及到一些术语，这里提前做一个简单解释，方便你在后面阅读时不会一头雾水。这些概念在后续章节会有更详细的讲解，现在只需要有个大概印象即可。

术语	解释
编译 (Compile/Build)	把你写的 C 语言代码翻译成单片机能看懂的机器码（二进制文件）。就像把中文翻译成英文一样。
下载 / 烧录 (Download/Flash)	把编译好的机器码通过调试器传输到单片机的 Flash（闪存）中保存。断电后代码不会丢失。
调试 (Debug)	连接调试器后，可以控制单片机一步一步地执行代码，查看变量的值，分析程序是否按照预期运行。就像给程序装了一个"慢动作摄像机"。
工程 / 项目 (Project)	一组相关的代码文件、配置文件、库文件的集合，Keil 用 `.uvprojx` 文件来管理这些文件之间的关系。
GPIO	通用输入输出端口，单片机上可以被软件控制为高电平或低电平的引脚，用于连接LED、按键等外设。
HAL库	STM32的硬件抽象层库，封装了底层寄存器操作，让我们可以用更简单方便的函数来控制硬件。
Flash (闪存)	单片机内部用来存储程序代码的非易失性存储器。断电不丢失数据，就像 U 盘一样。
RAM (随机存取存储器)	单片机内部用来存储运行时数据（变量等）的存储器。断电后数据丢失，就像电脑内存条一样，只要一断电，里面的数据就需要重新填充。

TIP

如果你现在看到这些术语还是一头雾水，完全没关系！本章你只需要知道"编译"、"下载"、"调试"这三个最基本的概念就够了。其他的概念会在实际操作中逐渐理解。

1.4 工程链接

仓库工程地址：天空星筑基学习板例程仓库

本章所使用的例程路径：0_example/GPIO/gpio-led-pb2-project

打包好的工程压缩包：gpio-led-pb2-project.zip 【推荐直接下载这个】

二嵌入式开发的整体流程

在动手之前，我们先从宏观上理解一下嵌入式开发到底在做什么。了解全貌之后，后面每一步操作你都会知道自己在做什么、为什么要做。

2.1 嵌入式开发 vs 电脑编程

如果你学过 C 语言（哪怕只是在电脑上跑过 Hello World），你就已经走过了一次编程的完整流程。让我们把两种开发方式做个对比：

步骤	电脑编程（如 Dev-C++）	嵌入式开发（如 Keil + STM32）
1. 写代码	在 IDE 里写 C 代码	在 Keil 里写 C 代码
2. 编译	点击"编译"按钮	点击"编译"按钮
3. 运行	点击"运行"，程序在电脑上执行	点击"下载"，将编译好的程序传到单片机中执行
4. 查看结果	在控制台看到 `printf` 输出	看到 LED 灯亮了 / 串口输出了数据
5. 调试	设断点、单步执行、看变量	同样可以设断点、单步、看变量（需要调试器）

你会发现，流程几乎是一样的！唯一的区别是：电脑编程的程序在电脑上运行，嵌入式的程序在单片机上运行。由于单片机是一块独立的小芯片，我们没法直接在上面点击运行，所以需要借助一个调试器（DAPLink） 把编译好的程序搬运到单片机里面去。

2.2 开发流程图

用一张图来展示完整的开发流程：

上图由AI生成

这个流程你会在今后的学习和工作中反复经历，次数多到数不清。所以现在先建立一个整体印象就好。

2.3 各步骤对应的工具

步骤	使用的工具	说明
① 写代码	Keil MDK / VS Code / CLion	代码编辑器，本章用 Keil 来演示，另外两种请自行探索
② 编译	Keil 内置的 ARM Compiler	把 C 代码翻译成二进制
③ 下载	DAPLink 仿真器 + Keil	通过 SWD 接口把程序写入芯片
④ 运行	单片机自己运行	下载完成后自动或手动复位运行
⑤ 调试	DAPLink + Keil 调试界面	断点、单步、查看变量和寄存器

NOTE

如果你觉得上面的信息有点多，没关系！记住一句话就够了：写代码 → 编译 → 下载 → 看效果。就这四步，循环往复，就是嵌入式开发的日常。

2.4 本章你真正要建立的能力

从学习目标上看，本章是在教你如何打开工程、如何点按钮、如何下载程序；但从能力培养的角度看，本章真正想让你建立的是下面这三种意识：

2.4.1 流程意识

很多初学者一遇到问题，就会立刻怀疑代码写错了。但实际工程里，问题可能出在很多环节：

代码没成功保存
工程没编译成功
编译成功但没重新下载
下载成功但板子没复位运行
程序已经运行，但你观察错了现象

所以我们首先要建立一个清晰的流程意识：

改代码 → 保存 → 编译 → 下载 → 观察现象 → 判断结果

以后无论做LED、串口、SPI、I2C，还是更复杂的电机控制、传感器采集，这个基本流程都不会变。

2.4.2 排错意识

本章虽然是入门体验，但你已经会接触到最典型的嵌入式问题：

工具链问题
工程配置问题
调试器连接问题
供电问题
代码逻辑问题

这几类问题，几乎贯穿整个嵌入式职业生涯。越早建立正确的排错思路，后面越省时间。

2.4.3 结果导向意识

嵌入式开发和纯软件开发有一个很大的不同：最终结果一定会体现在真实硬件上。

你写得再漂亮，如果LED不亮、串口没数据、电机不转，那这个功能就不能算完成。

所以从现在开始，我们就要养成一个习惯：

不只看代码
不只看编译通过
一定要看板子上的真实现象

这是从会写代码走向会做产品的重要一步。

三获取例程工程

3.1 下载例程

我们为天空星筑基学习板准备了一系列配套例程，目前还不全，会努力持续更新的。

Gitee 仓库地址：https://gitee.com/lcsc/fdb

下载方式（任选其一）：

方式一：直接下载 ZIP 压缩包（推荐新手）

用浏览器打开上面的仓库地址
点击页面右上角的 克隆/下载 → 下载ZIP
等待下载完成

方式二：使用 Git 克隆（推荐有 Git 基础的同学）

如果你安装了 Git，可以在命令行中执行：

git clone https://gitee.com/lcsc/fdb.git

3.2 例程目录结构

下载解压后，进入仓库目录，你会看到类似这样的结构：

fdb/                                    ← 仓库根目录
├── 0_example/                          ← 例程总目录
│   ├── GPIO/                           ← GPIO相关例程
│   │   ├── gpio-led-pb2-project/       ← LED闪烁例程（本章使用）★
│   │   │   ├── Core/                   ← 核心用户代码
│   │   │   │   ├── Inc/                ← 头文件
│   │   │   │   └── Src/                ← 源文件（main.c在这里）
│   │   │   ├── Drivers/                ← HAL库驱动文件
│   │   │   ├── MDK-ARM/                ← Keil工程文件 ★
│   │   │   │   ├── project.uvprojx    ← 双击这个文件打开工程！
│   │   │   │   └── ...
│   │   │   ├── .eide/                  ← EIDE工程配置
│   │   │   ├── CMakeLists.txt          ← CLion/CMake工程配置
│   │   │   └── project.ioc            ← STM32CubeMX配置文件
│   │   └── ...
│   ├── UART/                           ← 串口相关例程
│   ├── LCD/                            ← 2.0寸屏幕相关例程
│   └── ...
├── 1_tutorial-code/                    ← 教程配套代码【后续复杂了会对应到章节中】
└── ...

本章我们使用 0_example/GPIO/gpio-led-pb2-project 这个 LED 闪烁例程。

TIP

你可能注意到了，同一个工程里有 MDK-ARM、.eide、CMakeLists.txt 三种工程配置文件。这是因为我们的例程做了三种 IDE 的兼容——你可以用 Keil、VS Code + EIDE、CLion 中的任何一种打开同一份代码。本章我们只用 Keil，其他两种以后再说。

3.3 确认你的例程可以正常工作

在正式开始之前，我们需要确认一件事：你从仓库下载的例程是否完整、路径是否正确。

快速检查清单：

[ ] 例程文件夹中有 MDK-ARM 目录，里面有 project.uvprojx 文件
[ ] 例程文件夹中有 Core/Src/main.c 文件
[ ] 例程文件夹中有 Drivers 目录，里面有 HAL 库文件
[ ] 工程存放路径中没有中文和空格

如果以上都确认无误，我们就可以开始了！

TIP

工程师常用的小习惯：先做最小验证

很多有经验的工程师拿到一个新项目时，不会立刻开始大改代码，而是会先做一次最小验证：

工程能不能打开
能不能编译通过
能不能下载成功
板子有没有基础现象

这样做的好处是：

先确认开发环境本身没问题
建立一个稳定的起点
后面如果改坏了，知道该回退到哪里，当然你最好还是用git来管理你的工程

本章其实也在带你建立这个习惯。

四打开并熟悉 Keil MDK

4.1 打开工程

Step 1：进入例程目录，找到 0_example\GPIO\gpio-led-pb2-project\MDK-ARM\ 文件夹。

Step 2：找到后缀为 .uvprojx 的文件（如 project.uvprojx），这就是 Keil MDK 的工程文件。

Step 3：双击该文件，Keil MDK 会自动启动并打开工程。

TIP

如果双击后没有自动打开 Keil，而是弹出了选择打开方式的对话框，这说明 .uvprojx 文件还没有和 Keil 关联。你可以：

方法一：在弹出的对话框中手动选择 Keil 安装目录下的 UV4.exe，然后勾选始终使用此应用打开 .uvprojx 文件。

方法二：先启动 Keil MDK，然后通过菜单 Project -> Open Project... 手动浏览到 project.uvprojx 文件并打开。

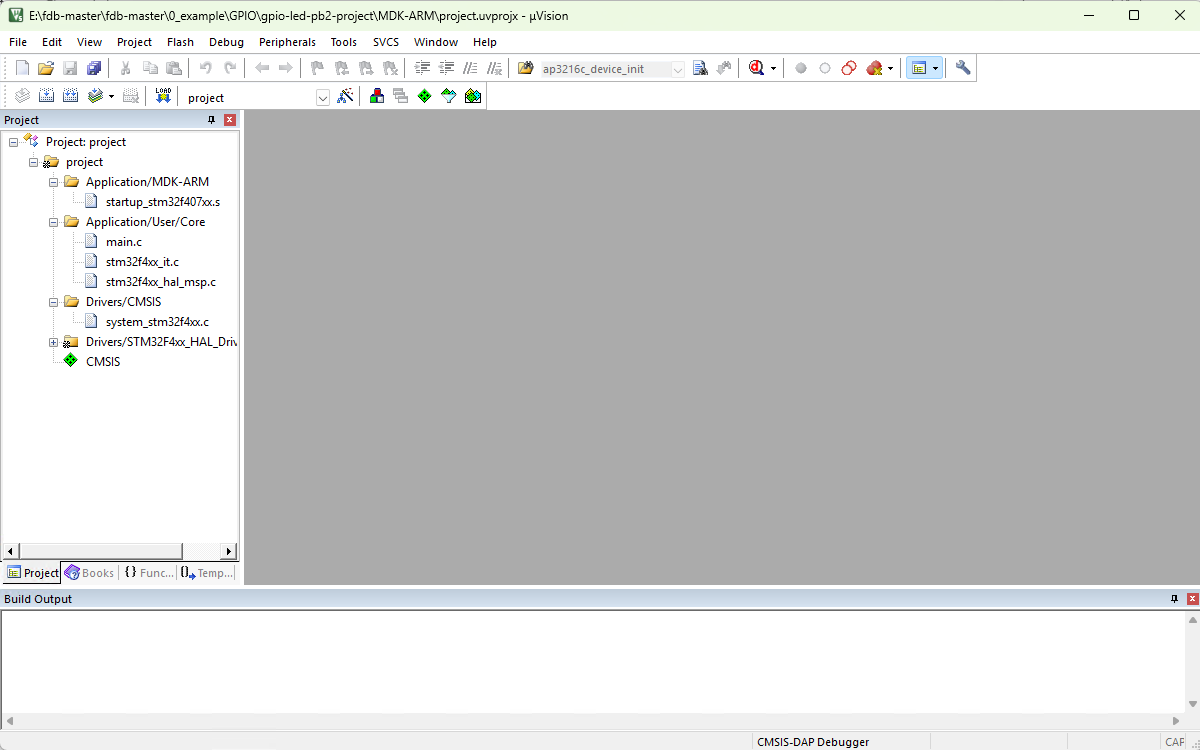

工程打开后，你应该能看到 Keil MDK 的主界面，左边是工程文件树，中间是代码编辑区域。如果你看到了这个画面，恭喜，你已经成功迈出了第一步！

4.2 Keil MDK 界面介绍

打开工程后，你会看到 Keil MDK 的主界面。第一次看到可能会觉得按钮好多、信息好杂，别慌，我们一个区域一个区域来认识。

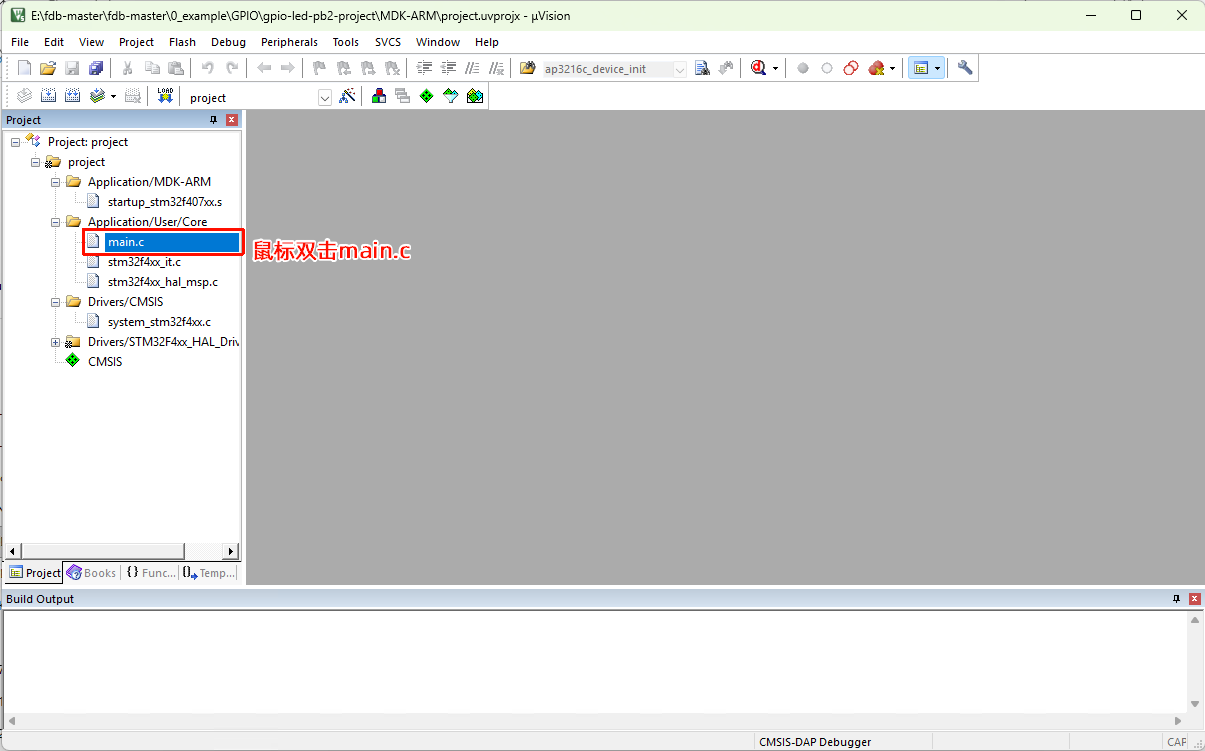

我们首先双击工程窗口 project->Application/User/Core 下面的 main.c ，打开Keil的编辑区

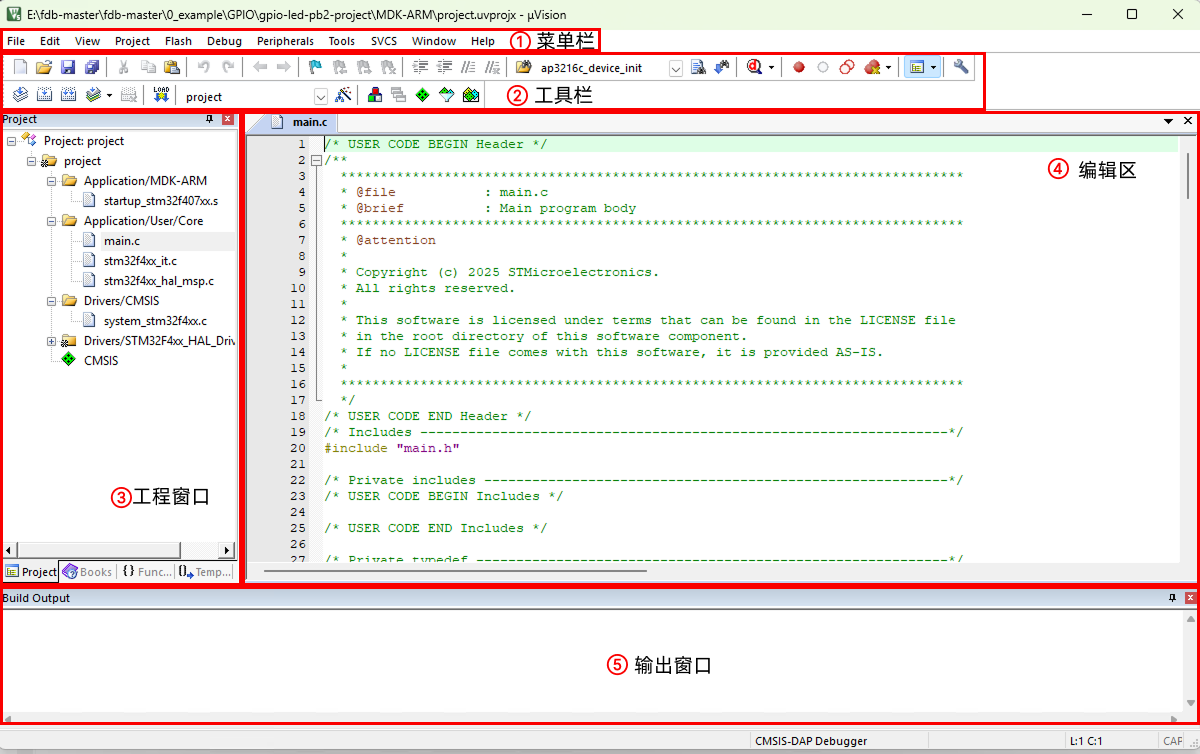

整个界面可以分为五个核心区域：

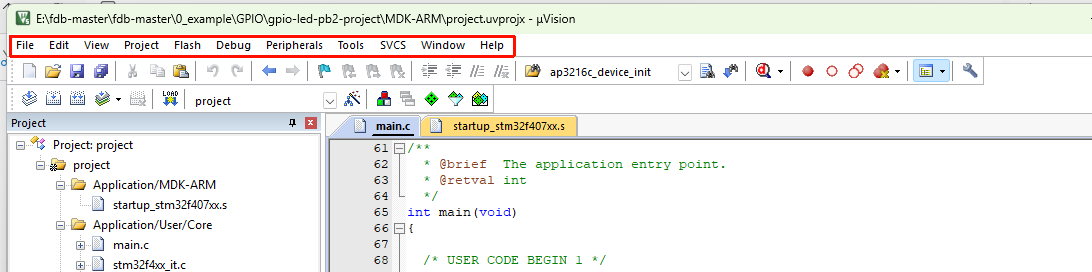

4.2.1 菜单栏

位于窗口最上方，包含 File（文件）、Edit（编辑）、View（视图）、Project（工程）、Flash（烧录）、Debug（调试）等菜单。

初学者最常用的操作及快捷键：

菜单路径	功能	快捷键	使用频率
File -> Save All	保存所有文件	`Ctrl+Shift+S`	⭐⭐⭐⭐⭐
Project -> Build Target	编译工程	`F7`	⭐⭐⭐⭐⭐
Project -> Rebuild all target files	全部重新编译	-	⭐⭐⭐
Flash -> Download	下载程序到芯片	`F8`	⭐⭐⭐⭐⭐
Debug -> Start/Stop Debug Session	进入/退出调试模式	`Ctrl+F5`	⭐⭐⭐⭐

TIP

记住三个最常用的快捷键就够了：F7（编译）、F8（下载）、Ctrl+F5（调试）。这三个按键你以后会按到手指起茧。

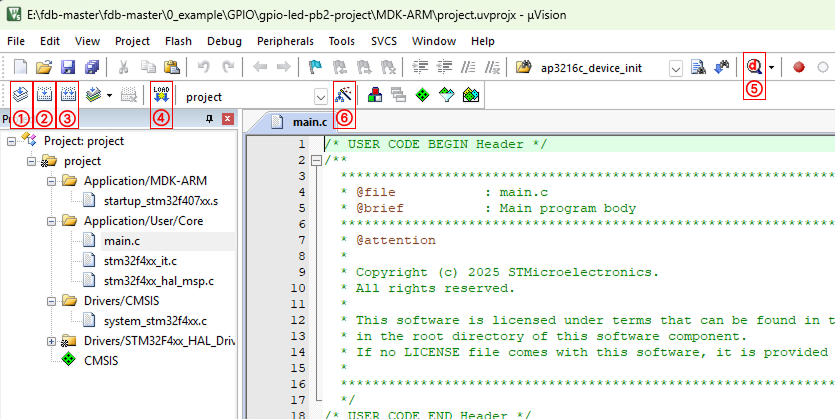

4.2.2 工具栏

位于菜单栏下方，是一排图标按钮，提供了菜单中常用功能的快捷访问。

编译相关按钮：

序号	功能	快捷键	说明
①	编译当前文件	`Ctrl+F7`	只编译当前打开的文件
②	编译整个工程（Build）	`F7`	最常用！只编译修改过的文件
③	全部重新编译（Rebuild）	-	重新编译所有文件，通常在切换编译器或修改配置后使用,或者你怀疑有奇怪问题的时候进行一次全编译.

下载和调试按钮：

图标	功能	快捷键	说明
④	下载程序	`F8`	将编译好的程序下载到单片机
⑤	调试模式	`Ctrl+F5`	进入/退出在线调试
⑥	工程配置	`Alt+F7`	打开 Options for Target 配置窗口

NOTE

Build（F7）和 Rebuild 的区别：

Build（F7）：增量编译。只编译你修改过的文件，速度快。日常开发中 99% 的时候用这个。
Rebuild：全量编译。把所有文件都重新编译一遍，速度慢但更彻底。通常在切换编译器版本（AC5↔AC6）、修改了全局配置、或者遇到莫名其妙的编译问题时使用。

打个比方：Build 就像只重新阅读了书架上的一本你刚做过批注的书，Rebuild 就像把书架上所有书都重新阅读一遍。

4.2.3 工程窗口

位于界面左侧，以树形结构显示工程的文件组织。这是你浏览工程文件的主要入口。

project/                         ← 编译目标（一般只有一个）
├── Application/MDK-ARM/         ← 虚拟文件夹（存放启动文件）
│   └── startup_stm32f407xx.s    ← 启动文件（一般不改）
├── Application/User/Core/       ← 用户代码组
│   ├── main.c                   ← 主程序文件 ★（初学者写代码主要在这里）
│   ├── stm32f4xx_it.c           ← 中断服务函数（ISR）
│   └── stm32f4xx_hal_msp.c      ← HAL 库的 MSP（低层硬件初始化）
├── Drivers/CMSIS/               ← ARM 内核 & CMSIS（一般不改）
│   └── system_stm32f4xx.c
├── Drivers/STM32F4xx_HAL_Driver/← STM32 HAL 驱动（一般不改，或由 CubeMX 管理）
│   ├── stm32f4xx_hal.c
│   ├── stm32f4xx_hal_gpio.c
│   └── ...
└── CMSIS/                       ← CMSIS 组件（统一软件接口层，可暂时不关心）

常用操作：

双击文件名 → 在编辑区打开该文件
右键文件名 → 出现上下文菜单（打开、移除、添加文件等）
点击 各个文件夹 前的 + / - 号 → 展开/折叠文件树

对于初学者来说，你目前只需要关注 main.c 这一个文件就够了。其他文件我们在后续章节中会逐步讲解。

4.2.4 编辑区

位于界面中央，是你编写和查看代码的区域。

编辑区的重要功能：

功能	说明
语法高亮	不同类型的代码用不同颜色显示，方便阅读,比如说这里注释是绿色的,代码是黑色的
行号	左侧显示行号，方便定位代码位置
代码折叠	点击行号旁边的 ± 号，可以折叠/展开代码块
设置断点	在行号左边单击，出现红色圆点，表示设置了断点[只在调试状态下生效]
跳转到定义	右键一个函数名 → Go to Definition，可以跳转到函数定义的位置
代码补全	输入几个字母后会弹出补全提示（虽然没有 VS Code 那么智能，但也勉强能用）

TIP

设置断点是在线调试时非常重要的功能。你在某一行代码行号的左边点一下，出现一个红色圆点，程序运行到这里就会暂停，你可以查看此时变量的值。

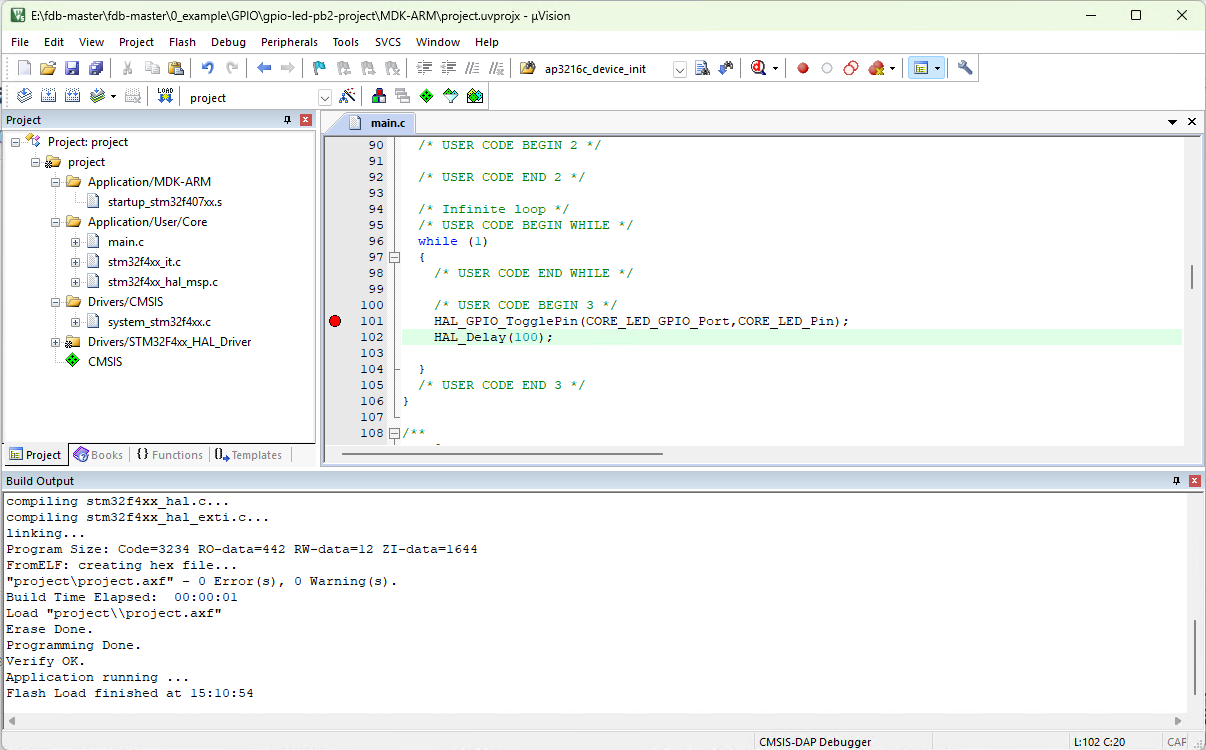

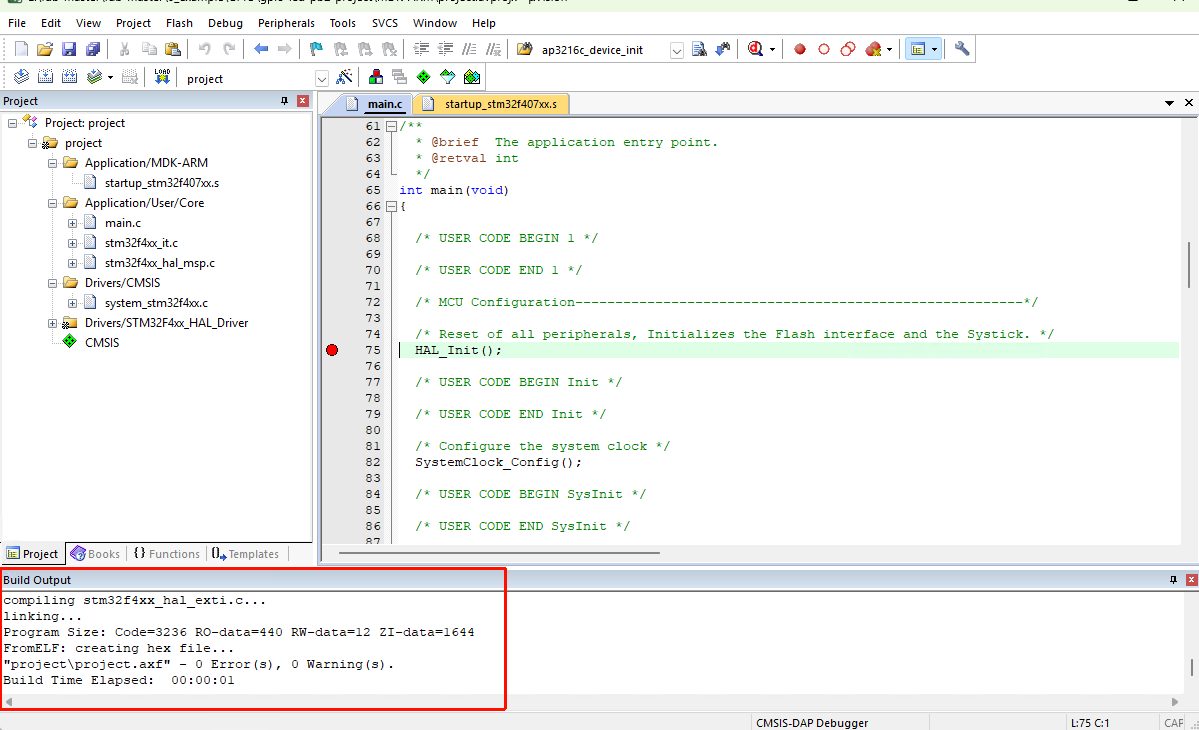

4.2.5 输出窗口（Build Output）

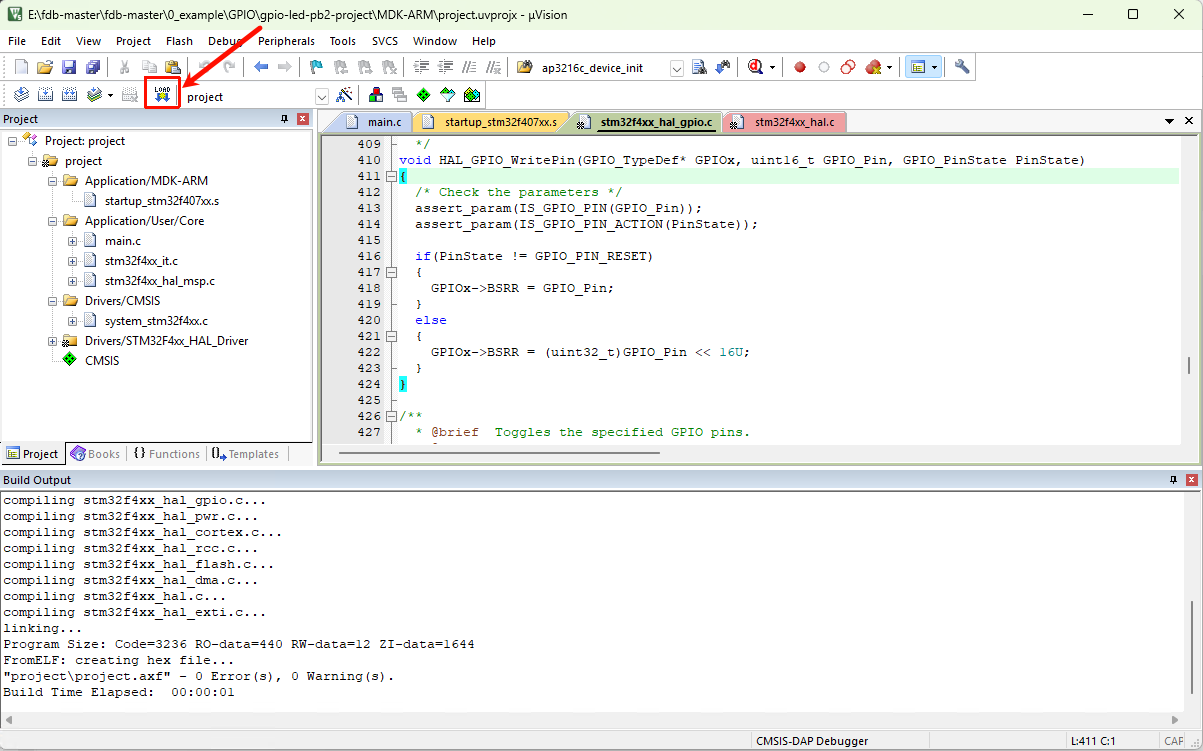

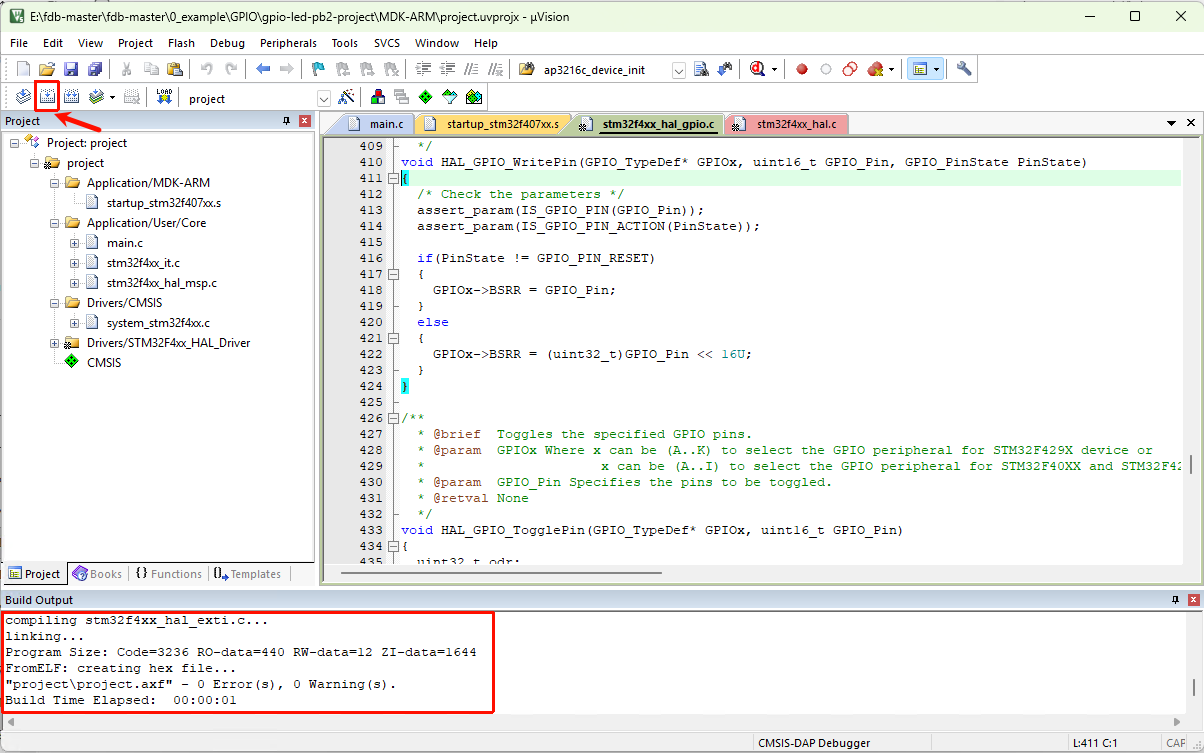

位于界面下方，显示编译信息、错误、警告以及下载过程中的日志，这里我们先按一下 F7 进行一次编译：

编译成功时，你会在 Build Output 中看到类似这样的信息：

"project\project.axf" - 0 Error(s), 0 Warning(s).

0 Error(s) 表示没有错误，0 Warning(s) 表示没有警告。看到这两个 0，就说明编译通过了，可以下载了。

如果有错误，会显示错误信息，双击错误信息可以直接跳转到出错的代码行，非常方便。

4.3 工程配置界面（Options for Target）

这是 Keil 中非常重要的一个配置窗口，用于设置目标芯片、编译选项、调试器参数等。虽然我们提供的例程已经配置好了，但了解这个界面对你排查问题很有帮助。

TIP

给工程师的一个提醒

有时候很多现场问题最后都不是代码逻辑错了，而是工程配置被改了、编译器版本变了、调试器选错了、下载算法不匹配。也就是说，工程文件本身就是产品的一部分。

所以建议你从一开始就把 Options for Target 当成正式工程配置来对待，而不是把它当成一个可用可不用的窗口。

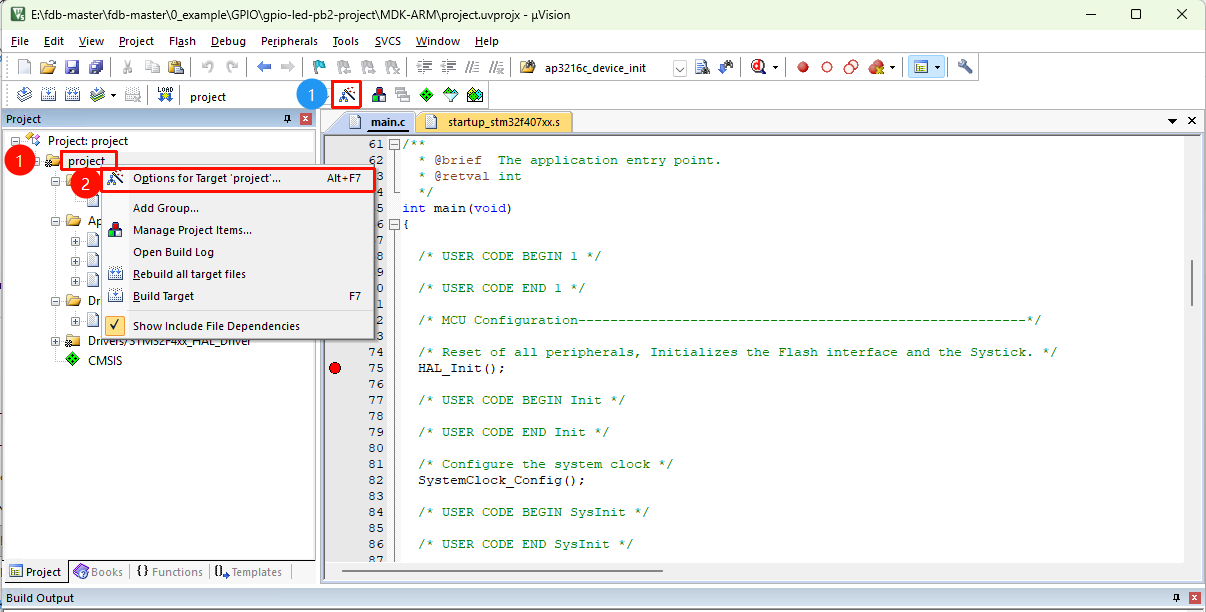

打开方式（三选一）：

点击工具栏的魔术棒图标，如下图里蓝色标那个位置
右键 Target 1 → Options for Target...，如下图里红色标1,2的那个方式
快捷键 Alt+F7

打开后，页面如下图所示：

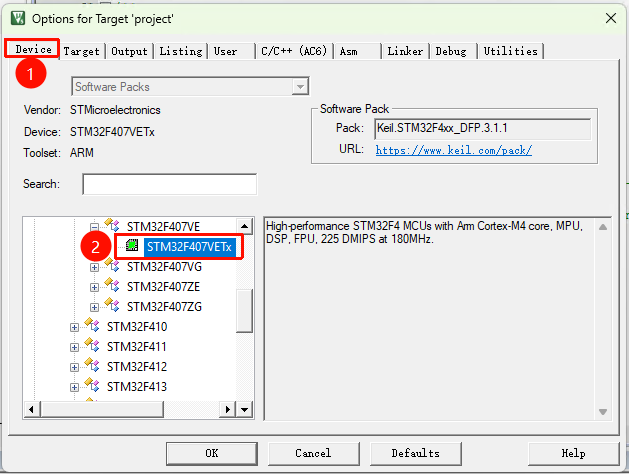

4.3.1 Device 选项卡

显示当前选择的目标芯片型号。天空星低配版使用的是 STM32F407VET6，高配版是 STM32F407VGT6。

NOTE

如果你在这里看不到任何芯片，说明你还没有安装 STM32F4 的设备支持包（DFP）。请返回第三章安装。

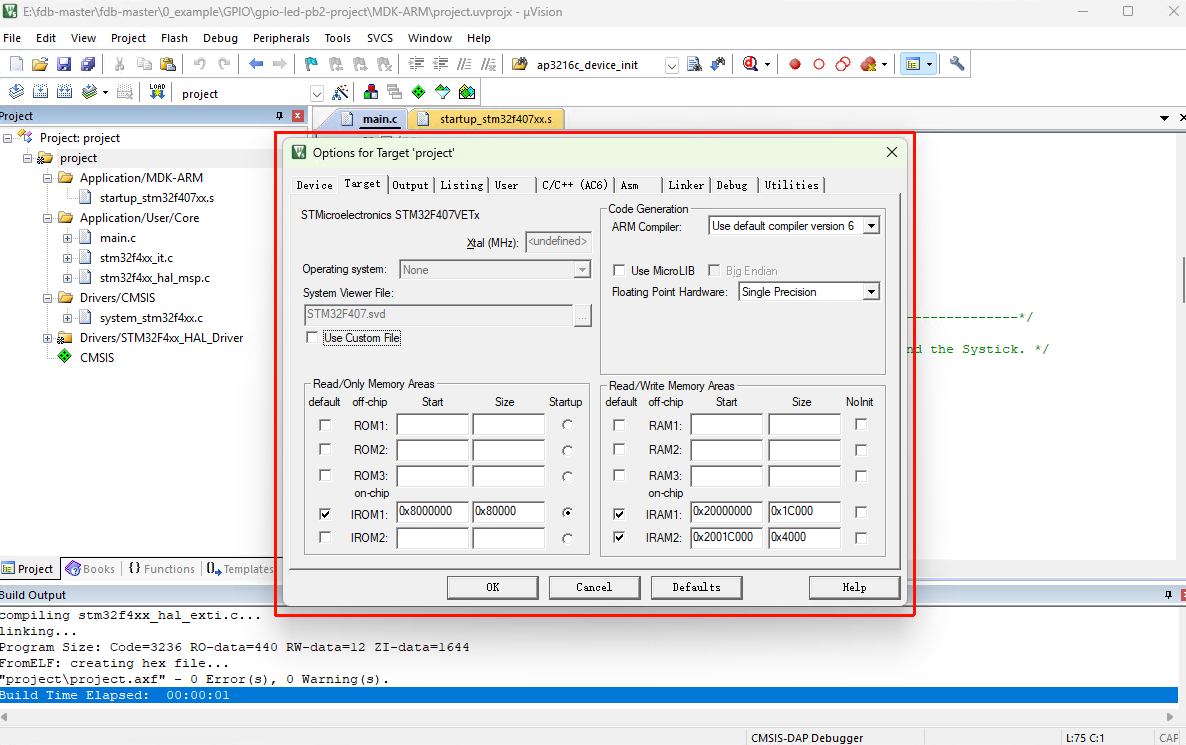

4.3.2 Target 选项卡

配置存储器布局、编译器版本、是否使用微库等核心参数。

配置项	说明	备注
ARM Compiler	编译器版本选择	推荐选 Use default compiler version 6，AC5是老版本，正在被逐步淘汰。
Use MicroLIB	默认不勾选	勾选后，编译器会使用专为嵌入式优化的微型C库（减小代码体积）。如果你在项目中重定向了 `printf` 函数通过串口打印，不勾选此项会导致程序卡死在 `__main` 函数或者直接进入 HardFault（因为标准库默认需要半主机模式支持）。
Floating Point Hardware	是否开启硬件浮点	Single Precision：选了这个，编译器会自动调用浮点汇编指令来执行带小数的数学运算。 NOT Used：选了这个，遇到带小数的乘除法，编译器会调用庞大的C语言软件库（软浮点）去模拟计算。速度极慢，且极其消耗 CPU 资源。
IROM1	Flash（代码存储区）的起始地址和大小	Start: 0x08000000, Size: 0x80000 (512K) IROM (Internal Read-Only Memory) 是代码存放在单片机内部Flash的物理地址。STM32的Flash都是从 `0x08000000` 开始的。F407VET6的Flash大小为512KB。
IRAM1	RAM1（数据存储区）的起始地址和大小	Start: 0x20000000, Size: 0x1C000 (112K) IRAM (Internal Random Access Memory) 是单片机的运行内存。F407的SRAM1从这里开始，共112KB，全局变量、堆(Heap)、栈(Stack)默认都在这。这一块内存挂载载AHB总线上，CPU和DMA都可以无缝访问。如果是串口DMA接收缓冲、ADC DMA缓冲，务必放在这个区域。
IRAM2	RAM2（数据存储区）的起始地址和大小	Start: 0x2001C000, Size: 0x4000(112K) 这是紧挨着SRAM1的第二块内存（总计112+16=128KB的常规SRAM）它可以被用来在低功耗模式下独立保持数据，节省功耗。

TIP

STM32F407的隐藏内存（CCM RAM）

这个芯片不仅仅只有上面提到的 128KB 内存！它还有额外的 64KB CCM RAM (Core Coupled Memory)。

物理地址：0x10000000
大小：0x10000 (64KB)

为什么上面的表格没有写 IRAM3 指向这里？ 因为 CCM RAM 直接挂在CPU内部的数据总线上，普通的DMA控制器无法访问它！ 如果Keil自动把你的串口DMA接收数组分配到了CCM RAM里，DMA传输就会彻底失效（毕竟DMA访问不了嘛），这是很多工程师查了几天几夜都查不出的Bug。

最佳实践： 我们在Keil的Target里通常不把CCM配置进默认的IRAM中，而是通过代码中的属性宏定义，手动将那些 只被CPU高频计算，不需要DMA搬运 的数据（比如 RT-Thread/FreeRTOS的任务栈、DSP算法的大型浮点矩阵）强制分配在这64KB里，从而榨干F407的最后一滴性能！

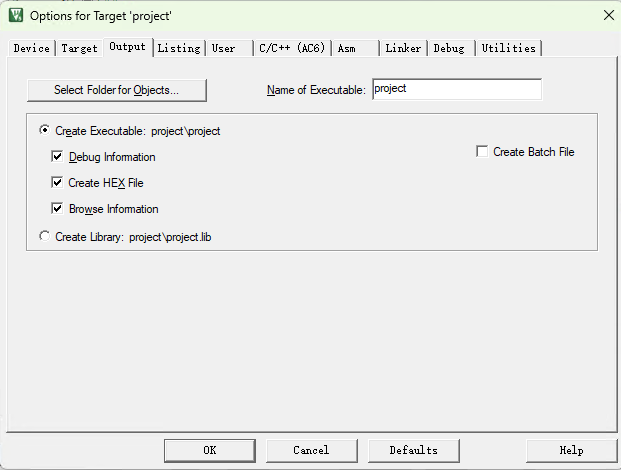

4.3.3 Output 选项卡

配置编译输出选项。

两个值得关注的选项：

Create HEX File：勾选后编译时会额外生成一个 .hex 文件。.hex 是一种通用的固件格式，可以被第三方烧录工具（如 STM32CubeProgrammer）识别。如果你只用 Keil 下载，不勾也没关系。
Browse Information：勾选后支持 Go to Definition （跳转到函数定义）等代码导航功能。强烈建议勾选，虽然会让编译速度稍慢一点，但能大大提升代码阅读效率。

4.3.4 C/C++ 选项卡

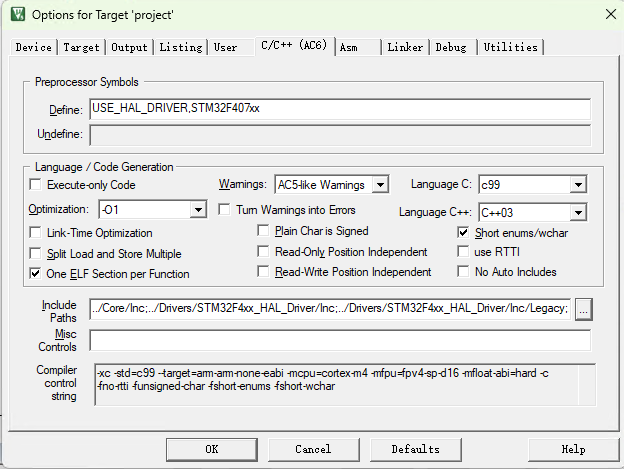

配置 C/C++ 编译器的相关选项。

配置项	说明
Define	预定义的全局的宏。你会看到里面有 `STM32F407xx`，这个宏告诉 HAL 库我用的是 STM32F407 这款芯片
Include Paths	头文件搜索路径。编译器会到这些路径下寻找 `#include` 引用的头文件，我们后面如果要添加自己的头文件路径，这个后面是会经常使用的
Optimization	优化等级。Level 0（-O0）不优化，适合调试阶段；Level 2（-O2）、Level 3（-O3）优化程度更高，适合发布时用，这里选择的-O1优化等级
Language C	C 语言标准。

IMPORTANT

初学者不要随意修改 C/C++ 选项卡中的内容！ 我们提供的例程已经配置好了正确的宏定义和头文件路径。如果你不小心删除了 STM32F407xx 这个宏定义，或者修改了 Include Paths，编译就会报出一大堆找不到头文件的错误。如果遇到这种情况，重新从仓库下载例程就好。

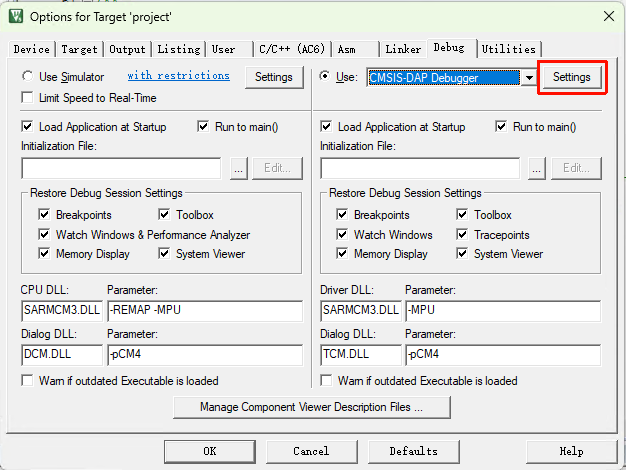

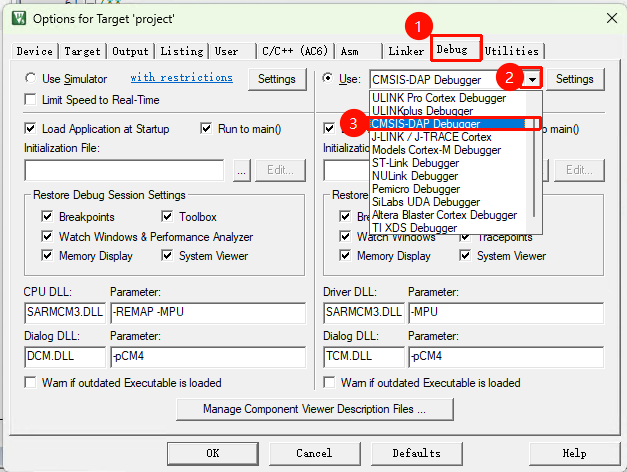

4.3.5 Debug 选项卡（重点）

配置调试器，这是初学者出问题最多的地方。

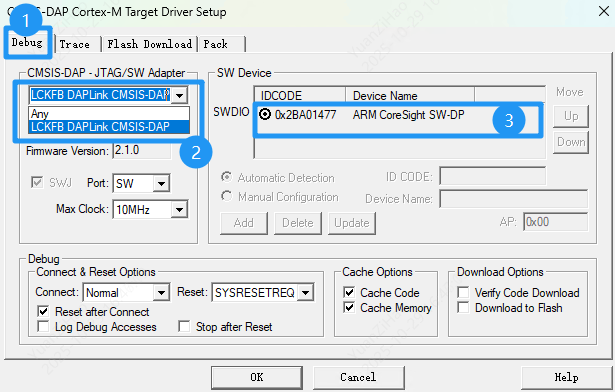

配置步骤（以我们的 DAPLink 调试器为例）：

Step 1：在标号2的选择框中选择 CMSIS-DAP Debugger（DAPLink 遵循 CMSIS-DAP 协议）。

如果你用的是 ST-Link，就选 ST-Link Debugger；如果用的是 J-Link，就选 J-LINK / J-TRACE Cortex。

Step 2：点击右边的 Settings 按钮。

Step 3：在弹出的窗口中确认以下信息：

项目	期望看到的值	看不到怎么办
左侧调试器识别	`LCKFB DAPLink CMSIS-DAP`	重新插拔 USB 线，或检查驱动安装
Port	选择 SW（SWD 模式）	手动下拉选择 SW
Max Clock	默认 10MHz 即可	如果连接不稳定，可降低到 1MHz
右侧 SW Device → IDCODE	`0x2BA01477`	检查 DAPLink 和天空星之间的 SWD 接线

当你在 SW Device 中看到 IDCODE 时，说明调试器和芯片之间的通信已经建立，一切正常！

IMPORTANT

看不到 IDCODE 的常见原因（按照排查优先级排列）：

DAPLink 和天空星之间的 SWD 线没接好——最常见！检查 SWDIO、SWCLK、GND 三根线是否接对、接牢。
天空星没有供电——确保板子通过 Type-C 或 DAPLink 获得了 3.3V/5V 供电。
USB 线经过了扩展坞/HUB，而这个HUB质量不太好——尽量直接连电脑 USB 口。

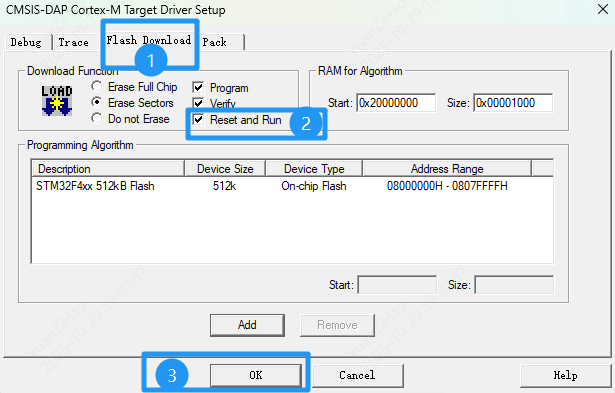

Step 4：切换到 Flash Download 标签页。

将 Reset and Run 勾选上。这样程序下载完成后，单片机会自动复位并开始运行，你不需要手动按板子上的复位键。

Step 5：点击 OK 保存设置。

WARNING

一定要记得点 OK！ 如果你直接关闭窗口而不是点 OK，前面所有的设置都不会保存，下次打开还得重新来一遍。这是 Keil 的一个经典坑，很多初学者都会踩。

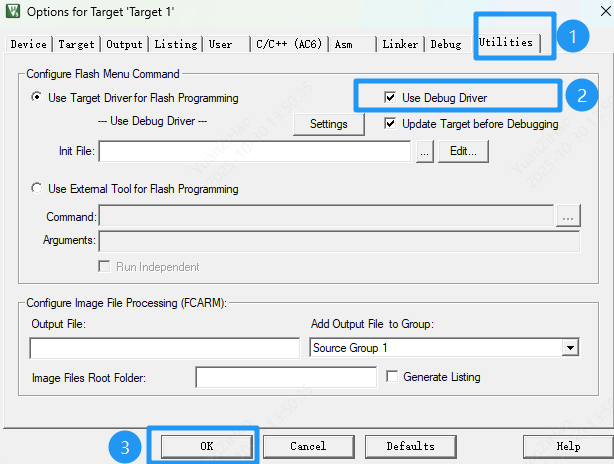

4.3.6 Utilities 选项卡

这里确保 Use Debug Driver 被勾选上。它的作用是让 Keil 在下载固件时，使用你在 Debug 选项卡中选择的那个调试器（也就是我们刚才配置的 DAPLink）。

NOTE

以上这些配置，在我们提供的例程中基本都已经设置好了（除了 Debug 选项卡中的调试器选择，可能需要你根据自己的调试器型号调整）。所以如果一切正常，你可能不需要修改任何东西，直接跳到下一节开始编译。了解这些配置的目的是：万一出了问题，你知道去哪里检查。

五编译工程

配置确认无误后，终于到了激动人心的时刻——编译！

5.1 什么是编译？

简单来说，编译就是把你写的 C 语言代码"翻译"成单片机能理解的机器码。

如果你用HAL库的话，你写的代码是这样的（人类能看懂）：

HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_2);

编译后变成了这样的（机器能看懂，能执行的）：

0x4803      // LDR r0, [pc, #12]   ; r0 <- address (literal) （加载 GPIOB 基地址或指针）
0x2104      // MOVS r1, #4         ; r1 <- 0x04         （构造 pin2 的位掩码 1<<2）
0x6A42      // LDR r2, [r0, #36]   ; r2 <- *(r0 + 36)   （读取寄存器值，偏移 36 字节）
0x4051      // EORS r1, r2         ; r1 <- r1 XOR r2    （用掩码与寄存器做异或，计算切换后值）
0x6241      // STR r1, [r0, #36]   ; *(r0 + 36) <- r1   （把新值写回寄存器）

编译器做的就是这个翻译工作。翻译出来的结果保存在一个 .axf 文件中（如果你勾选了 Create HEX File，还会额外生成一个 .hex 文件，这个文件就是我们最常用的，带地址信息的固件文件）

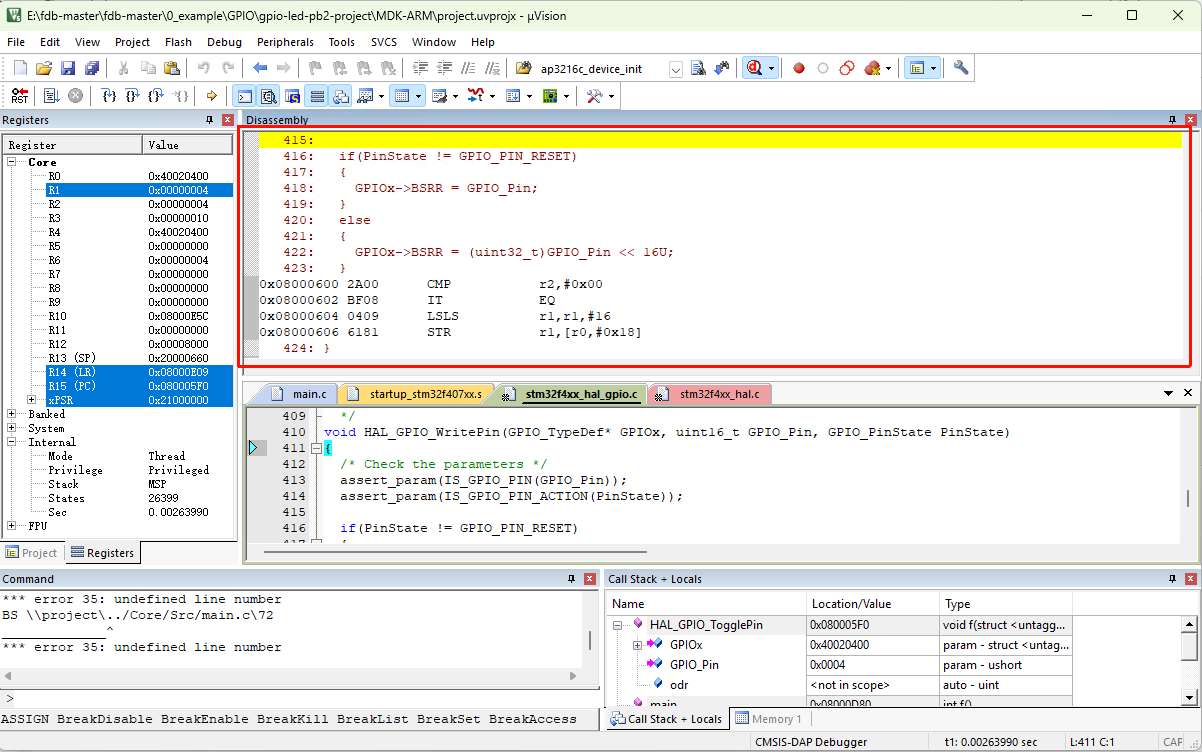

我们进入Keil的在线调试后，就能看到上面的汇编信息了：

5.2 执行编译

方法一（推荐）：按快捷键 F7。

方法二：点击工具栏的 Build 按钮（🔧 形状的图标）。

方法三：菜单 Project -> Build Target。

5.3 查看编译结果

编译过程中，下方的 Build Output 窗口会实时显示编译进度。

编译成功时，你会看到类似这样的输出：

Build target 'project'
compiling main.c...
compiling stm32f4xx_it.c...
compiling stm32f4xx_hal_msp.c...
compiling stm32f4xx_hal.c...
compiling stm32f4xx_hal_gpio.c...
compiling stm32f4xx_hal_cortex.c...
compiling stm32f4xx_hal_rcc.c...
linking...
Program Size: Code=3236 RO-data=440 RW-data=12 ZI-data=1644
FromELF: creating hex file...
"project\project.axf" - 0 Error(s), 0 Warning(s).
Build Time Elapsed:  00:00:01

关键信息解读：

信息	核心含义	详细解释与工程经验
`0 Error(s)`	编译成功	代码没有语法等致命错误，这是生成 `.hex` 固件的硬性前提。
`0 Warning(s)`	零警告	代码存在不规范但不致命的问题。建议：实际工程中，请养成将警告视为错误的习惯，很多莫名其妙的死机 Bug 往往就隐藏在 Warning 中（比如隐式类型转换丢失精度）。
`Code=3236`	代码段大小	占用 3236 字节。存放的是你写的 C 代码被翻译后的汇编机器指令。
`RO-data=440`	只读数据	Read-Only data，占用 440 字节。存放程序中的常量、`const` 修饰的变量、字符串字面量（比如 `printf("Hello");` 里的 "Hello"）。
`RW-data=12`	已初始化读写数据	Read-Write data，占用 12 字节。存放非零初始化的全局变量和静态变量。比如 `int a = 10;`。
`ZI-data=1644`	未初始化读写数据	Zero-Initialized data，占用 1644 字节。存放未初始化或初始化为0的全局变量/静态变量（比如 `int b;`）。注意：MCU的堆栈（Heap & Stack）默认也分配在这一段里！
`Build Time...`	编译耗时	本次编译花费了 1 秒。

很多初学者看到上面的参数，不知道怎么计算芯片实际消耗了多少 Flash（闪存）和 RAM（内存）。其实对于 STM32F407 来说，有一套固定的公式：

1. 烧录到 Flash 里的体积（ROM占用）

公式：Flash占用 = Code + RO-data + RW-data
计算：3236 + 440 + 12 = 3688 字节（约 3.6 KB）
解析：掉电后数据不能丢失，所以机器码（Code）、常量（RO-data）必须存放在 Flash 中。有趣的是，RW-data 的初始值（比如那个 int a = 10;里面的 10）也必须保存在 Flash 中，否则单片机一断电再重启，去哪找这个初始值呢？

2. 运行时消耗的内存（SRAM占用）

公式：RAM占用 = RW-data + ZI-data
计算：12 + 1644 = 1656 字节（约 1.6 KB）
解析：单片机上电复位后，执行进入 main() 函数之前，底层汇编的启动文件（startup_stm32f407xx.s）会做两件极其重要的事情：
1. 从 Flash 中把 RW-data 的初始值搬运到 RAM 里；
2. 把 RAM 中属于 ZI-data 的区域全部清零。做完这些，你的全局变量才能正常工作！

TIP

工程师视角：关注编译输出是个好习惯

很多初学者编译完只看"0 Error"就完事了，但有经验的工程师还会关注 Program Size 这一行。原因是：

Flash 快满了 → 需要优化代码体积，或者换更大 Flash 的芯片型号,比如说我们天空星高配版的芯片就是青春版FLASH的两倍
RAM 快满了 → 可能导致栈溢出、堆分配失败等运行时崩溃
代码突然变大 → 可能不小心引入了不需要的库文件

养成每次编译后扫一眼 Program Size 的习惯，能帮你提前发现很多潜在问题。在产品开发中，Flash 和 RAM 的余量管理是非常重要的工程实践。

5.4 如果编译出错了怎么办？

别慌！编译出错是家常便饭，就算是工作多年的老工程师也经常编译出一堆错误。

常见错误及解决方法：

错误信息	可能原因	解决方法
`fatal error: 'stm32f4xx_hal.h' file not found`	头文件路径没配置好	检查 C/C++ 选项卡的 Include Paths
`error: expected ';' after expression`	代码语法错误，少了分号	双击错误信息跳转到出错行，检查代码
`error: use of undeclared identifier 'xxx'`	使用了未定义的变量或函数	检查是否有拼写错误，或是否忘记包含头文件
`undefined symbol xxx`	链接时找不到某个函数的实现	检查对应的 `.c` 文件是否加入了工程
`Error: L6050U: The code size exceeds...`	代码超过了免费版的 32KB 限制	使用社区版（免费且不限代码大小）【只限非商业用途】

TIP

排错的基本套路：

看错误信息中的文件名和行号，双击可以直接跳转到出错的代码位置。
看错误描述，尝试理解它在说什么。
如果看不懂，把错误信息复制到搜索引擎搜索，通常能找到解答。
如果搜不到，把错误信息发给 AI（如 DeepSeek、豆包、ChatGPT），让它帮你分析。
如果都解决不了，重新从仓库下载例程，对照原始代码看你改了什么。

不过对于本章来说，如果你是直接打开我们提供的例程，不修改任何代码的话，理论上是不会出现编译错误的。如果出错了，大概率是环境问题，请回到第三章检查。

六下载程序到开发板

编译通过后，下一步就是把编译好的程序搬运到单片机里面去。

6.1 检查硬件连接

在下载之前，请确保硬件连接正确。这一步非常重要，80% 的下载失败问题都出在硬件连接上。

NOTE

关于硬件连接的详细说明

如果你对天空星核心板、筑基学习板、DAPLink调试器的接口位置和连接方式还不熟悉，建议先回顾：

第一章【天空星筑基学习板套件介绍】 - 了解各个硬件的作用和接口位置
第三章【学习前的准备工作】 - 了解DAPLink连接方式，跳转链接。

CAUTION

供电安全提醒

DC 电源口的电压范围是 8V~24V，不要接超过 24V 的电源，也尽量不要接反极性。
插拔排线时建议先断电，养成先断电再接线的好习惯，可以避免很多不必要的硬件损坏。

连接检查清单：

序号	检查项	状态
1	DAPLink 通过 USB 线连接到电脑，电脑设备管理器里面能看到设备	□
2	DAPLink 和天空星通过 SWD 排线正确连接	□
3	天空星开发板已供电（DAPLink 供电或 Type-C 供电或筑基学习板DC接口供电均可）	□
4	DAPLink 上的指示灯正常亮起，天空星核心板上面电源灯（红灯）正常亮起	□

TIP

关于供电方式：

天空星核心板插在筑基学习板上使用时，可以通过筑基学习板的 DC 电源口（8V~24V）或排针电源口供电。DAPLink 的 3.3V 供电可以给天空星核心板供电，但如果筑基学习板上有较多外设在工作（如电机、以太网等），建议使用筑基学习板自己的电源口独立供电，DAPLink 的供电能力很有限。

不过在学习初期，仅仅点个灯的话，DAPLink 供电完全够用。

6.2 执行下载

确认硬件连接无误后，开始下载！

方法一（推荐）：按快捷键 F8。

方法二：点击工具栏的 Download 按钮（向下箭头 ⬇️ 图标）。

方法三：菜单 Flash -> Download。

6.3 下载结果

下载过程中，Build Output 窗口会显示进度信息：

Load "project\\project.axf"
Erase Done.
Programming Done.
Verify OK.
Application running ...
Flash Load finished at 14:50:09

各行含义：

输出信息	含义
`Erase Done.`	Flash 擦除完成（写入新程序前需要先擦除旧数据）
`Programming Done.`	编程（烧写）完成，程序已写入 Flash
`Verify OK.`	校验通过，写入的数据和编译的数据一致
`Application running ...`	程序已开始运行（前提是勾选了 Reset and Run）
`Flash Load finished`	整个下载流程结束

看到 Flash Load finished 说明下载成功！🎉

此时看向你的天空星开发板——LED 灯应该开始闪烁了！

如果 LED 确实在闪烁，恭喜你，你已经成功完成了嵌入式程序下载！

NOTE

如果 LED 没有闪烁，请按以下顺序排查：

检查是否勾选了 Reset and Run：如果没有勾选，单片机不会自动运行。请手动按一下板子上的 复位按钮（RST），看 LED 是否开始闪烁。
确认 LED 位置：天空星核心板上的用户 LED 连接在 PB2 引脚（在TYPE-C口旁边，是个绿灯），检查例程代码中操作的是否是这个引脚。
重新下载一次：偶尔会出现下载看似成功但程序没有正常写入的情况，重新按 F8 下载试试。

6.4 常见下载问题及解决

问题现象	可能原因	解决方法
No CMSIS-DAP device found	DAPLink 未被电脑识别	① 重新插拔 USB 线 ② 换一个 USB 口（别用扩展坞） ③ 看设备管理器里面有没有新设备出来
No target connected	调试器与芯片之间通信失败	① 检查 SWD 接线（SWDIO、SWCLK、GND） ② 确保天空星已供电 ③ 降低 Max Clock 到 1MHz
Error: Flash Download failed	Flash 下载失败	① 检查 Debug Settings 中是否选择了正确的调试器 ② 尝试全片擦除后重新下载 ③ 检查 Flash Download 中的 Flash 编程算法是否正确
下载超时	通信速度过高或芯片异常	① 在 Debug Settings 中降低 Max Clock ② 按住天空星板子上复位键的同时点击下载
Verify failed	校验失败	① 尝试先全片擦除再下载 ② 检查供电是否稳定

TIP

万能排错大法（适用于大多数下载问题）：

重新插拔所有 USB 线和 SWD 排线
换一个 USB 口（直接连电脑主板USB，不要经过扩展坞）
重启 Keil
如果还不行，重启电脑

别笑，重启大法在嵌入式开发中真的很管用，因为 USB 设备有时候会进入异常状态，重新枚举一下就好了。

七简单修改代码

LED 灯闪起来了，但如果只是照搬别人的代码运行一下，那和看别人的视频没什么区别。真正让你产生成就感的，是你自己修改了代码，然后看到板子的行为跟着变了。

这就像开车一样：坐在副驾驶看别人开，和自己握着方向盘，感受完全不同。

NOTE

关于代码的深入理解

本节我们会修改一些代码，但不会深入讲解每一行的含义。如果你想知道：

HAL_GPIO_TogglePin() 函数内部是如何操作寄存器的？→ 请看第八章【认识GPIO】
如何从零开始编写这些初始化代码？→ 请看第九章【新建点灯工程】
GPIO的工作模式、上下拉、驱动能力等概念？→ 请看第八章【认识GPIO】

现在，我们只需要知道改这里会有什么效果就够了。

7.1 找到闪烁代码

在左侧工程窗口中，双击 main.c 文件打开它。

用鼠标滚轮往下滚，或者使用 Ctrl+G（Go to Line）跳转，找到 main 函数中的 while(1) 循环。你会看到这样的代码：

后续的所有修改请只在 USER CODE BEGIN 3 和 USER CODE END 3之间

NOTE

代码解析（简化版）

你现在不需要理解每一行代码的含义，只需要关注两行代码：

HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin); —— 让 LED 灯状态翻转（亮变灭，灭变亮）
HAL_Delay(500); —— 延时 500 毫秒（0.5 秒）

程序的逻辑是：每 500ms 翻转一次 LED → LED 亮 500ms → 灭 500ms → 亮 500ms → ……循环往复。所以你看到的闪烁周期大约是 1 秒（亮 0.5s + 灭 0.5s = 1s）。

7.2 修改延时时间

现在我们来做第一个修改：把闪烁速度变快。

把 HAL_Delay(500); 中的 500 改成 100：

HAL_Delay(100);   // 延时改为100毫秒

修改后按 Ctrl+S 保存文件。

7.3 重新编译并下载

按 F7 重新编译。
确认编译通过（0 Error, 0 Warning）。
按 F8 下载。

观察开发板上的 LED——你会发现闪烁速度明显变快了！现在每 0.2 秒闪一次（亮 100ms + 灭 100ms = 200ms），看起来像快速呼吸一样。

就这样，你修改了一个数字，单片机的行为就跟着变了！ 这就是嵌入式开发的魅力：你的代码直接控制着物理世界中的硬件。

7.4 继续实验：感受不同延时的效果

趁热打铁，我们多试几个不同的延时值，直观感受一下代码和硬件之间的关系：

【注意，修改代码后一定要先编译再进行程序下载，否则天空星运行的会一直是以前的代码】

修改为	预期效果	直观感受
`HAL_Delay(1000);`	每 2 秒闪一次（亮 1s + 灭 1s）	缓慢闪烁，像呼吸灯
`HAL_Delay(500);`	每 1 秒闪一次（默认值）	正常闪烁
`HAL_Delay(200);`	每 0.4 秒闪一次	较快闪烁
`HAL_Delay(100);`	每 0.2 秒闪一次	快速闪烁
`HAL_Delay(50);`	每 0.1 秒闪一次	非常快，接近"常亮"的感觉
`HAL_Delay(10);`	每 0.02 秒闪一次	人眼几乎看不到闪烁了，因为频率太高了

TIP

有趣的物理现象：当你把延时设置到 10ms 甚至更低时，LED 看起来就像一直亮着一样，但实际上它还是在不停地亮灭。这是因为人眼的视觉暂留效应——当闪烁频率超过约 50Hz（每秒 50 次）时，人眼就分辨不出来了。这个原理也是电影、电视、显示器的工作基础。

7.5 进阶实验：改变闪烁模式（可选）

如果你还意犹未尽，可以尝试以下几种有趣的闪烁模式。这些实验会让你更深入地理解代码与硬件的关系。我们天空星板子上这个用户灯是高电平点亮，低电平熄灭的。

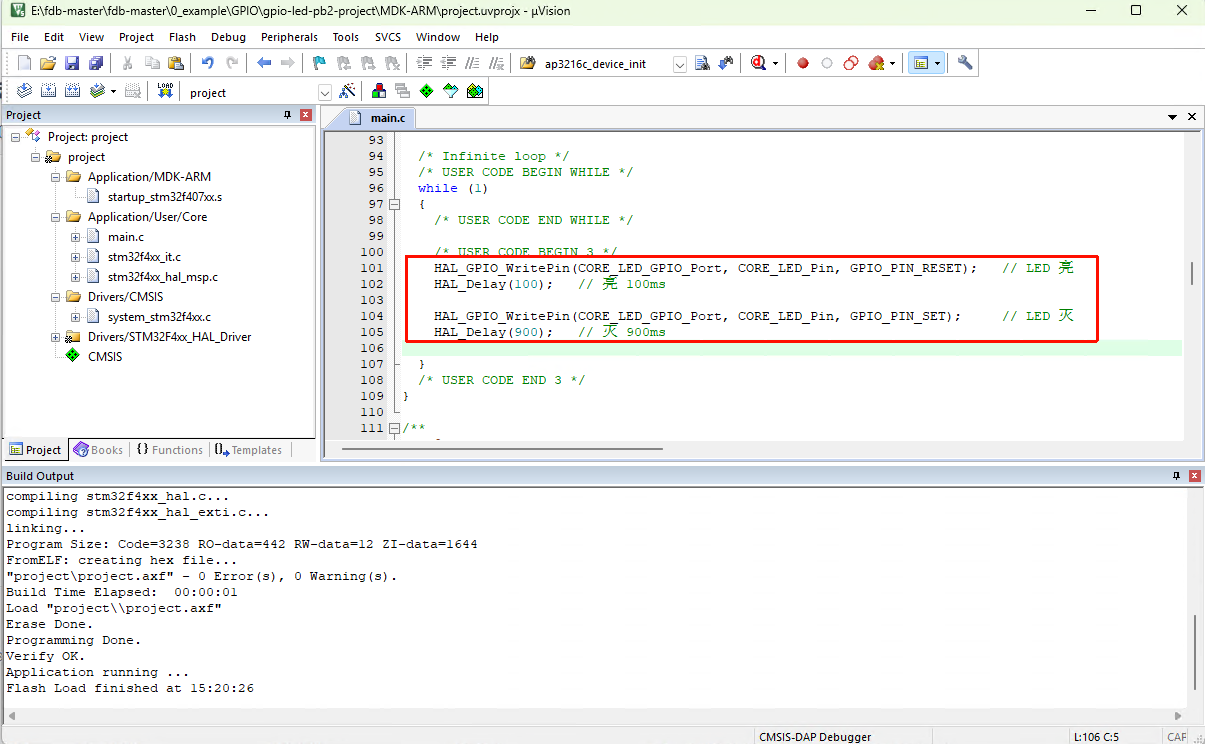

实验1：不对称闪烁（心跳模式）

让 LED 亮的时间和灭的时间不一样，模拟心跳效果：

while (1)
{
    HAL_GPIO_WritePin(CORE_LED_GPIO_Port, CORE_LED_Pin, GPIO_PIN_RESET);   // LED 亮
    HAL_Delay(100);   // 亮 100ms

    HAL_GPIO_WritePin(CORE_LED_GPIO_Port, CORE_LED_Pin, GPIO_PIN_SET);     // LED 灭
    HAL_Delay(900);   // 灭 900ms
}

这段代码会让 LED 快闪一下然后暗很久，像心跳一样（"嘀——————嘀——————"）。

实验2：SOS求救信号

用LED发出摩尔斯电码的SOS信号（· · · — — — · · ·）：

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		// S: 三短
    for(int i = 0; i < 3; i++) {
        HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin);
        HAL_Delay(200);  // 短信号
        HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin);
        HAL_Delay(200);
    }

    HAL_Delay(400);  // 字母间隔

    // O: 三长
    for(int i = 0; i < 3; i++) {
        HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin);
        HAL_Delay(600);  // 长信号
        HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin);
        HAL_Delay(200);
    }

    HAL_Delay(400);  // 字母间隔

    // S: 三短
    for(int i = 0; i < 3; i++) {
        HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin);
        HAL_Delay(200);
        HAL_GPIO_TogglePin(CORE_LED_GPIO_Port, CORE_LED_Pin);
        HAL_Delay(200);
    }

    HAL_Delay(2000);  // 单词间隔，然后重复

  }
  /* USER CODE END 3 */
}

实验3：呼吸灯效果（挑战）

虽然真正的呼吸灯需要用PWM（脉冲宽度调制）来实现，但我们可以用快速闪烁来模拟：

while (1)
{
    // 逐渐变亮（通过增加亮的时间比例）
    for(int i = 1; i <= 10; i++) {
        HAL_GPIO_WritePin(CORE_LED_GPIO_Port, CORE_LED_Pin, GPIO_PIN_RESET);
        HAL_Delay(i);
        HAL_GPIO_WritePin(CORE_LED_GPIO_Port, CORE_LED_Pin, GPIO_PIN_SET);
        HAL_Delay(10 - i);
    }

    // 逐渐变暗（通过减少亮的时间比例）
    for(int i = 10; i >= 1; i--) {
        HAL_GPIO_WritePin(CORE_LED_GPIO_Port, CORE_LED_Pin, GPIO_PIN_RESET);
        HAL_Delay(i);
        HAL_GPIO_WritePin(CORE_LED_GPIO_Port, CORE_LED_Pin, GPIO_PIN_SET);
        HAL_Delay(10 - i);
    }
}

TIP

实验建议：

这些实验代码可以直接替换 while(1) 循环中的内容
每次修改后记得保存（Ctrl+S）→ 编译（F7）→ 下载（F8）
观察LED的变化，思考代码和硬件行为的对应关系
尝试修改延时参数，看看效果有什么变化

NOTE

关于GPIO电平与LED亮灭的关系

这里用到了 HAL_GPIO_WritePin() 函数，它可以直接控制 LED 的亮灭：

GPIO_PIN_RESET（低电平）→ LED 灭（具体取决于电路设计）
GPIO_PIN_SET（高电平）→ LED 灭

关于为什么低电平是亮、高电平是灭，这和LED的驱动电路设计有关。天空星核心板上的LED和筑基学习板上面的灯点亮方式不是一样的。

想深入了解？

LED驱动电路的原理？→ 第八章【认识GPIO】会详细讲解推挽输出、开漏输出、驱动能力等概念
如何计算LED的限流电阻？→ 第八章会结合电路图讲解
GPIO的输出模式有哪些？→ 第八章会讲解推挽、开漏、复用等模式

7.6 工程实践提醒：关于 HAL_Delay 的局限性

本章我们用 HAL_Delay() 来实现延时，这在学习阶段完全没问题。但在实际产品开发中，HAL_Delay() 有一个很大的缺点：它是阻塞式的。

什么意思呢？当程序执行到 HAL_Delay(500) 时，CPU 会在这里干等 500ms，什么事都不做。就像你在等外卖的时候，站在门口一动不动地等，既不看手机也不做家务——这显然是浪费时间的（或者说浪费生命，不要浪费大好时光啊）。

在实际产品中，单片机通常需要同时处理很多任务：

采集传感器数据
刷新显示屏
响应按键输入
处理通信数据
……

如果用 HAL_Delay() 来做延时，CPU 在等待期间就无法处理其他任务，整个系统会变得卡顿。

更好的做法（后续章节会详细讲解）：

使用硬件定时器（TIM） 来实现非阻塞延时
使用SysTick 计时 + 状态机来管理多任务
使用RTOS（实时操作系统） 来实现真正的多任务并发

NOTE

现在你不需要理解上面这些概念，只需要记住一点：HAL_Delay() 适合学习和简单实验，但不适合用在正式产品中。后续学到定时器和中断时，你会理解为什么，以及如何用更优雅的方式实现同样的功能。

这个提醒不是为了让你现在就去学定时器，而是为了在你脑海中种下一颗种子：同一个功能，可以有不同层次的实现方式。随着学习的深入，你会逐渐掌握更高级的方法。

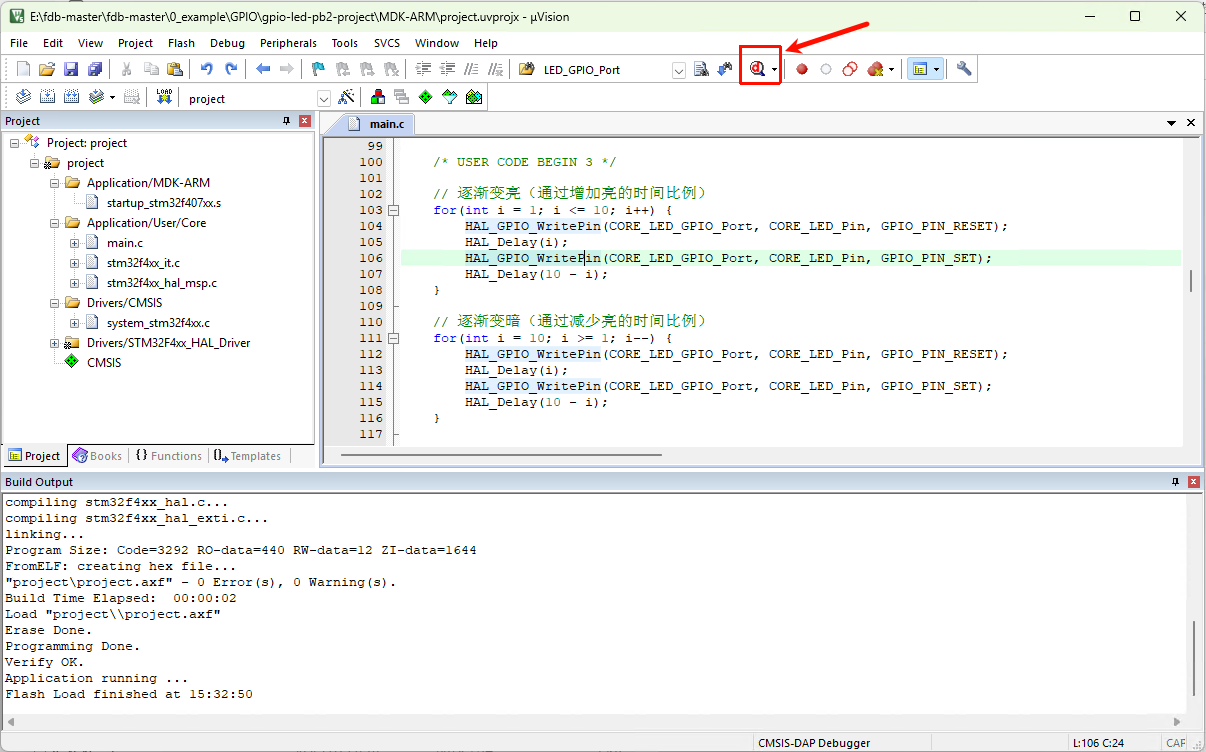

八进入调试模式（初步体验）

下载程序让 LED 闪烁只是开发的一部分。在实际开发中，你更多的时间会花在调试（Debug） 上——当程序没有按照预期工作时，你需要像侦探一样，一步一步地排查代码，找出问题所在。

Keil 提供了非常强大的在线调试功能。虽然我们会在后续章节深入讲解，但这里先让你简单体验一下，感受调试的威力。

NOTE

本节是可选内容，如果你已经很累了，可以直接跳过本章小结。调试功能我们后面还会详细讲。

8.1 进入调试模式

方法一：按快捷键 Ctrl+F5。

方法二：点击工具栏的调试按钮。

方法三：菜单 Debug -> Start/Stop Debug Session。

进入调试模式后，你会注意到界面发生了明显变化：

工具栏多出了一排调试控制按钮（运行、暂停、单步等）
左侧可能会出现 Registers（寄存器） 窗口
代码行号旁边出现了一个黄色箭头 ➤，指示当前程序执行到的位置

8.2 基本调试操作

上方截图中，我们先重点介绍一下前7个控制按钮，其他的功能我们在后续专题章节中再介绍吧：

①：复位 (Reset) ，这个是软件复位，点击后它会重新设置CPU的程序计数器（PC指针）到复位向量指向的地址，并执行启动代码，重新初始化全局/静态变量，基本等同于你按下了板子上的复位按钮。
②：全速运行 (Run)，点击后，程序会以最快的速度（MCU内部所设置的速度）从当前位置开始执行，直到遇到你设置的断点（Breakpoint），或者你手动按下“停止”按钮，或者程序结束/卡死。
③：停止运行 (Stop) ，这个按钮在程序停止状态下是无效的，只有单片机内部程序在正常运行时你才可以单击让程序停止下来，这个的原理是调试器像MCU核心发送了一个Halt（暂停）指令。
④：单步执行-进入函数 (Step) ，字面意思，可以让程序进去执行函数内部的语句，如果你这个函数以及是最底层的没有再调用函数的话，等同于下面的⑤单步执行-跳过函数 (Step Over) 。
⑤：单步执行-跳过函数 (Step Over) ，单击这个按钮，可以单步执行通过这个函数，不会进入函数内部。
⑥：单步执行-跳出函数 (Step Out) ，如果你在调试时进入了函数内部进行单步调试，但是你已经不关心后面函数的执行情况了，就可以点这个让单片机把剩下部分直接全速执行完，并跳出这个函数。
⑦：运行到光标处 (Run to Cursor Line)，用鼠标选择好光标位置后（直接把鼠标选定到对应函数，蓝色光标就会移动到对应位置了），此时单击这个，程序就会全速运行，直到运行到这段代码。

8.3 设置断点

断点（Breakpoint）是调试中最常用的功能。你可以在任意一行代码处设置断点，单片机程序运行到这里就会自动暂停。

设置方法：在代码行号左边的灰色区域单击，会出现一个红色圆点 🔴，表示断点已设置。再次单击可以取消。

实验：

在 HAL_GPIO_WritePin(...) 这一行设置一个断点
按 F5 让程序全速运行
程序每次运行到这一行就会自动暂停
再按 F5，程序会继续运行，直到再次遇到这个断点
每次暂停时观察 LED 的状态——你会发现它交替地亮灭

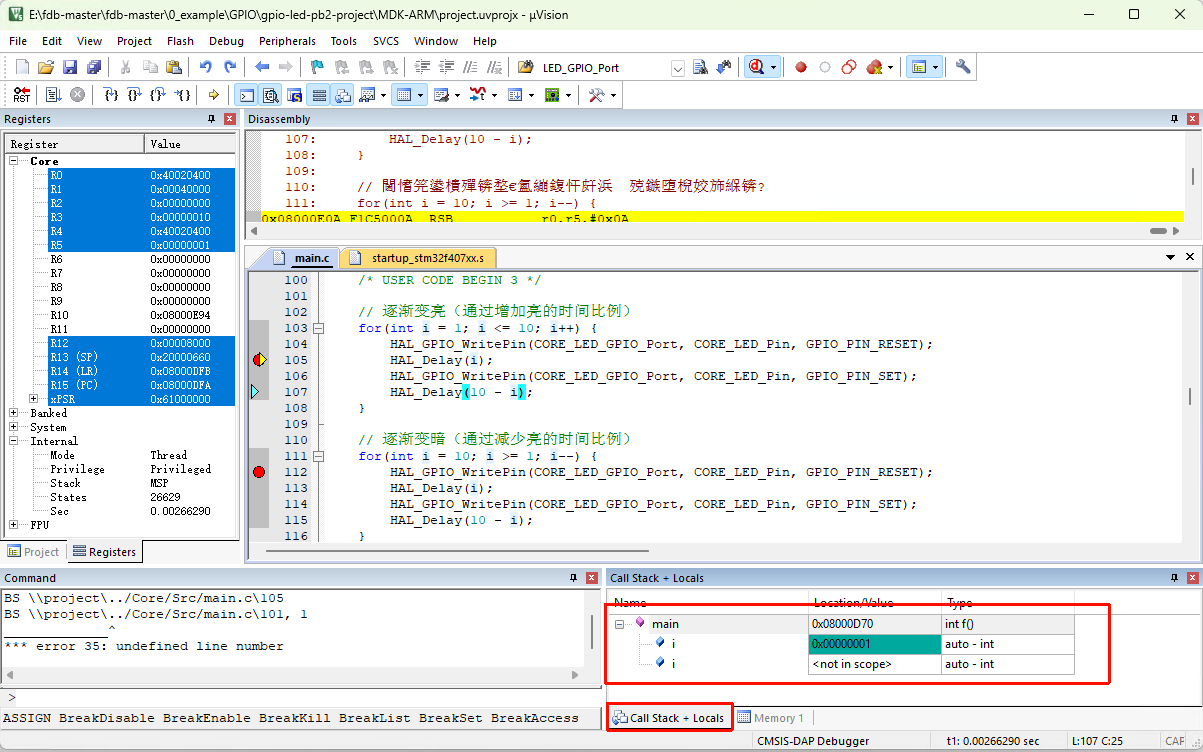

8.4 查看变量值

调试时，你还可以查看变量的实时值。

方法一：鼠标悬停

把鼠标放到代码中的某个变量上，会弹出一个小窗口显示当前值【只有程序停止时才能用】。

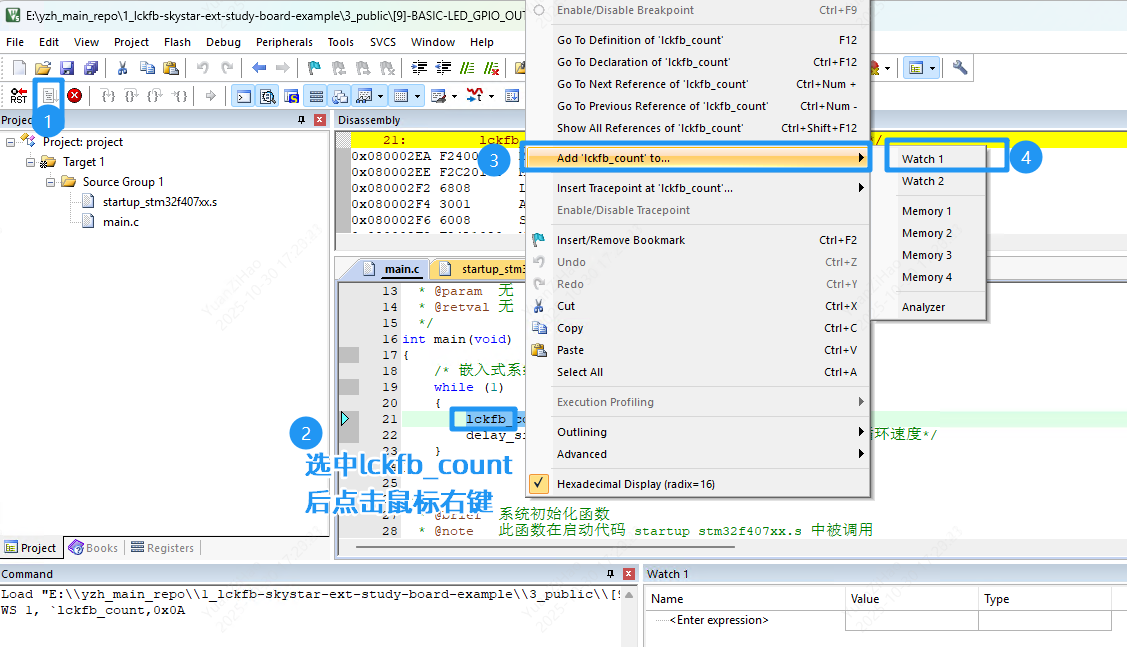

方法二：Watch 窗口

在代码中选中一个变量名
右键 → Add 'xxx' to... → Watch 1
在 Watch 窗口中可以看到变量的值，并且每次程序暂停时会自动更新

方法三：Locals 窗口

菜单 View -> Watch Windows -> Locals，会自动显示当前函数中所有局部变量的值

8.5 退出调试模式

调试完毕后，再次按 Ctrl+F5（或点击调试按钮），即可退出调试模式，界面恢复到正常编辑状态。

8.6 工程师视角：调试的价值

很多初学者觉得调试功能可有可无 ——程序能跑就行了，为什么还要一步一步地看？

但在实际工作中，调试能力可能是区分初级工程师和中高级工程师的最重要技能之一。原因很简单：

程序不按预期工作是常态。在实际项目中，代码一次写对的概率远比你想象的低。
printf 调试有局限性。嵌入式系统不像电脑，很多时候你没有串口输出，或者问题出在中断里、出在时序上，printf 根本来不及打印。
调试器能看到代码看不到的东西。比如寄存器的实时值、内存的实际内容、程序真正的执行路径——这些信息在排查硬件相关问题时至关重要。

所以，虽然本章只是让你体验了一下调试，但建议你从现在开始就有意识地多用调试功能。后续章节中，我们会结合具体案例，教你如何用调试器高效地定位问题。

TIP

一个实用的调试习惯

当你修改了代码但现象没有变化时，不要急着怀疑代码逻辑。先进入调试模式，在你修改的那行代码处设一个断点，看程序是否真的执行到了那里。

很多时候你会发现：程序根本没有走到你改的那行代码——可能是条件判断没满足，可能是函数没被调用，也可能是你改错了文件。

这个简单的排查步骤，能帮你节省大量的时间。

九本章小结

恭喜你完成了嵌入式开发的初体验！🎉

让我们回顾一下本章的学习成果：

完成项	状态
理解了嵌入式开发的整体流程（写代码→编译→下载→运行）	✅
学会了从仓库获取例程工程	✅
学会了在 Keil MDK 中打开工程	✅
熟悉了 Keil MDK 的五大界面区域	✅
了解了 Options for Target 中的关键配置	✅
学会了编译工程（F7）并看懂编译输出	✅
学会了下载程序（F8）到天空星开发板	✅
成功让 LED 灯闪烁起来	✅
修改了延时参数，看到了不同的闪烁效果	✅
初步体验了调试模式（断点、单步、查看变量）	✅

你现在已经掌握了嵌入式开发最核心的工作流程。不管以后的项目多么复杂、代码多么庞大，底层的流程都是一样的：写代码 → 编译 → 下载 → 验证。万丈高楼平地起，你已经打好了第一块地基。

9.1 本章常见问题汇总（FAQ）

Q1: 编译通过了但下载时报错 "No target connected"

A: 这是最常见的问题，按以下顺序排查：

检查 DAPLink 和天空星之间的 SWD 排线是否接牢（尤其是 SWDIO、SWCLK、GND）
确保天空星已供电
在 Debug Settings 中确认能看到 IDCODE（0x2BA01477）
重新插拔 USB 线，换一个 USB 口试试

Q2: 下载成功但 LED 不闪烁

检查 Flash Download 中是否勾选了 "Reset and Run"。如果没勾选，按一下板子上的复位按钮
确认例程操作的是 PB2 引脚（天空星核心板的用户 LED）

Q3: 编译时出现 "error: 'stm32f4xx_hal.h' file not found"

A: 头文件路径配置有问题。如果你没有修改过工程配置，建议重新下载例程。如果修改过，请检查 C/C++ 选项卡中的 Include Paths 是否正确。

Q4: Keil 界面字体太小/太大，怎么调？

A: 点击菜单 Edit -> Configuration，在 Colors & Fonts 选项卡中可以设置字体和字号。推荐使用 Consolas 或 Source Code Pro 字体，字号 12-14。

Q5: 每次打开工程都要重新配置调试器，有办法保存吗？

A: 配置完成后一定要点 OK 按钮来保存。如果你点的是窗口右上角的 ✕（关闭），设置将不会被保存。

Q6: 修改了代码但现象没有变化？

A: 这是初学者最容易遇到的"幽灵问题"，按以下顺序排查：

是否保存了文件？ 按 Ctrl+S 确认保存。Keil 标题栏中，未保存的文件名后面会有一个 * 号。
是否重新编译了？ 按 F7 编译。看 Build Output 中是否有 compiling main.c...，如果没有，说明 Keil 认为文件没有变化（可能是没保存）。
是否重新下载了？ 按 F8 下载。编译成功不等于下载成功，芯片里跑的还是上一次的程序。
是否改对了文件？ 确认你改的是工程中的 main.c，而不是其他位置的同名文件。

记住这个口诀：改 → 存 → 编 → 下 → 看。

Q7: 编译时出现大量 Warning 但没有 Error，程序能正常运行吗？

A: 大多数情况下可以正常运行，但不建议忽略 Warning。Warning 是编译器在告诉你这里可能有问题。常见的 Warning 包括：

unused variable：定义了变量但没有使用 → 删掉不用的变量
implicit declaration of function：调用了函数但没有包含对应的头文件 → 添加 #include
comparison between signed and unsigned：有符号数和无符号数比较 → 统一类型

养成零 Warning 的习惯，对你以后的工程开发很有帮助。

9.2 下一步学习建议

本章你已经学会了"照着做"来跑通一个工程。接下来，我们将逐步深入原理。

本章与后续章节的关系：

章节	定位	与本章的关系
第四章（本章）	快速体验	使用现成例程，目标是"跑起来"，建立信心
第八章【认识GPIO】	理论深入	解释本章代码背后的原理，讲清楚GPIO是什么、怎么工作的
第九章【新建点灯工程】	实践深入	教你从零开始写出寄存器控制GPIO的例程

学习建议：

巩固本章内容：在进入下一章之前，建议你把本章的操作再完整地做一遍。第一遍是照着做，第二遍是理解着做。当你能不看教程就完成编译、下载、修改代码的全过程时，说明你真的掌握了。
不要跳过基础章节：第五、六、七章虽然不是直接讲STM32，但它们是理解后续内容的基础。C语言的位操作、电路的基本概念【人力有限，还在规划着写】，这些都是嵌入式工程师的必备技能。
重点关注第八章和第九章：这两章是GPIO学习的核心。第八章让你知其然知其所以然，第九章让你理解驱动GPIO的底层逻辑。
多动手实践：看懂和会做是两回事。每学完一章，都要自己动手实践一遍，遇到问题就是学习的最好机会。

加油，嵌入式的大门已经为你敞开！

十本节参考文档

STM32F407x/E Datasheet（规格书）
- https://www.st.com/resource/en/datasheet/stm32f407vg.pdf
RM0090 Reference Manual（参考手册）
- https://www.st.com/resource/en/reference_manual/dm00031020.pdf
Keil MDK 官方文档
- https://developer.arm.com/documentation/101407/latest
CMSIS-DAP 协议说明
- https://arm-software.github.io/CMSIS_5/DAP/html/index.html
天空星筑基学习板例程仓库
- https://gitee.com/lcsc/fdb

反馈与建议

如果你在学习过程中遇到问题，或者对本教程有任何建议，欢迎通过以下方式反馈：

添加开发菌企业微信，进入【立创开发板「天空星·筑基学习板」交流群】

你的反馈将帮助我们持续改进教程质量！

​

一 本章简介 ​

1.1 学习目标 ​

1.2 重点提示 ​

1.3 名词解释 ​

1.4 工程链接 ​

二 嵌入式开发的整体流程 ​

2.1 嵌入式开发 vs 电脑编程 ​

2.2 开发流程图 ​

2.3 各步骤对应的工具 ​

2.4 本章你真正要建立的能力 ​

2.4.1 流程意识 ​

2.4.2 排错意识 ​

2.4.3 结果导向意识 ​

三 获取例程工程 ​

3.1 下载例程 ​

3.2 例程目录结构 ​

3.3 确认你的例程可以正常工作 ​

四 打开并熟悉 Keil MDK ​

4.1 打开工程 ​

4.2 Keil MDK 界面介绍 ​

4.2.1 菜单栏 ​

4.2.2 工具栏 ​

4.2.3 工程窗口 ​

4.2.4 编辑区 ​

4.2.5 输出窗口（Build Output） ​

4.3 工程配置界面（Options for Target） ​

4.3.1 Device 选项卡 ​

4.3.2 Target 选项卡 ​

STM32F407的 隐藏 内存（CCM RAM） ​

4.3.3 Output 选项卡 ​

4.3.4 C/C++ 选项卡 ​

4.3.5 Debug 选项卡（重点） ​

4.3.6 Utilities 选项卡 ​

五 编译工程 ​

5.1 什么是编译？ ​

5.2 执行编译 ​

5.3 查看编译结果 ​

5.4 如果编译出错了怎么办？ ​

六 下载程序到开发板 ​

6.1 检查硬件连接 ​

6.2 执行下载 ​

6.3 下载结果 ​

6.4 常见下载问题及解决 ​

七 简单修改代码 ​

7.1 找到闪烁代码 ​

7.2 修改延时时间 ​

7.3 重新编译并下载 ​

7.4 继续实验：感受不同延时的效果 ​

7.5 进阶实验：改变闪烁模式（可选） ​

实验1：不对称闪烁（心跳模式） ​

实验2：SOS求救信号 ​

实验3：呼吸灯效果（挑战） ​

7.6 工程实践提醒：关于 HAL_Delay 的局限性 ​

八 进入调试模式（初步体验） ​

8.1 进入调试模式 ​

8.2 基本调试操作 ​

8.3 设置断点 ​

8.4 查看变量值 ​

8.5 退出调试模式 ​

8.6 工程师视角：调试的价值 ​

九 本章小结 ​

9.1 本章常见问题汇总（FAQ） ​

Q1: 编译通过了但下载时报错 "No target connected" ​

Q2: 下载成功但 LED 不闪烁 ​

Q3: 编译时出现 "error: 'stm32f4xx_hal.h' file not found" ​

Q4: Keil 界面字体太小/太大，怎么调？ ​

Q5: 每次打开工程都要重新配置调试器，有办法保存吗？ ​

Q6: 修改了代码但现象没有变化？ ​

Q7: 编译时出现大量 Warning 但没有 Error，程序能正常运行吗？ ​

9.2 下一步学习建议 ​

十 本节参考文档 ​

反馈与建议 ​

一本章简介

1.1 学习目标

1.2 重点提示

1.3 名词解释

1.4 工程链接

二嵌入式开发的整体流程

2.1 嵌入式开发 vs 电脑编程

2.2 开发流程图

2.3 各步骤对应的工具

2.4 本章你真正要建立的能力

2.4.1 流程意识

2.4.2 排错意识

2.4.3 结果导向意识

三获取例程工程

3.1 下载例程

3.2 例程目录结构

3.3 确认你的例程可以正常工作

四打开并熟悉 Keil MDK

4.1 打开工程

4.2 Keil MDK 界面介绍

4.2.1 菜单栏

4.2.2 工具栏

4.2.3 工程窗口

4.2.4 编辑区

4.2.5 输出窗口（Build Output）

4.3 工程配置界面（Options for Target）

4.3.1 Device 选项卡

4.3.2 Target 选项卡

STM32F407的隐藏内存（CCM RAM）

4.3.3 Output 选项卡

4.3.4 C/C++ 选项卡

4.3.5 Debug 选项卡（重点）

4.3.6 Utilities 选项卡

五编译工程

5.1 什么是编译？

5.2 执行编译

5.3 查看编译结果

5.4 如果编译出错了怎么办？

六下载程序到开发板

6.1 检查硬件连接

6.2 执行下载

6.3 下载结果

6.4 常见下载问题及解决

七简单修改代码

7.1 找到闪烁代码

7.2 修改延时时间

7.3 重新编译并下载

7.4 继续实验：感受不同延时的效果

7.5 进阶实验：改变闪烁模式（可选）

实验1：不对称闪烁（心跳模式）

实验2：SOS求救信号

实验3：呼吸灯效果（挑战）

7.6 工程实践提醒：关于 HAL_Delay 的局限性

八进入调试模式（初步体验）

8.1 进入调试模式

8.2 基本调试操作

8.3 设置断点

8.4 查看变量值

8.5 退出调试模式

8.6 工程师视角：调试的价值

九本章小结

9.1 本章常见问题汇总（FAQ）

Q1: 编译通过了但下载时报错 "No target connected"

Q2: 下载成功但 LED 不闪烁

Q3: 编译时出现 "error: 'stm32f4xx_hal.h' file not found"

Q4: Keil 界面字体太小/太大，怎么调？

Q5: 每次打开工程都要重新配置调试器，有办法保存吗？

Q6: 修改了代码但现象没有变化？

Q7: 编译时出现大量 Warning 但没有 Error，程序能正常运行吗？

9.2 下一步学习建议

十本节参考文档

反馈与建议
