一本章简介

本章介绍如何使用 MicroPython 读取筑基学习板上的 EC11 旋转编码器。EC11 是一种常见的增量式旋转编码器，旋转时输出 A/B 两相正交脉冲信号，通过检测脉冲的数量和相位关系，可以判断旋转方向和旋转量。它广泛应用于音量调节、菜单选择、参数设置等人机交互场景。

STM32F407 的定时器内置了硬件编码器模式，可以自动完成 A/B 相信号的解码和计数，无需 CPU 参与，精度高、零丢脉冲。

IMPORTANT

EC11 旋转编码器与直流电机编码器 2 共用定时器通道，通过拨码开关 BIT6 切换。使用 EC11 时，BIT6 必须拨到 OFF 位置（向下，默认状态）。如果 BIT6 被拨到 ON，编码器通道会被路由到直流电机编码器 2，EC11 将无法工作。

1.1 学习目标

序号	学习目标	重要程度
1	了解增量式旋转编码器的工作原理（A/B 相正交信号）	⭐⭐⭐⭐⭐
2	掌握使用 STM32 定时器编码器模式读取 EC11 的方法	⭐⭐⭐⭐⭐
3	理解拨码开关 BIT6 对编码器通道的切换作用	⭐⭐⭐⭐⭐
4	能够实现旋转计数、方向判断和圈数计算	⭐⭐⭐⭐

1.2 重点提示

EC11 的 A 相和 B 相分别连接到 PD12（TIM4_CH1） 和 PD13（TIM4_CH2）。
使用前必须确认拨码开关 BIT6 处于 OFF 位置（向下，默认状态）。如果 BIT6 在 ON 位置，PD12/PD13 会被路由到直流电机编码器 2 的通道，EC11 无法工作。

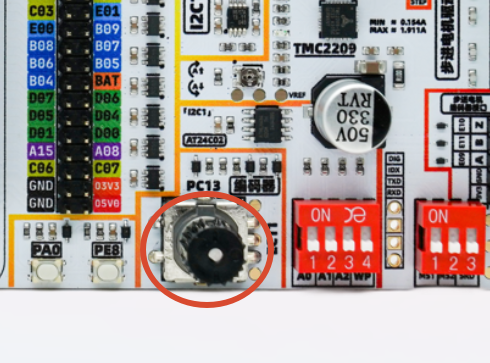

筑基学习板板载的 EC11 型号为 EC11L1525601，每相每转输出 15 个脉冲（15 PPR），旋转一圈有 30 个定位点（手感"咔哒"），工作模式为两点一脉冲（每转过 2 个定位点，输出 1 个完整脉冲周期）。STM32 的 ENC_AB 模式在 A/B 相的每个边沿都计数（4 倍频），因此实际每转计数为 15 × 4 = 60。但由于每 2 个定位点才产生 1 个脉冲，所以用户每"咔哒"一格，计数器变化 2。
定时器编码器模式使用 16 位计数器（0~65535），长时间单方向旋转会溢出。代码中需要做溢出处理（环形计数差值计算）。
EC11 还带有按下功能（按键 3，PC13），可以在旋转的同时按下确认，非常适合做菜单选择。

1.3 基础概念与术语

增量式编码器（Incremental Encoder）：输出 A/B 两相脉冲信号，只能反映相对位置变化（增量），不能直接得到绝对位置。
正交信号（Quadrature Signal）：A 相和 B 相信号之间有 90° 的相位差。正转时 A 相超前 B 相，反转时 B 相超前 A 相，通过相位关系判断方向。
编码器模式（Encoder Mode）：STM32 定时器的一种特殊工作模式，硬件自动根据 A/B 相信号的边沿进行加减计数，无需 CPU 干预。
CPR（Counts Per Revolution）：每转计数数。筑基学习板的 EC11（EC11L1525601）为 15 PPR，4 倍频后 CPR = 60。

二硬件说明

2.1 EC11 编码器原理

EC11 内部有一个带缺口的码盘和两个光电/机械传感器（A 相和 B 相）。旋转时，两个传感器依次被触发，输出两路相位差 90° 的方波信号：

顺时针旋转：A 相信号超前 B 相 90°，定时器计数递增
逆时针旋转：B 相信号超前 A 相 90°，定时器计数递减

STM32 的定时器编码器模式会在 A/B 相的每个边沿（上升沿和下降沿）都进行计数，因此实际分辨率是编码器物理脉冲数的 4 倍（4x 模式）。

2.2 EC11 资源汇总

参数	说明
A 相引脚	PD12（TIM4_CH1）
B 相引脚	PD13（TIM4_CH2）
定时器	TIM4，编码器模式
复用功能	AF2（TIM4）
每转计数	60（CPR）
拨码开关	BIT6 = OFF（向下，默认）
按下功能	PC13（按键 3，高电平有效）

2.3 拨码开关 BIT6 设置

CAUTION

使用 EC11 旋转编码器时，拨码开关 BIT6 必须在 OFF 位置（向下，默认状态）。如果 BIT6 被拨到 ON，PD12/PD13 会被切换到直流电机编码器 2 的通道，EC11 将完全无响应。

BIT6 状态	效果
OFF（默认，向下）	PD12/PD13 连接到 EC11 旋转编码器
ON（向上）	PD12/PD13 连接到直流电机编码器 2

三软件设计

3.1 基础部分

3.1.1 读取编码器原始计数

先用最简单的方式读取定时器计数器的值，验证硬件是否正常：

python

# EC11 编码器原始计数读取
from pyb import Pin, Timer
import time

# 配置 PD12/PD13 为 TIM4 的复用功能
Pin('PD12', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)
Pin('PD13', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)

# TIM4 初始化为编码器模式
tim4 = Timer(4, prescaler=0, period=0xFFFF)
tim4.channel(1, Timer.ENC_AB)

print("旋转 EC11 编码器，观察计数变化")
print("顺时针=递增，逆时针=递减")
print("-" * 40)

while True:
    count = tim4.counter()
    print("计数器: {:5d}".format(count))
    time.sleep_ms(100)

TIP

如果旋转编码器时计数值没有变化，请检查：

拨码开关 BIT6 是否在 OFF 位置（向下）
引脚配置是否正确（PD12/PD13，AF2_TIM4）
编码器模式是否正确初始化（Timer.ENC_AB）

3.1.2 带溢出处理的编码器读取

定时器计数器是 16 位的（0~65535），持续单方向旋转会溢出。需要用环形差值算法处理溢出：

python

# EC11 编码器读取（带溢出处理）
from pyb import Pin, Timer
import time

Pin('PD12', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)
Pin('PD13', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)

tim4 = Timer(4, prescaler=0, period=0xFFFF)
tim4.channel(1, Timer.ENC_AB)

# EC11 每转 60 个计数
EC11_CPR = 60

class EncoderSW:
    """编码器软件层：处理 16 位计数器溢出，累计绝对位置"""
    def __init__(self, timer, bits=16, name="ec11"):
        self.timer = timer
        self.bits = bits
        self.name = name
        self.mask = (1 << bits) - 1       # 0xFFFF
        self.half = (1 << (bits - 1))     # 0x8000
        self.last = self.timer.counter() & self.mask
        self.acc = 0      # 累计位置
        self.delta = 0    # 单次增量

    def update(self):
        """更新位置，返回累计值"""
        val = self.timer.counter() & self.mask
        diff = (val - self.last) & self.mask
        # 处理溢出：如果差值超过半量程，说明发生了反向溢出
        if diff & self.half:
            diff -= (self.mask + 1)
        self.delta = diff
        self.acc += diff
        self.last = val
        return self.acc

    def read(self):
        """读取累计位置"""
        return self.update()

    def hw(self):
        """读取硬件计数器原始值"""
        return self.timer.counter() & self.mask

    def step(self):
        """读取上次 update 的增量"""
        return self.delta

    def zero(self):
        """清零"""
        self.last = self.timer.counter() & self.mask
        self.acc = 0
        self.delta = 0

ec11 = EncoderSW(tim4, bits=16, name="ec11")

print("EC11 编码器监测")
print("每转计数: {}".format(EC11_CPR))
print("-" * 60)

try:
    while True:
        pos = ec11.read()
        hw = ec11.hw()
        delta = ec11.step()
        rev = pos / EC11_CPR  # 圈数

        print("位置={:8d}  硬件={:5d}  增量={:4d}  圈数={:.3f}".format(
            pos, hw, delta, rev))
        time.sleep_ms(50)
except KeyboardInterrupt:
    print("已停止")

3.1.3 带滤波处理的编码器读取

细心的朋友可能会发现，在3.1.2章节-带溢出处理的编码器读取中，如果你多转几圈就会发现圈数计数不准，可能转了10圈之后起点和终点就不一样了。

这其实和按键的抖动是一个原理，他们都是机械抖动，机械编码器的内部触点在闭合和断开的瞬间，状态转换的边缘会产生高频的机械抖动。如果直接将这种波形送给微控制器，单片机可能会在一次真实的物理转动中，把波形边缘的抖动误认为是多次快速旋转。那如何处理这个问题呢？

MicroPython 标准的 pyb.Timer API 本身并没有直接提供设置输入捕获滤波器的参数。下面代码中 tim4.channel(1, Timer.ENC_AB) 只能开启硬件的 AB 相正交解码功能，但默认情况下，STM32 内部的引脚滤波值是 0（即不滤波）。

不过，我们可以利用 MicroPython 的 machine.mem32 直接操作底层寄存器，强行开启 TIM4 的硬件滤波功能。大家可以先不用懂原理，关于输入捕获滤波的相关知识，我们会在C语言的教程中继续学习，这里先复制使用看看效果即可。

python

# EC11 编码器读取（带溢出处理）
from pyb import Pin, Timer
import time
import machine

Pin('PD12', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)
Pin('PD13', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)

tim4 = Timer(4, prescaler=0, period=0xFFFF)
tim4.channel(1, Timer.ENC_AB)

# 直接操作寄存器开启 STM32 硬件滤波
# ==========================================
# TIM4 的基地址是 0x40000800 (STM32F407 参考手册)
# 捕获/比较模式寄存器 1 (TIMx_CCMR1) 的偏移量是 0x18
TIM4_CCMR1 = 0x40000800 + 0x18

# 读取当前的 CCMR1 寄存器值
ccmr1 = machine.mem32[TIM4_CCMR1]

# 清除通道 1 和通道 2 的滤波位: IC1F (bit 4-7) 和 IC2F (bit 12-15)
ccmr1 &= 0xFFFF0F0F

# 设置滤波器值为 0xF (1111)
# 0xF 代表最大硬件滤波：采样频率 f_SAMPLING = f_DTS / 32，且需要连续 8 次采样电平一致才确认跳变
ccmr1 |= 0x0000F0F0

# 将修改后的值写回寄存器
machine.mem32[TIM4_CCMR1] = ccmr1
# ==========================================

# EC11 每转 60 个计数
EC11_CPR = 60

class EncoderSW:
    """编码器软件层：处理 16 位计数器溢出，累计绝对位置"""
    def __init__(self, timer, bits=16, name="ec11"):
        self.timer = timer
        self.bits = bits
        self.name = name
        self.mask = (1 << bits) - 1       # 0xFFFF
        self.half = (1 << (bits - 1))     # 0x8000
        self.last = self.timer.counter() & self.mask
        self.acc = 0      # 累计位置
        self.delta = 0    # 单次增量

    def update(self):
        """更新位置，返回累计值"""
        val = self.timer.counter() & self.mask
        diff = (val - self.last) & self.mask
        # 处理溢出：如果差值超过半量程，说明发生了反向溢出
        if diff & self.half:
            diff -= (self.mask + 1)
        self.delta = diff
        self.acc += diff
        self.last = val
        return self.acc

    def read(self):
        """读取累计位置"""
        return self.update()

    def hw(self):
        """读取硬件计数器原始值"""
        return self.timer.counter() & self.mask

    def step(self):
        """读取上次 update 的增量"""
        return self.delta

    def zero(self):
        """清零"""
        self.last = self.timer.counter() & self.mask
        self.acc = 0
        self.delta = 0

ec11 = EncoderSW(tim4, bits=16, name="ec11")

print("EC11 编码器监测")
print("每转计数: {}".format(EC11_CPR))
print("-" * 60)

try:
    while True:
        pos = ec11.read()
        hw = ec11.hw()
        delta = ec11.step()
        rev = pos / EC11_CPR  # 圈数

        print("位置={:8d}  硬件={:5d}  增量={:4d}  圈数={:.3f}".format(
            pos, hw, delta, rev))
        time.sleep_ms(50)
except KeyboardInterrupt:
    print("已停止")

3.2 进阶部分

3.2.1 编码器 + 按键联动

EC11 编码器自带按下功能（PC13），可以实现"旋转选择 + 按下确认"的交互模式：

python

# EC11 旋转选择 + 按下确认
from pyb import Pin, Timer, LED
import pyb

Pin('PD12', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)
Pin('PD13', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)

tim4 = Timer(4, prescaler=0, period=0xFFFF)
tim4.channel(1, Timer.ENC_AB)

btn_ec11 = Pin('PC13', Pin.IN, Pin.PULL_DOWN)  # EC11 按下=高电平
led = LED(1)

# 简化的编码器读取
mask = 0xFFFF
half = 0x8000
last_val = tim4.counter() & mask
position = 0

# 菜单项
menu = ["LED 开", "LED 关", "LED 闪烁", "退出"]
selected = 0
last_press = 0

print("=== EC11 菜单演示 ===")
print("旋转选择，按下确认")

def show_menu():
    print()
    for i, item in enumerate(menu):
        marker = " >> " if i == selected else "    "
        print("{}{}".format(marker, item))

show_menu()

while True:
    # 读取编码器增量
    val = tim4.counter() & mask
    diff = (val - last_val) & mask
    if diff & half:
        diff -= (mask + 1)
    last_val = val

    # 旋转切换菜单项
    if diff != 0:
        position += diff
        # 每 4 个计数切换一项（降低灵敏度）
        new_sel = (position // 4) % len(menu)
        if new_sel < 0:
            new_sel += len(menu)
        if new_sel != selected:
            selected = new_sel
            show_menu()

    # 按下确认
    if btn_ec11.value() == 1:
        now = pyb.millis()
        if now - last_press > 300:
            last_press = now
            action = menu[selected]
            print("\n确认: {}".format(action))

            if action == "LED 开":
                led.on()
            elif action == "LED 关":
                led.off()
            elif action == "LED 闪烁":
                for _ in range(5):
                    led.toggle()
                    pyb.delay(200)
            elif action == "退出":
                print("退出菜单")
                break

            show_menu()

    pyb.delay(10)

3.2.2 编码器控制 PWM 呼吸灯亮度

用 EC11 旋转编码器实时调节 PB8 LED 的亮度：

python

# EC11 控制 LED 亮度
from pyb import Pin, Timer
import time

# EC11 编码器
Pin('PD12', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)
Pin('PD13', mode=Pin.AF_PP, alt=Pin.AF2_TIM4)
tim4 = Timer(4, prescaler=0, period=0xFFFF)
tim4.channel(1, Timer.ENC_AB)

# PB8 LED PWM（低电平点亮）
# TIM10_CH1（AF3）
led_pin = Pin('PB8', Pin.AF_PP, af=3)  # AF3 = TIM10
tim_led = Timer(10, freq=1000)
ch_led = tim_led.channel(1, Timer.PWM, pin=led_pin)

mask = 0xFFFF
half = 0x8000
last_val = tim4.counter() & mask
brightness = 0  # 0=最亮，100=全灭

ch_led.pulse_width_percent(brightness)

print("旋转 EC11 调节 LED 亮度")

try:
    while True:
        val = tim4.counter() & mask
        diff = (val - last_val) & mask
        if diff & half:
            diff -= (mask + 1)
        last_val = val

        if diff != 0:
            brightness += diff
            brightness = max(0, min(100, brightness))
            ch_led.pulse_width_percent(brightness)
            # 低电平点亮：0%=最亮，100%=全灭
            visual = 100 - brightness
            print("亮度: {}%".format(visual))

        time.sleep_ms(10)
except KeyboardInterrupt:
    ch_led.pulse_width_percent(100)
    tim_led.deinit()
    print("已停止")

四常见问题

Q: 旋转编码器没有任何反应，计数值不变？

检查拨码开关 BIT6：必须在 OFF 位置（向下，默认状态）。这是最常见的原因。
确认引脚配置正确：PD12 和 PD13，AF2_TIM4。
确认编码器模式初始化正确：tim4.channel(1, Timer.ENC_AB)。

Q: 旋转方向反了（顺时针递减，逆时针递增）？

这取决于 A/B 相的接线顺序。如果方向反了，最简单的方法是在代码中对增量取反：diff = -diff。

Q: 旋转时计数跳变很大或不稳定？

EC11 是机械编码器，触点可能有抖动。可以在代码中加入简单的滤波（忽略绝对值过大的增量）或者通过直接修改STM32F407的寄存器来强行开启定时器输入捕获的滤波。
检查编码器是否松动或接触不良。

Q: EC11 的按下功能（PC13）和旋转功能可以同时使用吗？

可以。按下功能使用的是独立的 GPIO 引脚（PC13），与编码器的 A/B 相（PD12/PD13）互不干扰。

五本节参考文档

MicroPython pyb.Timer 文档：
- https://docs.micropython.org/en/latest/library/pyb.Timer.html
MicroPython pyb.Pin 文档：
- https://docs.micropython.org/en/latest/library/pyb.Pin.html
天空星硬件资料（原理图）：
- https://wiki.lckfb.com/zh-hans/tkx/
