02、HDMI原理图分析
一、HDMI与芯片的连接
HDMI_TX_D2P
HDMI_TX_D2N
HDMI_TX_D1P
HDMI_TX_D1N
HDMI_TX_D0P
HDMI_TX_D0N
HDMI_TX_CLKP
HDMI_TX_CLKN
HDMI_TX_HPDIN
HDMI_TX_REXT
HDMI传输视频/音频数据通过3组差分对（D0/D1/D2），每组包含正（P）和负（N）信号：
HDMI_TX_D2P/D2N：数据通道2（传输蓝信号或音频/辅助数据）。
HDMI_TX_D1P/D1N：数据通道1（传输绿信号）。
HDMI_TX_D0P/D0N：数据通道0（传输红信号）。
特点：
高速差分信号（TMDS编码），需严格控制阻抗（通常100Ω差分阻抗）。
布线需等长、对称，减少串扰。
- 差分时钟通道
HDMI_TX_CLKP/CLKN：TMDS时钟差分对。
提供像素时钟基准，频率为视频像素时钟的1/10（如1080p60Hz的时钟为148.5MHz）。
同样需匹配阻抗和等长布线。
- 热插拔检测（HPD）
HDMI_TX_HPDIN：热插拔检测信号。
检测显示器是否连接：高电平（通常+5V）表示显示器已接入，触发EDID读取。
通常通过上拉电阻连接至HDMI接口的HPD引脚。
- 外部电阻配置（REXT）
HDMI_TX_REXT：外部参考电阻引脚。
用于设置内部电路的偏置电流或阻抗匹配，需连接精密电阻（如10kΩ）到地。
具体阻值参考芯片手册（可能影响驱动强度或信号质量）。

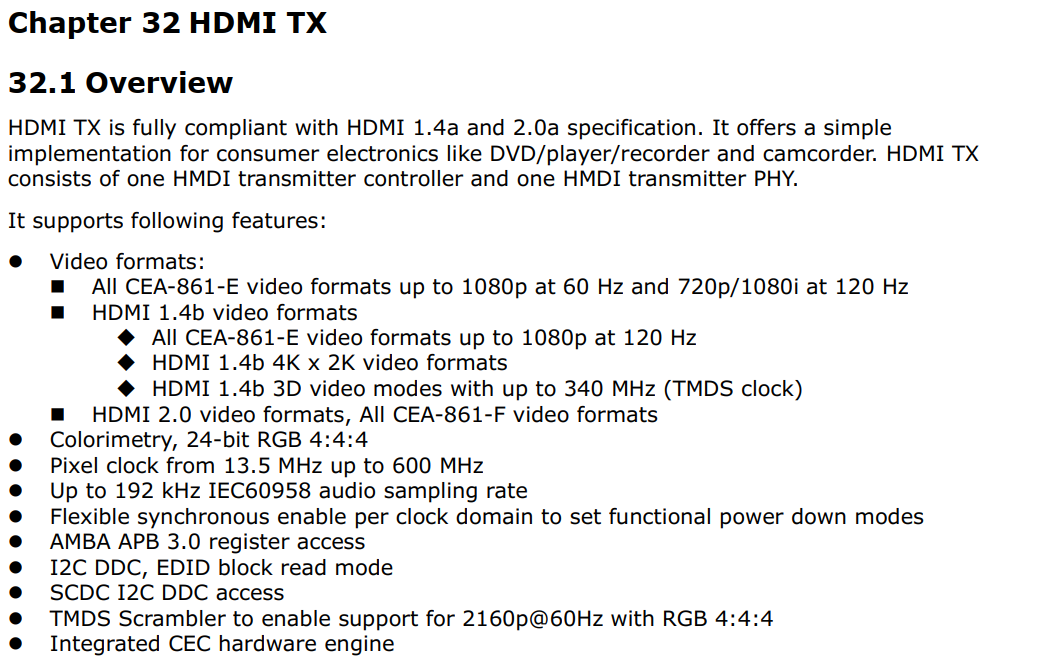

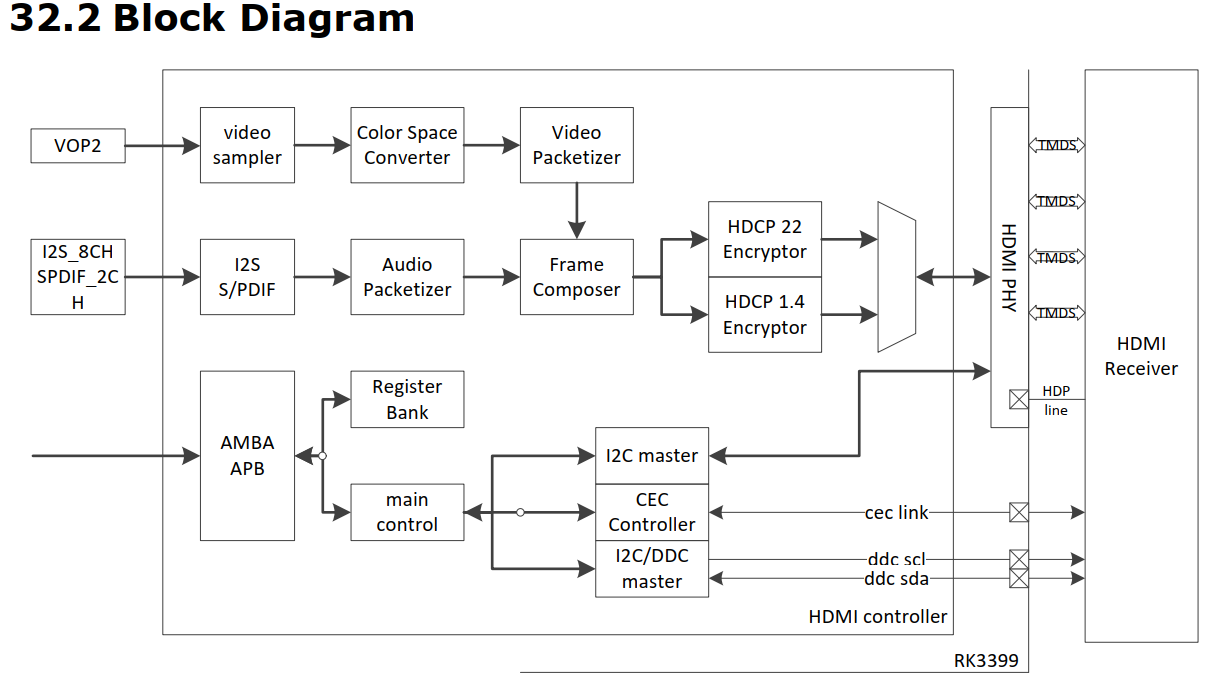

二、HDMI RK3566 能力
DMI发送模块符合HDMI 1.4a和2.0a标准，为DVD播放器、摄像机等家用电子产品提供高效解决方案。主要功能如下：
【视频支持】 • 支持高清视频格式，包括：
1080p@60Hz（全高清）
720p/1080i@120Hz（高刷新率）
4K×2K超高清（3840×2160分辨率）
3D立体影像模式 • 兼容最新视频标准，最高可传输600MHz像素时钟信号
【色彩表现】 • 支持全色深的RGB色彩模式（24位），呈现更真实的颜色细节
【音频支持】 • 支持最高192kHz高保真音频采样率，确保音质清晰
【节能设计】 • 可智能调节电源状态，支持多种省电模式，延长设备续航
【连接功能】 • ·提供标准接口协议支持：
支持设备参数自动识别（EDID读取）
兼容主流控制协议（I2C、SCDC）
支持设备间智能联动（内置CEC控制引擎）
【特殊功能】 • 内置数据加密模块，可稳定传输最高规格的4K视频（如2160p@60Hz全色深模式）
【适用场景】 专为消费电子产品设计，可满足蓝光播放器、高清摄像机等设备的视频音频传输需求，提供稳定高效的HDMI接口解决方案。
