01、RK3568 HDMI接口简介

一、HDMI 类型

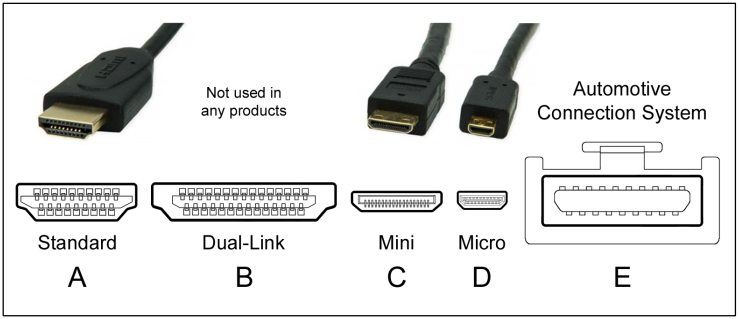

按照连接器类型来分：

Type A：这是最常见的HDMI接口，有19个针脚，尺寸为13.9×4.45毫米。它被广泛用于电视、电脑显示器和游戏机等设备上。
Type B：这种接口拥有29个针脚，主要用于某些专业设备或早期的高分辨率显示设备。自从HDMI 1.3版本发布以来，它的使用就变得越来越少了。
Type C（Mini-HDMI）：同样是19针设计，但体积更小，尺寸是10.42×2.42毫米。这类接口常见于数码相机和平板电脑这样的便携式产品中。
Type D（Micro-HDMI）：同样是19针配置，但是比Mini版还要小，只有6.4×2.8毫米大。它主要用于智能手机这类非常小巧的移动装置。
Type E：随着HDMI 1.4标准推出而出现的一种特别设计，旨在服务于高速车载应用领域。它具备抗振动与冲击的能力，并且有一个防止松动的锁片以及一个可以防水防尘的金属外壳。

根据公对母锁定方式的不同：

直式HDMI连接器：最普通的类型，直接将公头插入母口中完成连接。
直角HDMI连接器：这种类型的连接器在插头处形成了一个90度的角度，这样可以在空间有限的情况下更容易地进行连接。

二、HDMI引脚定义

Type A接口引脚定义：

数据2+
数据2屏蔽
数据2-
数据1+
数据1屏蔽
数据1-
数据0+
数据0屏蔽
数据0-
时钟+
时钟屏蔽
时钟-
CEC
保留
SCL
SDA
DDC/CEC地
+5V电源
热插拔检测

对上面管脚进行分类：

TMDS数据传输引脚（1-9号）：这些引脚分三组（0、1、2），用来传送视频像素、音频和图像信息。
TMDS时钟信号引脚（10-12号）：这些引脚提供时钟同步信号，确保数据正确传输和接收。
CEC引脚（13号）：这个引脚用于扩展HDMI功能，允许通过一个遥控器控制多个连接的设备。
保留引脚（14号）：这个引脚目前没有使用，有时也可以作为CEC的备用引脚。
DDC引脚（15-16号）：这两个引脚是I2C引脚，用于传输EDID和HDCP信息。设备通过它们获取对方的显示信息。
接地引脚（17号）：这个引脚提供电路的参考电位，保证信号传输稳定和安全。
+5V电源引脚（18号）：这个引脚为连接的HDMI设备提供电源。
热插拔检测引脚（19号）：这个引脚用于检测HDMI设备是否连接。当设备插入时，它会发出信号，帮助设备识别和配置HDMI接口。

三、RK3568显示接口

RK3566显示接口如下，其中有1个原生的HDMI2.0接口：

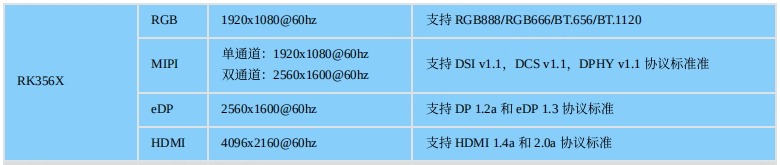

RK3566显示接口最大输出分辨率：
