编写者：LCKFB-YZH
版本：v1.0
日期：2026-10-23
更新记录：
v1.0（2026-10-23）：完成 CubeMX 工程目录、启动流程、CMSIS/HAL 分层、用户文件、链接与调试追踪方法说明。
阅读说明：本文由笔者借助 AI 辅助编写。强烈建议大家在学习时也多问问AI。

一本章简介

第 11 章（【11】新建点灯工程【HAL库版本】）里，我们已经用 CubeMX 生成工程，让 LED 闪了起来。当时主要修改的是 main.c 和 bsp_led.c，工程里还有不少文件没有展开看。现在打开 Keil，自己写的代码只有几行，旁边却有一长串文件：点个灯，为什么要用到这么多东西？

这一章就继续使用那个点灯工程，把这些文件串起来。先从熟悉的 main.c 出发，跟着 HAL_GPIO_WritePin() 找到函数实现和寄存器定义；再看看这些文件怎样编译成固件，芯片上电后又怎样运行到 main()。点灯程序已有的 SysTick、全局初始化和重新生成代码的问题，也会放到相应位置一起说明。

阅读时最好把工程放在旁边，看到文件名就打开看一眼。我们不需要逐行读完整个库，但要知道一段代码从哪里来、在什么地方起作用，以及下次修改应该落在哪个文件里。

1.1 学完后能做什么

本章围绕三件事展开：找到一次点灯调用真正执行的代码，把自己的文件正确加入 Keil，以及在重新生成后保住这些代码。先做到这三件事，再回头看启动和链接细节。

学习层次	这次需要做到什么
第一次会操作	找到 GPIO 初始化；从调用找到声明和实现；加入自己的 `.c/.h`；区分头文件错误与链接错误；在合适的位置保存手写代码
第一次理解关系即可	知道启动代码先于 `main()`；知道 HAL 通过设备定义访问寄存器；知道 SysTick 推进延时使用的计数
工程进阶时再展开	用 Map 确认最终实现，理解段布局、CCM 和节回收；比较工具链启动差异；分析 GPIO 翻转竞争与时钟变化后的时基配置

这里沿用第 11 章的板级支持包（Board Support Package，BSP）bsp_led.c/.h。如果工程还没有 BSP，从 main() 里的 GPIO 调用开始也可以。阅读前能完成一次 Keil 编译、下载，并能区分 C 文件、头文件和函数声明即可。后面用到指针、结构体和位掩码时，会结合当前表达式说明，不要求先读完整个 C 语言教程。

1.2 本章使用的工程和版本

操作沿用第 11 章《新建点灯工程【HAL 库版本】》的 Keil 点灯工程。源码分析采用下面的组合，已有工程版本不同时可以对照阅读，不必专门升级或降级。

项目	本章采用的条件
芯片与板卡	天空星 STM32F407VET6 核心板；PB8 LED 使用筑基学习板
操作主线	第 11 章的 Keil 点灯工程与 `bsp_led.c/.h`
配置工具与驱动	CubeMX 6.14.0、STM32CubeF4 V1.28.2、HAL V1.8.4
内核与设备支持	CMSIS-Core(M) V5.6.0、STM32F4 CMSIS-Device V2.6.11

硬件抽象层（Hardware Abstraction Layer，HAL）和 Cortex 微控制器软件接口标准（Cortex Microcontroller Software Interface Standard，CMSIS）会在源码追踪中展开。.ioc 文件名取决于 Project Name，文中的 project.ioc 指你自己工程中的配置文件。

选读：从工程文件确认各组件版本

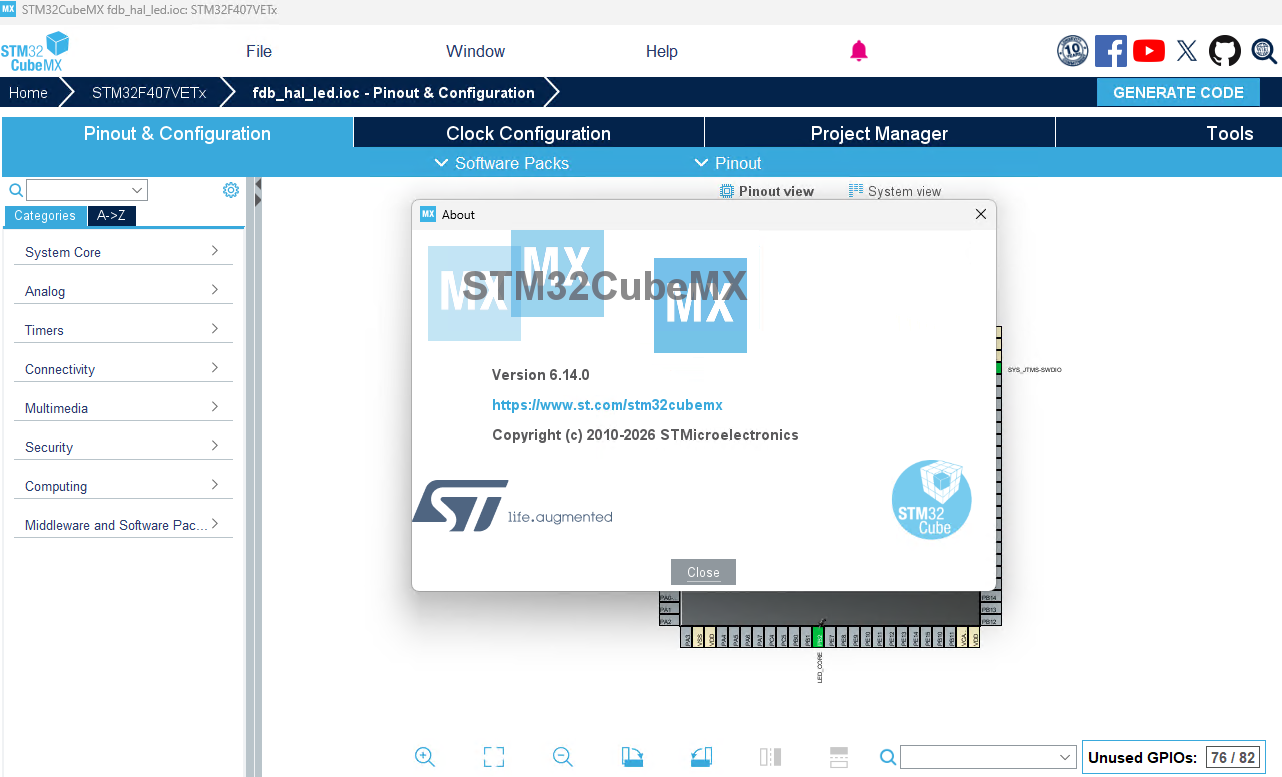

CubeMX、固件包、HAL、CMSIS-Core 和 CMSIS-Device 各有自己的版本号，CubeMX 的版本只是它自己的版本号。

组件	版本/条件	核对位置
STM32CubeMX 工程格式	CubeMX 6.14.0 生成记录	`project.ioc` 中的 `MxCube.Version`
STM32CubeF4 固件包	V1.28.2	`project.ioc` 中的 `ProjectManager.FirmwarePackage`
STM32F4 HAL Driver	V1.8.4	`stm32f4xx_hal.c` 的版本宏
CMSIS-Core(M)	V5.6.0	`cmsis_version.h`
STM32F4 CMSIS-Device	V2.6.11	`stm32f4xx.h`
MCU	STM32F407VET6	`.ioc` 中的 `Mcu.CPN`

版本可以直接从工程文件确认。例如，在 stm32f4xx_hal.c 和 cmsis_version.h 中能找到：

/* stm32f4xx_hal.c */
#define __STM32F4xx_HAL_VERSION_MAIN (0x01U)
#define __STM32F4xx_HAL_VERSION_SUB1 (0x08U)
#define __STM32F4xx_HAL_VERSION_SUB2 (0x04U)

/* cmsis_version.h */
#define __CM_CMSIS_VERSION_MAIN (5U)
#define __CM_CMSIS_VERSION_SUB  (6U)

CMSIS-Device 的版本在 stm32f4xx.h 中，搜索 __STM32F4xx_CMSIS_VERSION_MAIN、SUB1、SUB2。本章对应的值是 0x02、0x06、0x0B，即 2.6.11。

1.3 怎样阅读这一章

第一次阅读可以按下面的顺序做，不用先把所有选读框展开：

读本文第二部分，打开 main.c、gpio.c 和 main.h，找到点灯工程的初始化。
跟着第 3.1～3.6 节追一次 GPIO 写入，分清调用、声明、实现和寄存器定义。
完成第 4.1～4.3 节，给 Keil 加入 BSP，并在工程副本中区分编译错误与链接错误。
读本文第五部分的 Keil 启动流程、第 6.1～6.2 节的 SysTick 和全局初始化，先理解谁调用谁。
按本文第七部分放置手写代码，最后完成第 9.1 节的三个基础实验。

二先打开点灯工程

2.1 从 `main.c` 里熟悉的几行开始

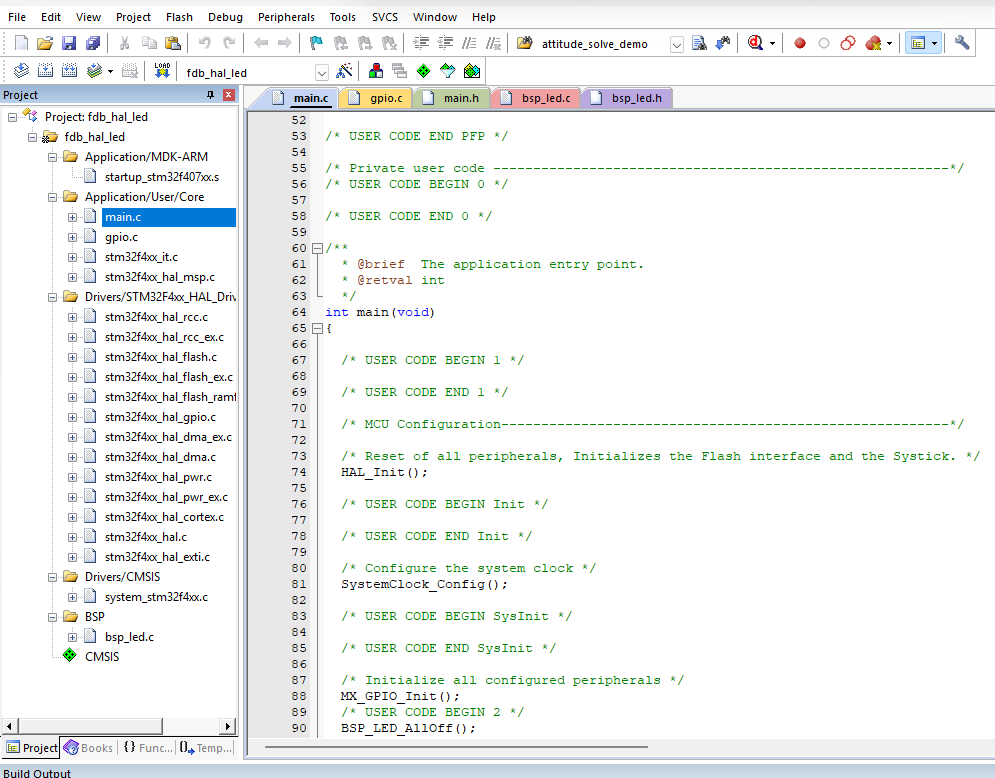

在 Keil 中打开 main.c，找到 main()。先略过文件开头的注释和声明，看看进入主循环之前的调用顺序。下面摘出点灯工程的初始化部分：

HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
BSP_LED_AllOff();

HAL_Init() 做 HAL 的基础初始化；SystemClock_Config() 配置系统时钟；MX_GPIO_Init() 按 CubeMX 中的设置配置引脚；BSP_LED_AllOff() 则是我们自己写的板级函数，让两颗 LED 处于熄灭状态。这个的顺序是有实际意义的：BSP 控制 LED 时，前面的端口时钟和引脚配置必须已经完成。

这几行代码把两类工作放在了一起：CubeMX 生成芯片初始化，我们添加应用所需的功能。main.c 里还会有 Error_Handler()、函数声明和 USER CODE 标记。随着程序变大，可以把业务拆到自己的文件中，main() 继续负责组织初始化和主循环；本文第七部分会说明怎样拆。

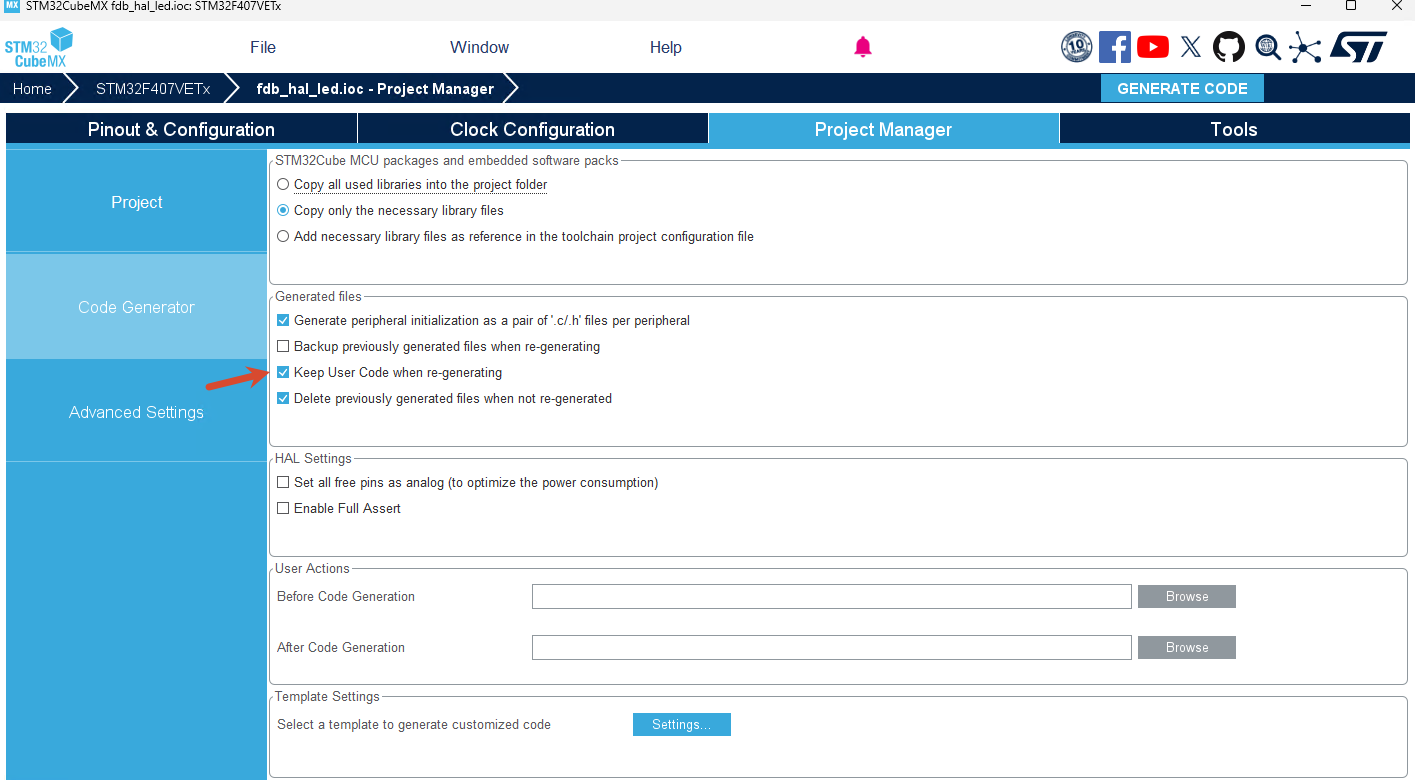

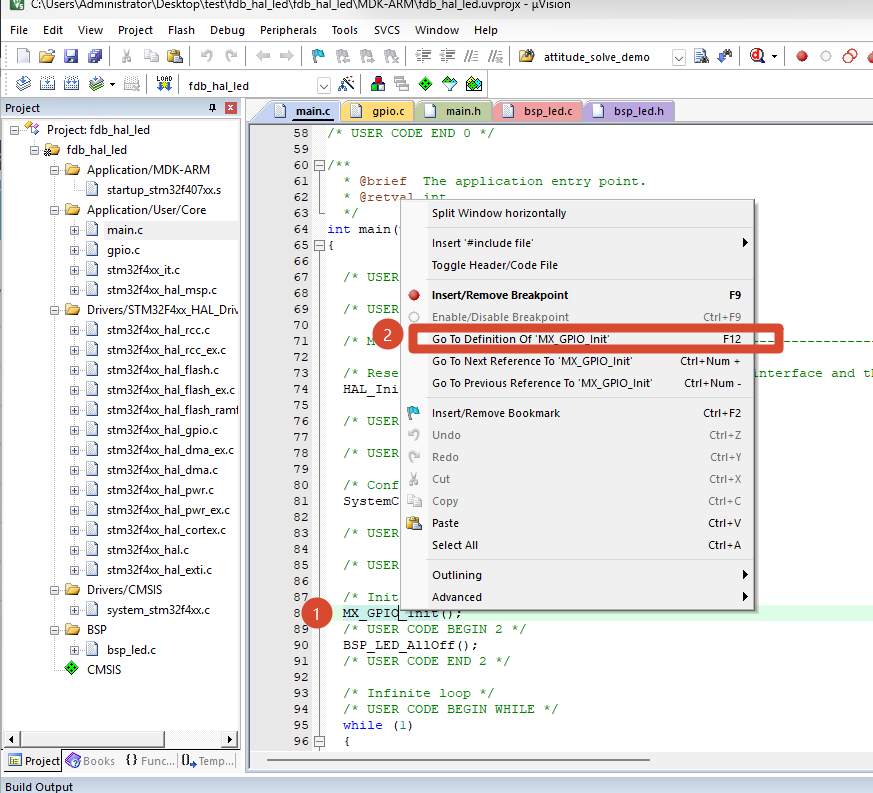

现在先对 MX_GPIO_Init() 执行 “转到定义”。如果在 STM32CubeMX 生成工程时勾选了“每个外设生成一对 .c/.h 文件”，会进入 gpio.c，声明放在 gpio.h；未勾选时，函数可能仍在 main.c。这是生成方式的差别，初始化所做的事情相同。MX_DMA_Init() 等外设初始化也可以按这种方式分文件。

光标先对准这行函数，然后点击鼠标右键，单击 Go To Definition Of "MX_GPIO_Init',就能找到具体的函数定义了。

2.2 对照磁盘目录和 Keil 工程树

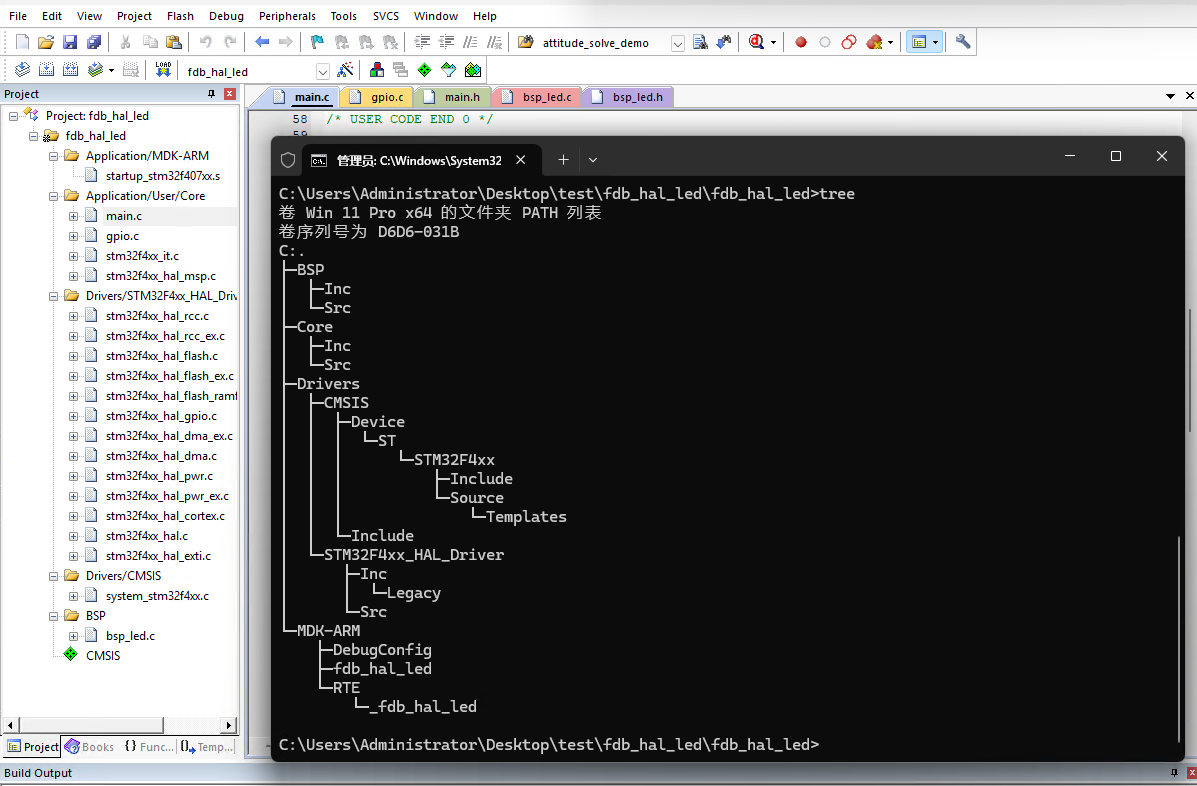

把文件管理器中的工程目录也打开，与 Keil 左侧的工程树放在一起看。启用外设文件分离、并加入 BSP 后，大致是下面的样子：

text

project/
├── Core/
│   ├── Inc/
│   │   ├── gpio.h
│   │   ├── main.h
│   │   ├── stm32f4xx_hal_conf.h
│   │   └── stm32f4xx_it.h
│   └── Src/
│       ├── gpio.c
│       ├── main.c
│       ├── stm32f4xx_hal_msp.c
│       ├── stm32f4xx_it.c
│       └── system_stm32f4xx.c
├── Drivers/
│   ├── CMSIS/
│   │   ├── Device/ST/STM32F4xx/
│   │   └── Include/
│   └── STM32F4xx_HAL_Driver/
│       ├── Inc/
│       └── Src/
├── BSP/
│   ├── Inc/
│   └── Src/
├── MDK-ARM/
│   ├── fdb_hal_led.uvprojx        # Keil 工程配置，名称会随工程变化
│   └── startup_stm32f407xx.s      # Keil 使用的启动文件
└── project.ioc

Core 里是应用入口和生成的初始化代码，Drivers 里是 Arm、ST 提供的支持文件，BSP 是我们自己加的。.ioc 保存 CubeMX 配置，MDK-ARM 中的 .uvprojx 则告诉 Keil 怎样构建工程。先分清配置输入、应用与初始化、厂商接口、启动与存储布局、构建配置这几类，文件名就容易找了。

Keil 左侧的 Group 是工程分组，名称不一定对应磁盘目录【你可以把他理解为虚拟文件夹，只是为了方便我们组织工程】。比如把 bsp_led.c 复制到 BSP/Src 后，Keil 未必会自动编译它，还需要把它加入当前 Target。第 4.3 节会实际检查源文件列表和 Include Paths。

2.3 这些文件通常由谁维护

下面的表可以在以后查文件时使用。第一次阅读先找到 Core、CMSIS、HAL 和 BSP 即可，启动文件与链接布局后面还会展开。

位置	主要提供者	职责	通常如何修改
`Core/Inc`、`Core/Src`	CubeMX + 用户	应用入口、外设初始化、MSP、中断入口	USER CODE 区或按项目规则维护
`Drivers/CMSIS/Include`	Arm	Cortex-M 内核寄存器、编译器抽象、内核内联函数	通常不改
`Drivers/CMSIS/Device/ST/...`	ST	STM32F407 设备头、系统文件、启动模板	通常不改，按固件包升级
`Drivers/STM32F4xx_HAL_Driver`	ST	HAL/LL 外设驱动	通常不直接改；通过配置和自己的模块扩展
`startup_stm32f407xx.s`	ST/工具链模板	向量表、复位入口、默认异常处理	只在明确理解启动与工具链时修改
`.ld`/Scatter 文件	工具链模板 + 项目	定义 Flash/RAM 区域和段布局	Bootloader、外部 RAM、特殊段时按设计修改
`.ioc`	CubeMX	记录芯片、时钟、引脚与代码生成配置	优先用 CubeMX 修改，提交前审查 diff
`BSP`、`App`	项目	隔离板级硬件、业务和服务	由项目人员维护

2.4 `.ioc` 怎样变成这些 C 文件

回到 CubeMX 看一次生成过程，就能理解 Core 与 Drivers 为什么分开放。UM1718 Rev 50 给出了下面的关系图：

图源：UM1718 Rev 50，Figure 1。

CubeMX 读取芯片资料、选定的软件包和用户配置，复制或引用驱动库，再生成初始化代码与 IDE 工程文件。比如在界面上把 PB8 设为输出，工具会把对应配置写进 GPIO 初始化函数；但 LED 按什么节奏闪、什么时候报警，需要由应用代码决定。生成后的工程再交给 Keil 等工具编译，CubeMX 本身不承担编译工作。

用文本编辑器打开 .ioc，会看到这样的内容：

ini

#MicroXplorer Configuration settings - do not modify
CAD.formats=
CAD.pinconfig=
CAD.provider=
File.Version=6
GPIO.groupedBy=Group By Peripherals
KeepUserPlacement=false
Mcu.CPN=STM32F407VET6
Mcu.Family=STM32F4
Mcu.IP0=NVIC
Mcu.IP1=RCC
Mcu.IP2=SYS
Mcu.IPNb=3
Mcu.Name=STM32F407V(E-G)Tx
Mcu.Package=LQFP100

2.5 `main.h` 里的引脚名字从哪里来

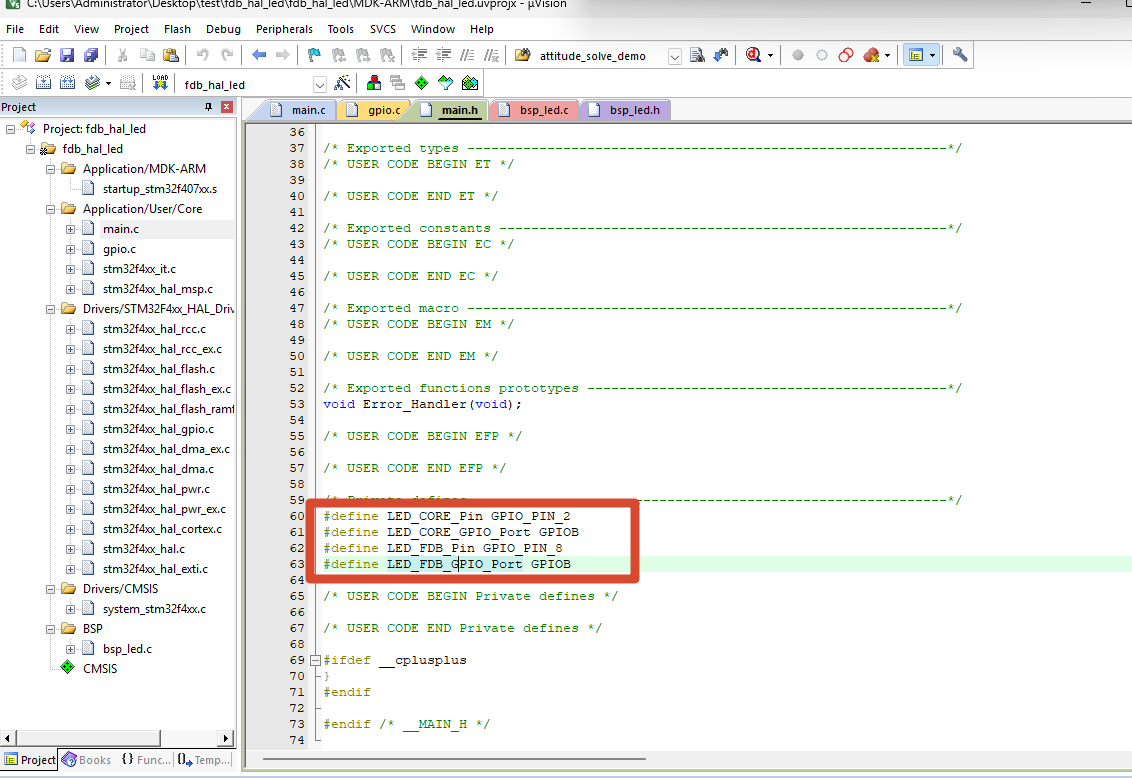

第 11 章给 LED 引脚设置了 User Label，CubeMX 会在 main.h 中生成相应的端口宏和引脚宏。以底板 LED 为例，应用里看到的是 LED_FDB_GPIO_Port、LED_FDB_Pin，它们最终对应 GPIOB 和第 8 位引脚掩码。gpio.c 使用这些名字完成初始化，bsp_led.c 也可以使用它们控制 LED。

main.h 还常放着 Error_Handler() 等声明。项目变大后，模块自己的接口放在各自头文件；板级映射需要集中管理时，可以另设 board.h 或 BSP 私有头。这样其他模块不用为了调用一个业务函数，把 main.h 中的内容全部引进来。

这里可以做一个小观察：在工程副本中只改变一个 GPIO 的 User Label 或者输出速度，生成后查看 .ioc、main.h、gpio.c 的差异。前者记录配置，后两者分别体现名字和初始化参数的变化。

三跟着一次 GPIO 写入读库文件

3.1 从调用处找到声明和实现

在第 11 章的 bsp_led.c 中找到 BSP_LED_Set()，里面会调用 HAL_GPIO_WritePin()。

对 HAL_GPIO_WritePin() 使用“转到声明/定义”。如果先跳到 stm32f4xx_hal_gpio.h，看到的是函数原型：

void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx,
                       uint16_t GPIO_Pin,
                       GPIO_PinState PinState);

项	含义与使用条件
`GPIOx`	GPIO 端口实例，例如 `GPIOB`；对应端口时钟必须已使能
`GPIO_Pin`	`GPIO_PIN_x` 组成的引脚位掩码，可以同时指定多个引脚
`PinState`	`GPIO_PIN_SET` 置位，`GPIO_PIN_RESET` 复位；LED 亮灭还取决于实际电路板的极性
返回值	`void`，没有 HAL 状态码；

头文件告诉编译器“这个函数怎样调用”，真正实际执行的代码在 stm32f4xx_hal_gpio.c 中。继续跳转到实现；如果 IDE 没有跳到想看的位置，全局搜索函数名也能找到。搜索时区分函数声明、定义和调用，不必依赖某一个编辑器快捷键。

3.2 HAL 最后写了哪个寄存器

下面是 HAL_GPIO_WritePin() 的核心分支，省略了函数外壳和参数断言：

if (PinState != GPIO_PIN_RESET)
{
    GPIOx->BSRR = GPIO_Pin;
}
else
{
    GPIOx->BSRR = (uint32_t)GPIO_Pin << 16U;
}

GPIOx 是调用时传进来的端口地址，GPIO_Pin 是引脚位掩码。把输出锁存位置 1 时，掩码写进 BSRR 的低 16 位；清 0 时，先左移 16 位，再写进高 16 位。BSRR 的全称是位设置/复位寄存器（Bit Set/Reset Register），置位和复位规则见 RM0090 Rev 21 的 GPIO 寄存器章节。

还是不太理解的，可以返回去看第八章的介绍。[8]认识GPIO。

例如，GPIO_PIN_8 是 1U << 8，值为 0x0100，不是整数 8。向 BSRR 写 0x00000100，会把输出数据寄存器（Output Data Register，ODR）的第 8 位置 1；写 0x01000000，会把这一位清 0。其他引脚位没有被选中，不会因为这次写操作而改变。相比先读 ODR、修改后再整字写回，BSRR 避免了把其他位的旧值一起写回的问题。

一次 BSRR 写入可以原子地完成相应置位/复位操作，但两个模块如果同时控制 PB8，最终电平仍取决于谁后写。板级驱动需要约定由谁控制这个引脚。GPIO_PIN_SET 表示把对应输出锁存位置 1。在本章推挽输出配置下，通常对应输出高电平；开漏输出时则表示释放输出。底板 PB8 LED 是低电平点亮，所以把 ODR 第 8 位置 1 对应的是熄灭，亮灭意图由 BSP 根据电路极性转换。

3.3 `GPIOB` 和 `BSRR` 是怎样对应到地址的

接着看 GPIOx->BSRR。要把它与实际寄存器联系起来，需要分别找到端口地址和成员偏移。指针和结构体还不熟悉时，先对照下面几项：

表达式	在这个例子中的意思
`GPIOB_BASE`	GPIOB 寄存器区的起始地址
`GPIO_TypeDef *`	按 GPIO 寄存器布局解释这片地址的指针类型
`GPIOx->BSRR`	访问这个端口中 BSRR 对应的位置
`GPIO_PIN_8`	选中第 8 位的掩码 `0x0100`，不是把编号 8 直接写进寄存器

类型转换只是让编译器按指定布局计算访问地址，不会在这片地址新建一个普通结构体。

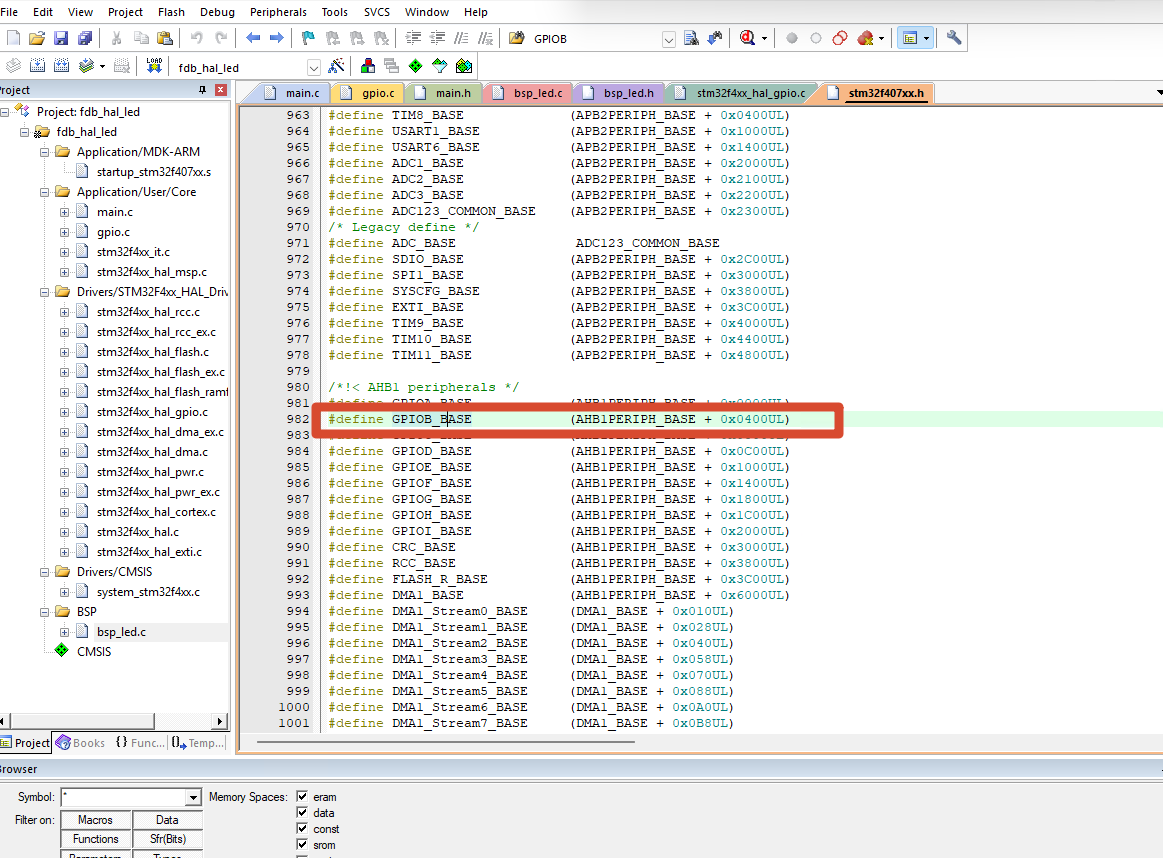

先回到调用处，跟着传入的端口实参查。例如 LED_FDB_GPIO_Port 在 main.h 中展开为 GPIOB；再查 GPIOB，会进入 stm32f407xx.h，看到它由 GPIOB_BASE 转换为 GPIO_TypeDef *。这条线回答“访问的是哪个端口”。

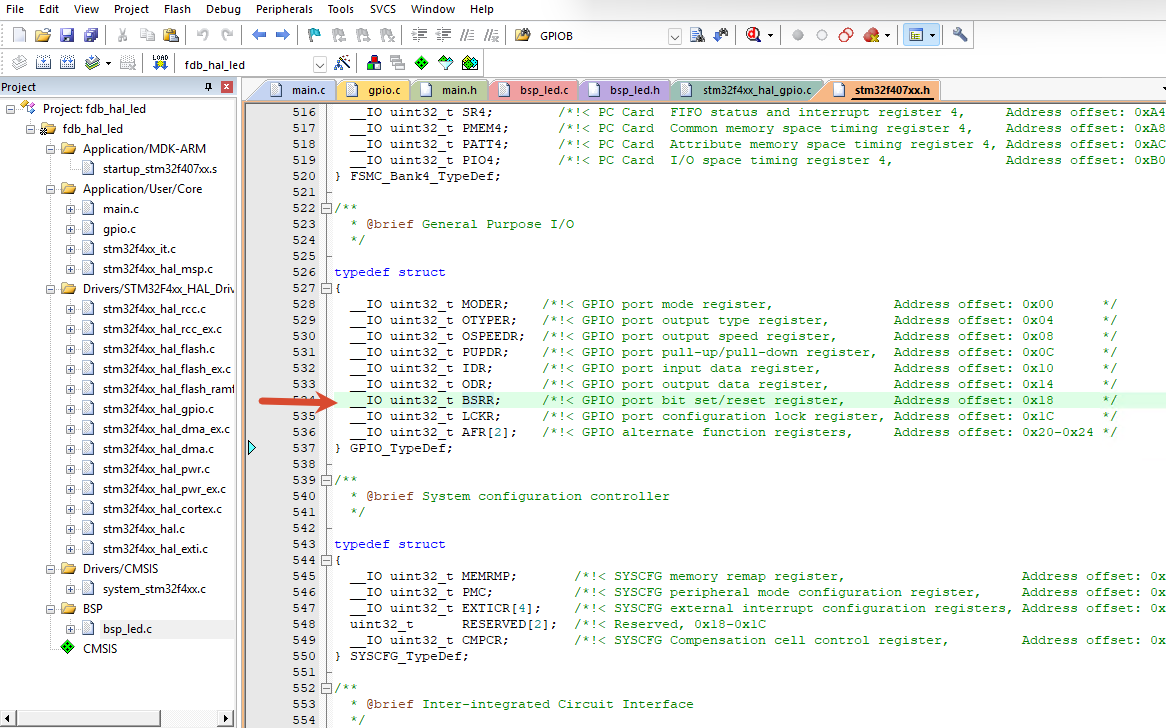

再从形参类型 GPIO_TypeDef 找到结构体定义，检查 BSRR 成员的位置。对 STM32F407，GPIOB 基地址是 0x40020400，BSRR 偏移为 0x18，因此本次访问对应地址 0x40020418。地址、偏移和访问规则都可在 RM0090 Rev 21 的存储器映射与 GPIO 章节核对。这样，C 语言里的“结构体成员访问”就和芯片上的寄存器地址接上了。

stm32f407xx.h 还定义了 GPIO、RCC 等外设的寄存器结构、基地址和位掩码，例如 RCC_AHB1ENR_GPIOBEN，以及 IRQn_Type 中断编号。这些内容属于 ST 提供的 CMSIS-Device 支持。

选读：寄存器前的 __I、__O、__IO 表示什么

寄存器成员前常见的 __I、__O、__IO，表达软件的访问方向：

宏	常见展开	表达意图
`__I`	`volatile const`	软件只读
`__O`	`volatile`	软件只写
`__IO`	`volatile`	软件可读写

三个宏都包含 volatile。外设寄存器的内容可能由硬件自行改变，而且读写寄存器本身也可能触发硬件动作。因此，编译器需要保留程序所要求的寄存器读写，不能像处理普通变量那样，随意复用上次读取的值，或删除看似多余的写入。

常说的“每次都重新读写寄存器”，主要是在描述这种对编译器优化的约束。这里要避免混淆：volatile 本身不会关闭处理器的硬件 Cache，也不自动提供原子操作、线程同步或内存屏障，你可以理解为这就是个提醒，是为了让编译器在编译固件的时候注意一下。

3.4 为什么 CMSIS 目录又分成内核和设备两部分

刚才找到的 stm32f407xx.h 描述 STM32F407 外设；再打开 Drivers/CMSIS/Include/core_cm4.h，看到的则是 Cortex-M4 内核资源。它们来自不同层次，所以分开放置。

Arm 提供 CMSIS-Core 的规范与实现。先认两个与本章有关的资源：嵌套向量中断控制器（Nested Vectored Interrupt Controller，NVIC）管理外设中断，SysTick 是内核里的系统滴答定时器，点灯工程用它推进 HAL 时基。

选读：以后还会遇到的内核资源

名称或接口	用途
SCB（System Control Block，系统控制块）	内核系统控制，例如向量表位置
MPU（Memory Protection Unit，存储器保护单元）	内存区域的访问保护
DWT（Data Watchpoint and Trace，数据观察点与跟踪）	数据观察与周期计数等调试功能
CoreDebug	内核调试寄存器接口
`__NOP()`、`__WFI()`	空操作、等待中断等内核指令接口
`__disable_irq()`、`__get_PRIMASK()`	中断屏蔽控制与状态读取

这些定义也能沿 CMSIS 头文件找到，编译器相关的内联、对齐和屏障由相应抽象统一处理。当前先知道它们属于内核接口，不用逐个记住。

ST 按 CMSIS 规范补上 STM32F4 的设备头、系统文件和启动模板。不同厂商都可以使用 Cortex-M4 内核，但各自的 GPIO、时钟等外设不一定相同，所以不能共用一份设备寄存器头文件。

工程为什么会选中 stm32f407xx.h？打开上一级 stm32f4xx.h，能找到类似下面的型号选择分支：

#if defined(STM32F407xx)
#include "stm32f407xx.h"
#endif

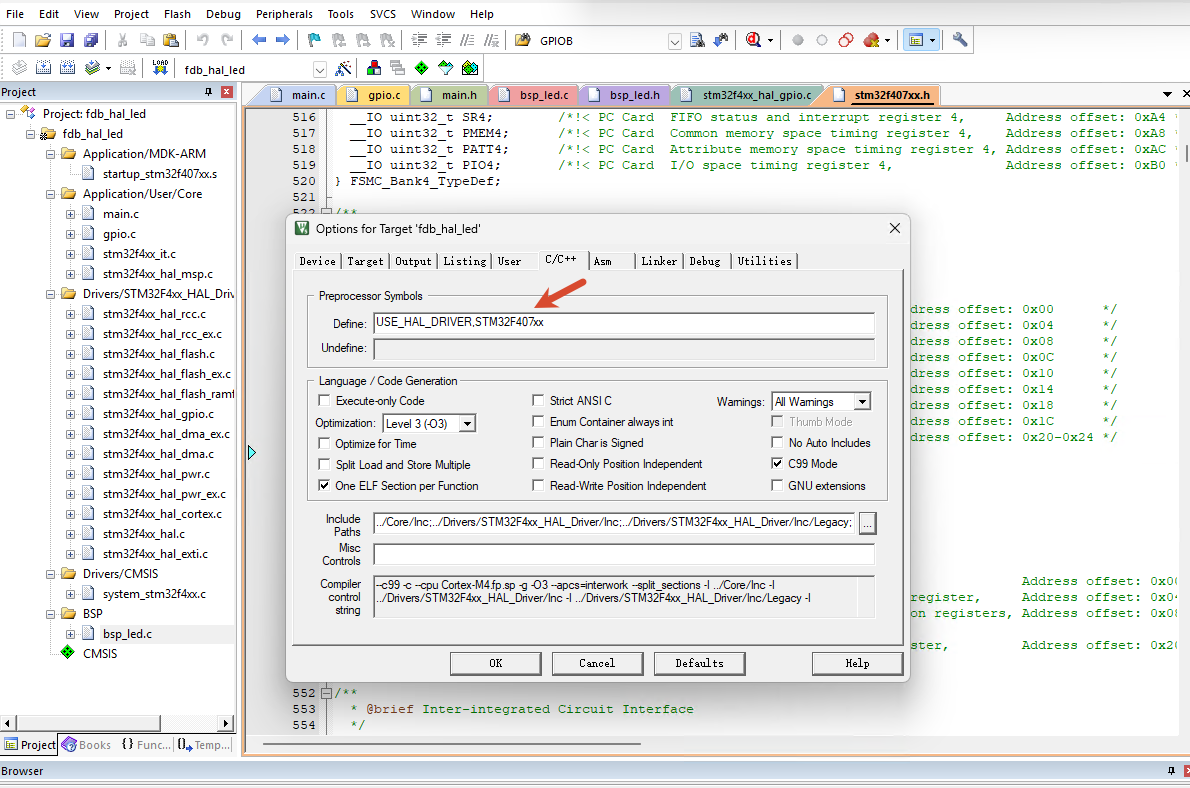

Keil 的 C/C++ 预定义宏中通常有 STM32F407xx。宏选错时，可能缺少某个外设或中断名字，也可能部分代码仍能编译，却使用了另一型号的寄存器定义。设备宏、启动文件、链接布局和板上的芯片要对应起来，不能只看工程名称写着“F407”。

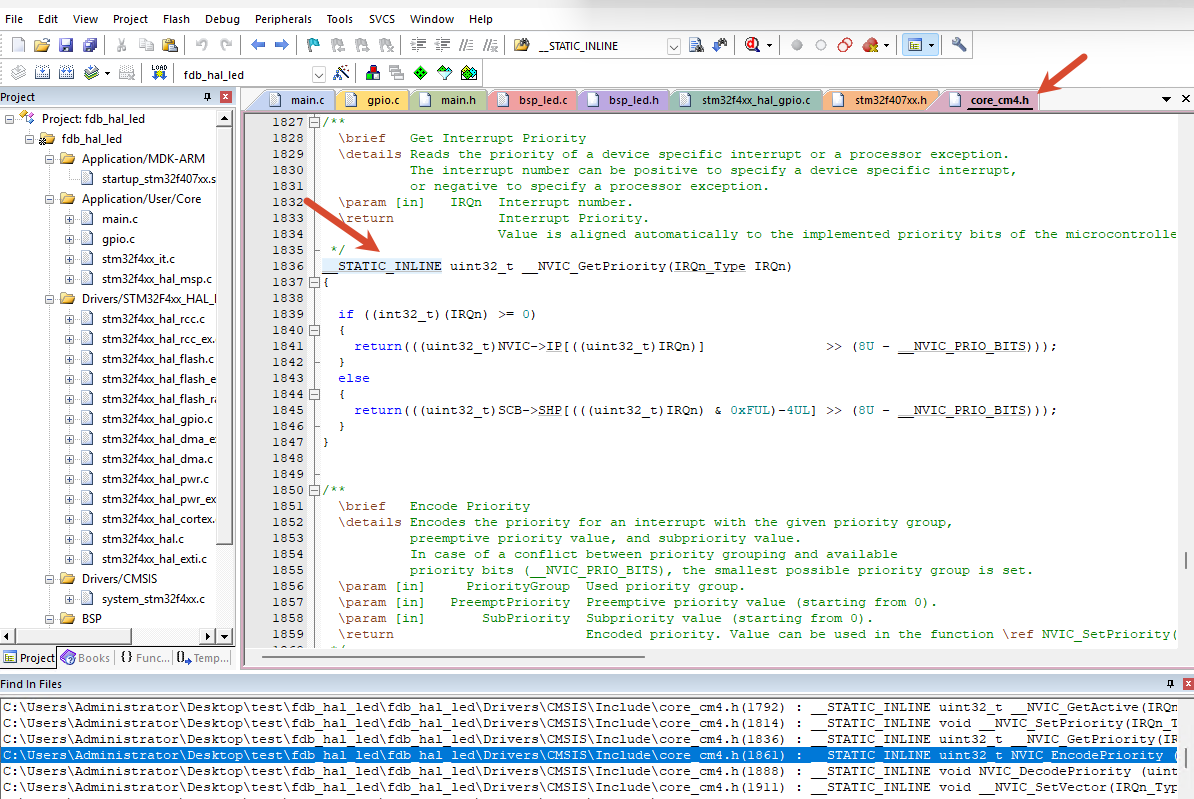

追源码时还会遇到另一种情况：某个接口只有头文件里的实现，找不到对应 .c。许多 CMSIS 函数用 __STATIC_INLINE 等宏定义成内联函数，这是正常的；展开宏、读头文件内的函数体即可。

3.5 HAL 头文件为什么能层层包含进来

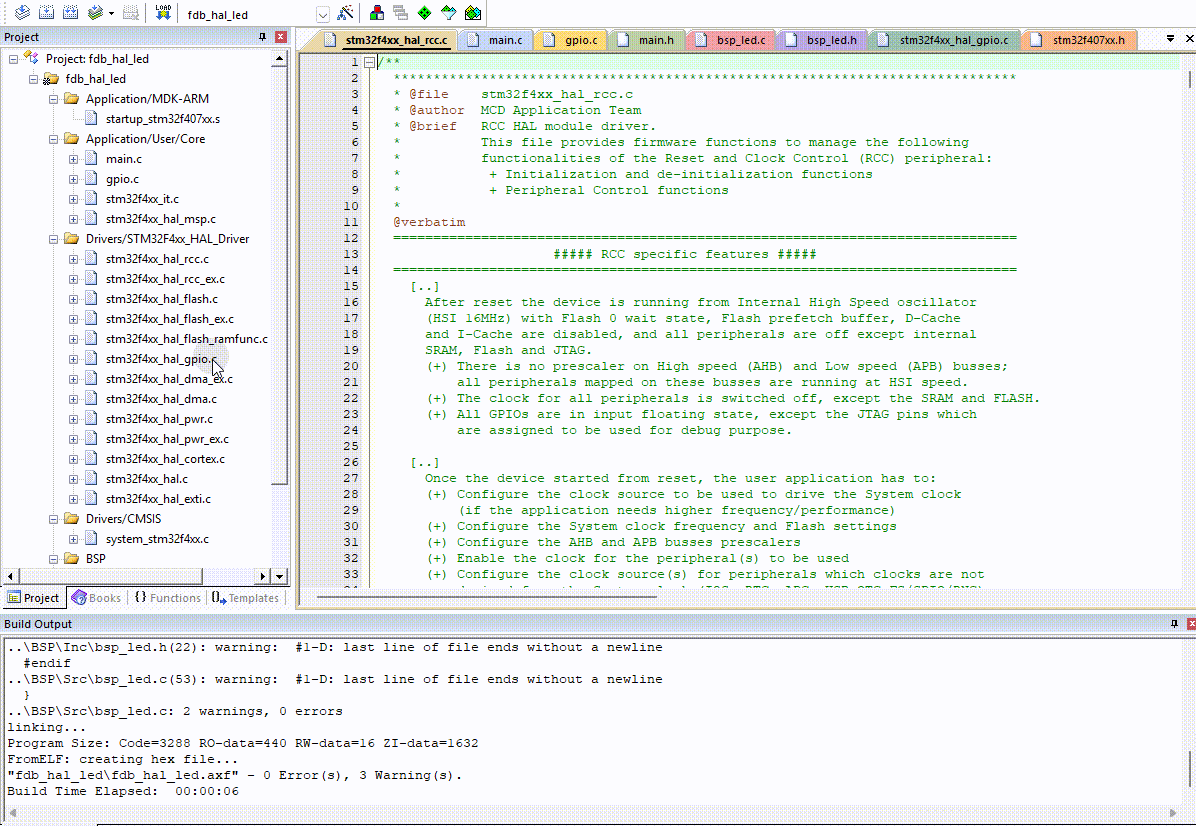

回到 Drivers/STM32F4xx_HAL_Driver，目录中同一外设的 .h 和 .c 通常成对出现：

text

Drivers/STM32F4xx_HAL_Driver/
├── Inc/
│   ├── stm32f4xx_hal.h
│   ├── stm32f4xx_hal_def.h
│   ├── stm32f4xx_hal_gpio.h
│   ├── stm32f4xx_hal_rcc.h
│   └── stm32f4xx_ll_*.h
└── Src/
    ├── stm32f4xx_hal.c
    ├── stm32f4xx_hal_gpio.c
    ├── stm32f4xx_hal_rcc.c
    └── stm32f4xx_ll_*.c

stm32f4xx_hal.h 是 HAL 总入口，stm32f4xx_hal_def.h 提供公共定义，各外设文件提供相应 API。

先从手上的文件往下找。第 11 章的 bsp_led.c 包含 main.h；CubeMX 生成的 main.h 直接包含 stm32f4xx_hal.h。HAL 总头再包含应用自己的 stm32f4xx_hal_conf.h，配置头按照模块宏引入 GPIO 等外设头文件：

text

bsp_led.c（也可从 main.c 开始）
    → main.h
    → stm32f4xx_hal.h
    → stm32f4xx_hal_conf.h
    → stm32f4xx_hal_gpio.h

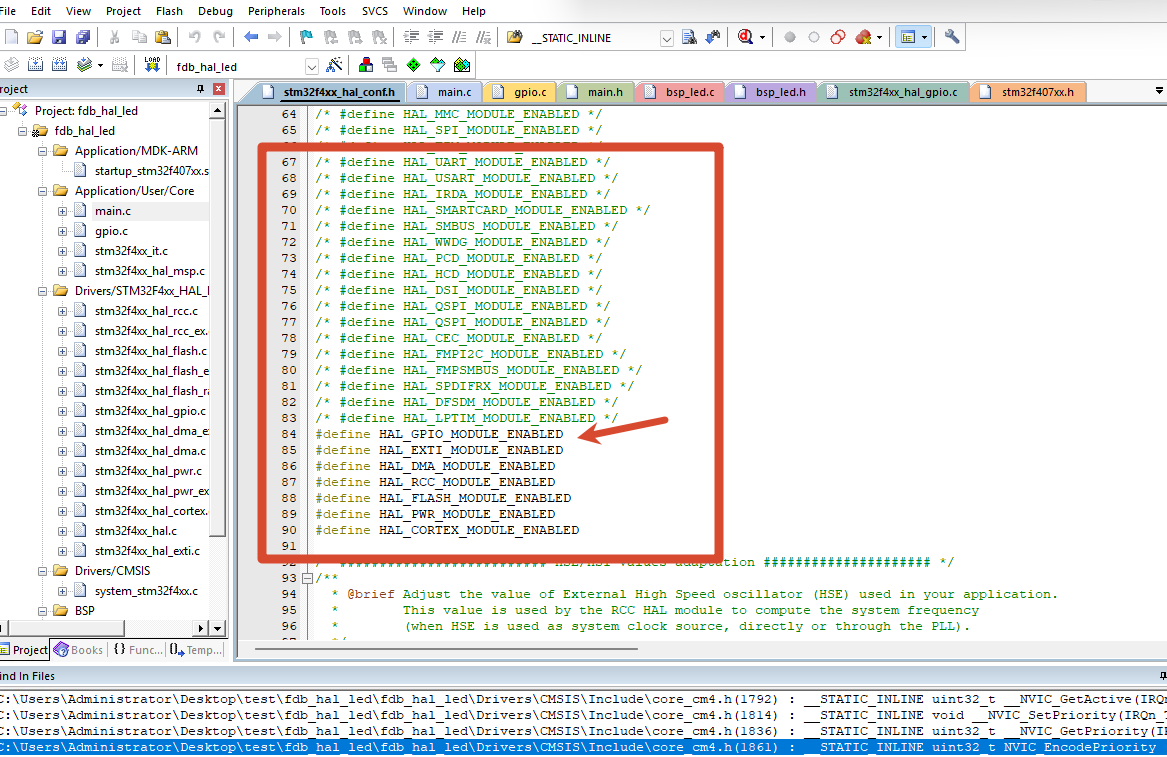

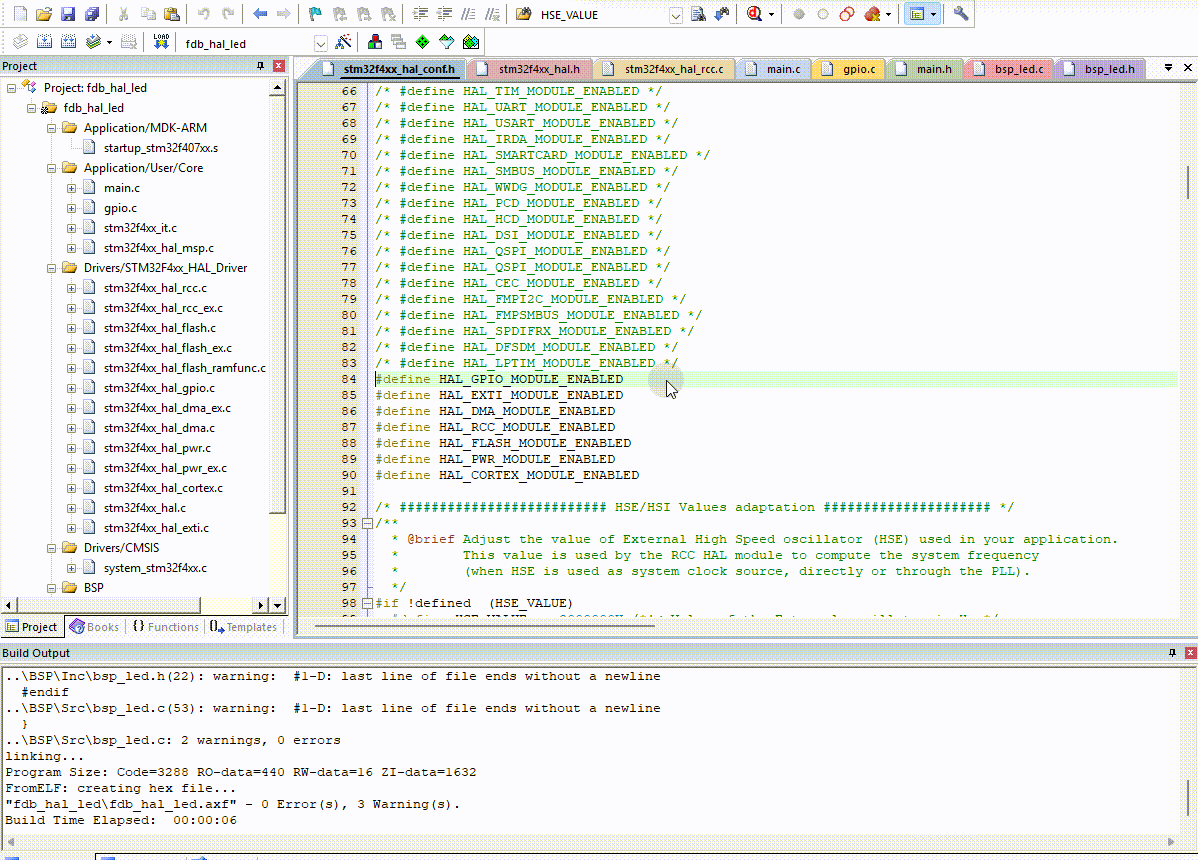

在自己的工程中逐层查看 #include，确认实际走的是哪条路径。配置头中会看到这些开关：

#define HAL_MODULE_ENABLED
#define HAL_GPIO_MODULE_ENABLED
#define HAL_RCC_MODULE_ENABLED
#define HAL_CORTEX_MODULE_ENABLED

在这个配置头里搜索 HAL_GPIO_MODULE_ENABLED，可以看到它控制 #include "stm32f4xx_hal_gpio.h"。这样，GPIO 的类型、引脚宏和函数声明才沿包含关系进入调用文件。STM32F407xx 负责选择设备头，HAL_GPIO_MODULE_ENABLED 控制 GPIO 模块的相关包含和条件编译。

另一个常见工程宏是 USE_HAL_DRIVER：设置后，stm32f4xx.h 会继续包含 HAL 总头。这是一条设备头引入 HAL 的路径。

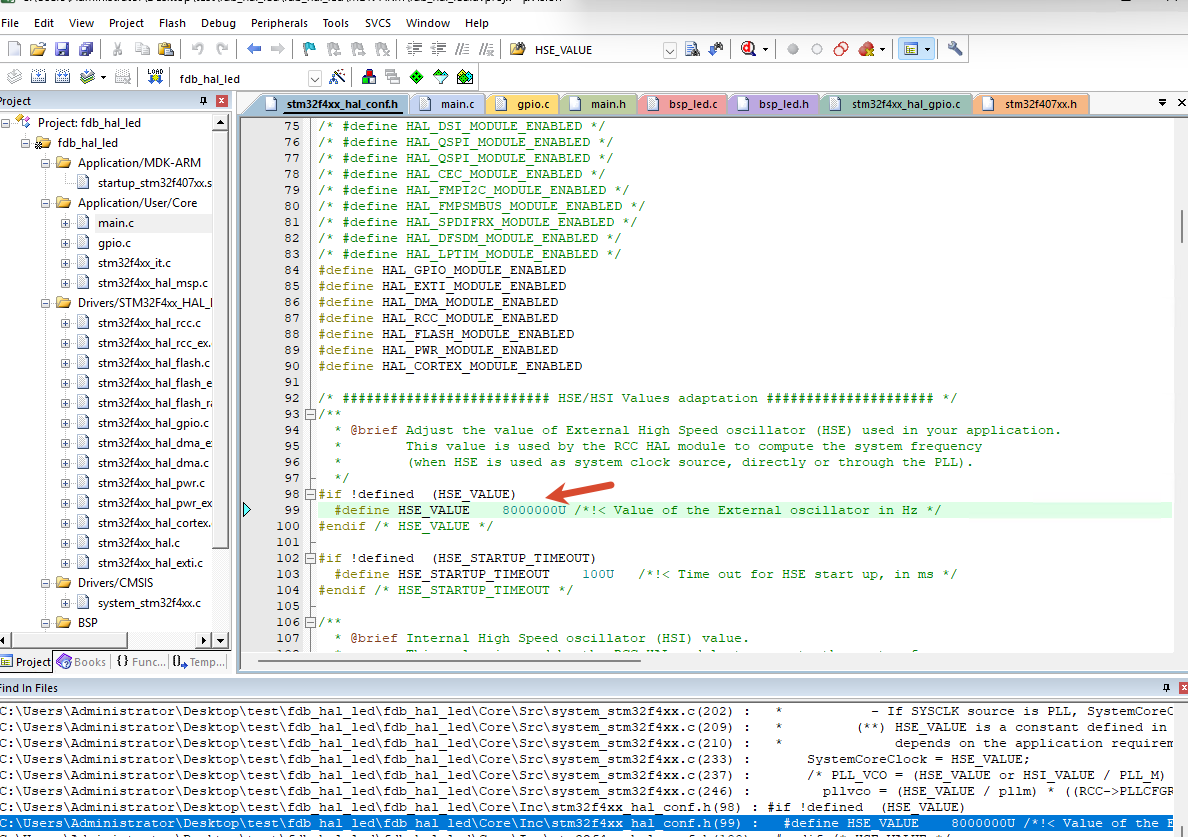

配置头里还保存 HSE/HSI 常量、HAL 时基优先级、断言等配置。特别是 HSE_VALUE，它只是软件计算频率时使用的常量，要与板上真实晶体或外部时钟频率一致，修改它不会改变晶体本身的频率。天空星核心板上面所贴的高速晶振都是8Mhz的。

3.6 把刚才经过的文件连起来

到这里，我们已经实际打开了调用文件、HAL 头文件、HAL 实现和 CMSIS 设备头。回头看这张图，就能知道每一步是在查什么：

flowchart TD
    A["调用点\nBSP_LED_Set"] --> B["声明\nstm32f4xx_hal_gpio.h"]
    B --> C["实现\nstm32f4xx_hal_gpio.c"]
    C --> D["设备定义\nGPIO_TypeDef、GPIOB"]
    D --> E["硬件寄存器\nGPIOB_BSRR"]
    E --> F["参考手册\n偏移、位域、写入语义"]

图中的箭头表示源码查找顺序。运行时并不会“先执行头文件，再执行结构体定义”，实际执行的是 BSP 调用 HAL，HAL 再写寄存器。

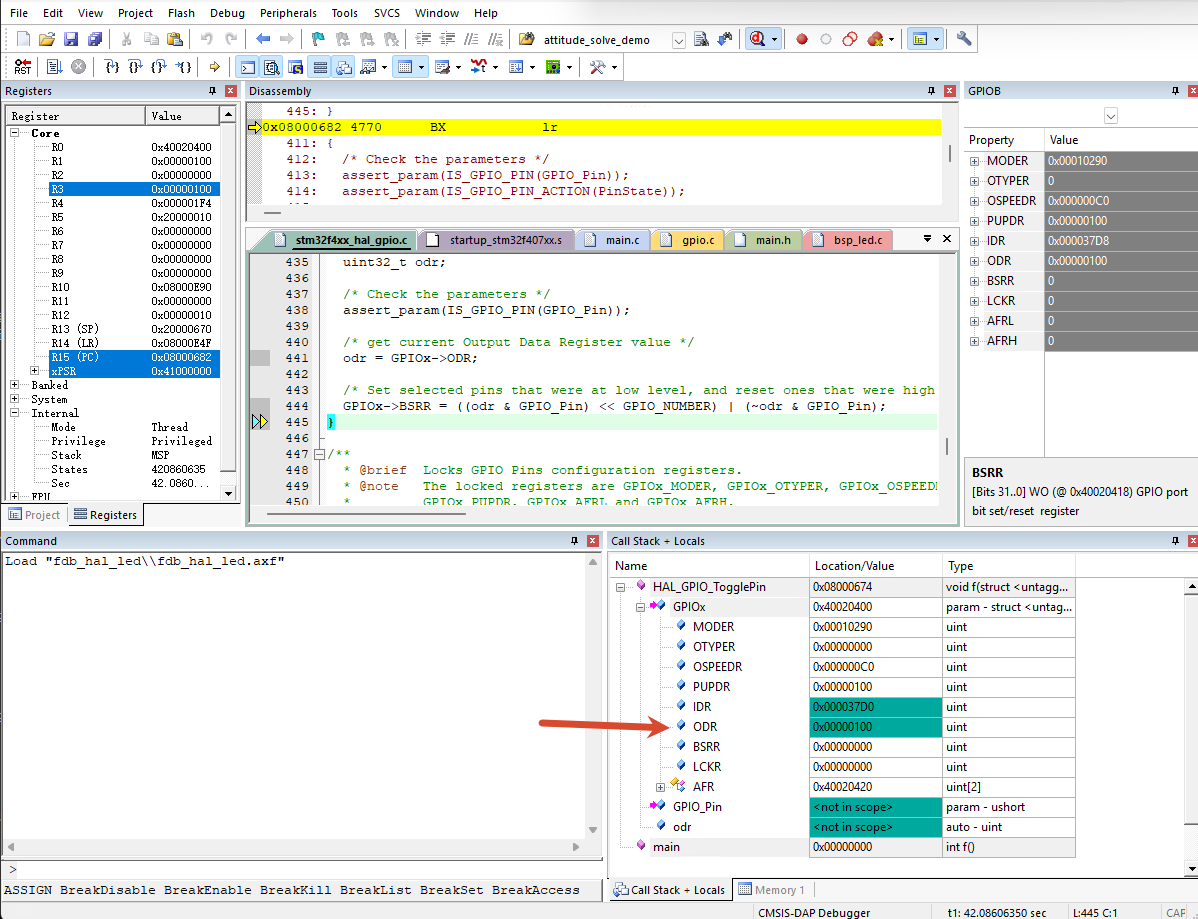

如果你手里就有筑基学习板和调试器，可以在第 11 章固定亮灭的调用处设置断点，进入 HAL 实现，单步执行 BSRR 写入，观察 GPIOB->ODR 对应位和引脚电平。BSRR 用于发出置位/复位操作，输出锁存状态应看 ODR。

3.7 HAL、LL 和自己的代码怎样分工

把视线从 GPIO 放回整个工程，可以得到下面的依赖关系：

flowchart TD
    APP["应用层 App\n状态机、业务逻辑"] --> BSP["BSP/设备驱动\n板级极性、器件协议"]
    BSP --> HAL["STM32F4 HAL/LL\n外设通用驱动"]
    INIT["Core 初始化层
main、GPIO
MSP、中断入口"] --> HAL
    HAL --> DEVICE["CMSIS-Device
STM32F407
寄存器与 IRQ 定义"]
    DEVICE --> CORE["CMSIS-Core\nCortex-M4 内核接口"]
    DEVICE --> PERIPH["STM32F407 外设寄存器"]
    CORE --> CPU["Cortex-M4 内核寄存器"]
    IOC[".ioc + CubeMX"] -. "复制或引用驱动库" .-> HAL
    IOC -. "生成初始化与工程配置" .-> INIT

实线表示主要依赖，虚线表示 CubeMX 的生成工作。CubeMX 生成 Core 中的初始化骨架，复制或引用驱动；BSP 和 App 由项目维护。图里的 Core 目录是工程目录名，不能与 CMSIS-Core 这个内核接口组件混为一谈。

HAL 提供外设接口，CMSIS 提供内核和芯片定义，BSP 把板上的引脚、电平和器件对应起来。先用这三个分工理解点灯代码即可。

选读：什么时候考虑 LL 或直接访问寄存器

HAL 把外设初始化、轮询、中断、直接存储器访问（Direct Memory Access，DMA）和状态管理组织成统一风格的 API。同系列迁移时，这能省下不少重复工作，但时钟、引脚、DMA 映射、中断和外设能力仍要按目标芯片配置；涉及带缓存的其他芯片时，还要处理缓存一致性。

低层驱动（Low-Layer，LL）更接近寄存器，通常较少管理状态，很多接口也放在头文件中。需要严格控制访问顺序、调用开销或特殊功能时，可以考虑 LL 或直接访问寄存器。初始化之外的状态、超时、并发和错误恢复则需要由自己的驱动代码处理。

我建议先让一个外设的管理方式清楚。若一个驱动正在使用外设，另一个模块又用 LL 重配关键控制位，原驱动依赖的配置与状态就可能被破坏。也可以由 HAL 完成初始化，再由 LL 处理经过设计的高频数据路径，但要写清哪些寄存器允许修改、何时交接，以及失败后谁负责恢复。

四这些文件怎样变成固件

4.1 从源文件到 AXF、HEX 和 BIN

前面打开了很多 .h 和 .c。现在点一次 Rebuild，看构建输出，就会发现它们参与的方式不同：C 源文件经过预处理、编译和汇编形成目标文件，启动汇编也形成目标文件，最后由链接器把目标文件与运行库组合起来。

flowchart TD
    SRC["C 源文件与它包含的头文件"] --> CC["预处理、编译、汇编"]
    CC --> OBJ["目标文件 .o"]
    ASM["启动汇编文件 .s"] --> AS["汇编"]
    AS --> OBJ
    OBJ --> LINK["链接器"]
    LIB["运行库与 Scatter / .ld 布局规则"] --> LINK
    LINK --> ELF["ELF / AXF 固件与 Map 文件"]
    ELF --> BIN["按下载方式使用 AXF、HEX 或 BIN"]

.h 通常通过 #include 成为某个 C 文件的输入，不单独编译；.ioc 是 CubeMX 的配置输入，不进入这个编译过程。Keil 工程配置决定源文件、宏和头文件搜索路径，链接布局决定代码、数据和栈等放在什么地址。

所以找不到头文件发生在编译调用代码时，找不到函数实现则通常发生在链接时。下面用点灯工程做一次对照，差别就很直观了。

4.2 头文件能找到，为什么还会链接失败

HAL_GPIO_WritePin() 的声明在头文件中，实现却在 stm32f4xx_hal_gpio.c 中。调用文件能看到声明，只说明编译器知道该怎样生成调用；链接器还要找到函数实现。

对本章的包含方式，需要同时启用 HAL_GPIO_MODULE_ENABLED，并让 GPIO 源文件参与编译链接。前者控制头文件包含和驱动中的条件编译，后者决定实现是否被构建。即使 .c 已加入工程，模块宏关闭后，其中的函数也可能被预处理排除。

在工程副本中先全量构建一次，确认原工程正常，再做下面的操作。每次只改一项，记录首条相关报错，恢复后再做下一项；这个实验只观察构建过程，不需要下载到板上。

操作	保持不变	预期观察
从当前 Target 排除 `stm32f4xx_hal_gpio.c`，然后 Rebuild	GPIO 模块宏与实际 HAL 调用	调用点可以编译，但链接器报告缺少 GPIO 函数实现
恢复源文件，只注释 `HAL_GPIO_MODULE_ENABLED`，然后 Rebuild	点灯工程的 GPIO 调用	按本章包含关系，GPIO 类型或声明缺失，通常先在编译阶段暴露问题
恢复宏和源文件，再次 Rebuild	其余配置全部不变	回到原本可构建的状态

Keil 的链接错误常写成 Undefined symbol，GNU 常写成 undefined reference。具体报错文字可能不同，但都可以顺着缺失的函数名找到实现文件。

从当前 Target 排除 stm32f4xx_hal_gpio.c，然后 Rebuild ：

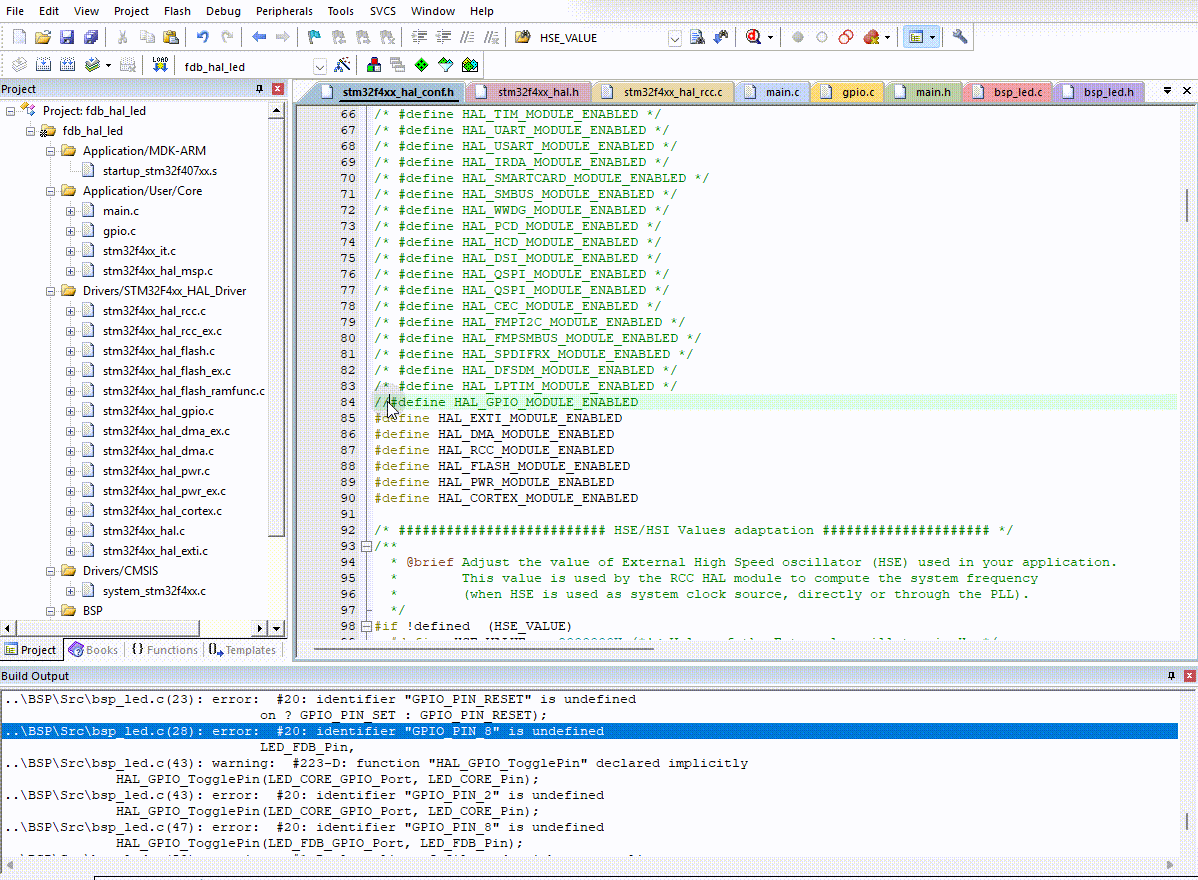

只注释 HAL_GPIO_MODULE_ENABLED，然后 Rebuild ：

恢复宏和源文件，再次 Rebuild ：

4.3 把 `bsp_led.c` 加入当前工程

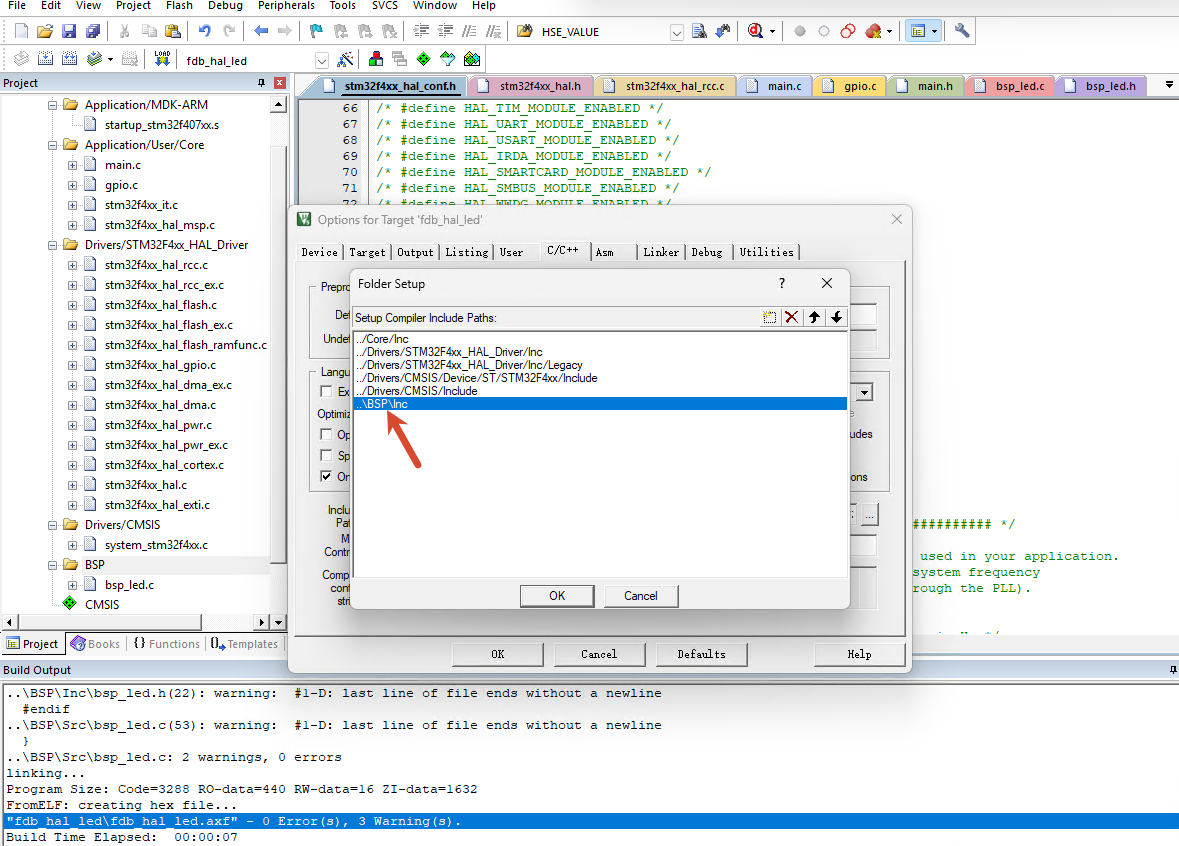

自己添加模块时，也要把刚才的两件事落实到工程配置。以 BSP 为例，在 Keil 中把 bsp_led.c 加入当前 Target 的 Group，再在 C/C++ 的 Include Paths 中添加指向 BSP/Inc 的路径。按本文目录结构，.uvprojx 位于 MDK-ARM 中，这里应填写 ..\BSP\Inc；相对路径以 Keil 工程文件所在目录为基准。头文件路径让编译器找到 bsp_led.h，源文件列表让编译器构建实现。

添加后检查文件是否被当前构建配置排除，再 Rebuild，确认输出中确实编译了 bsp_led.c。

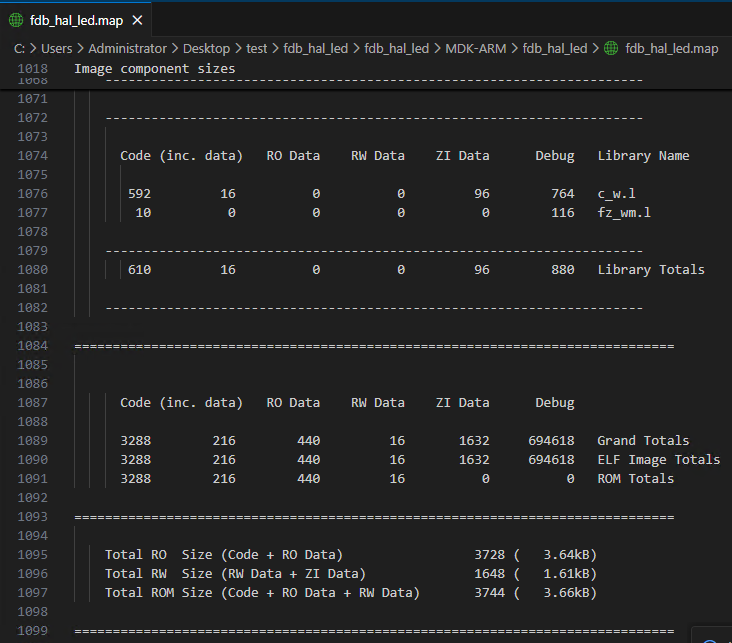

4.4 用 Map 文件确认最终链接结果

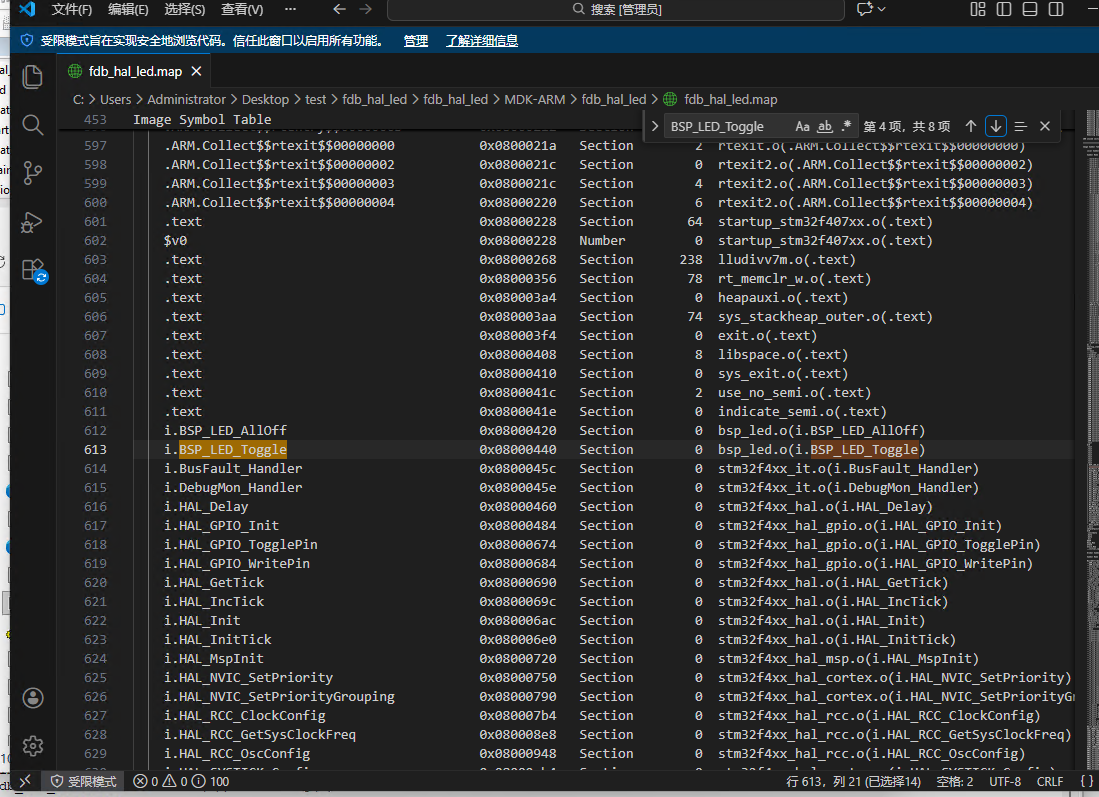

第一次先记住：Map 是本次链接结果的清单，能确认函数最终来自哪里。需要排查代码体积或弱定义覆盖时，再展开下面的步骤。

选读：在 Keil 中找符号、来源和地址

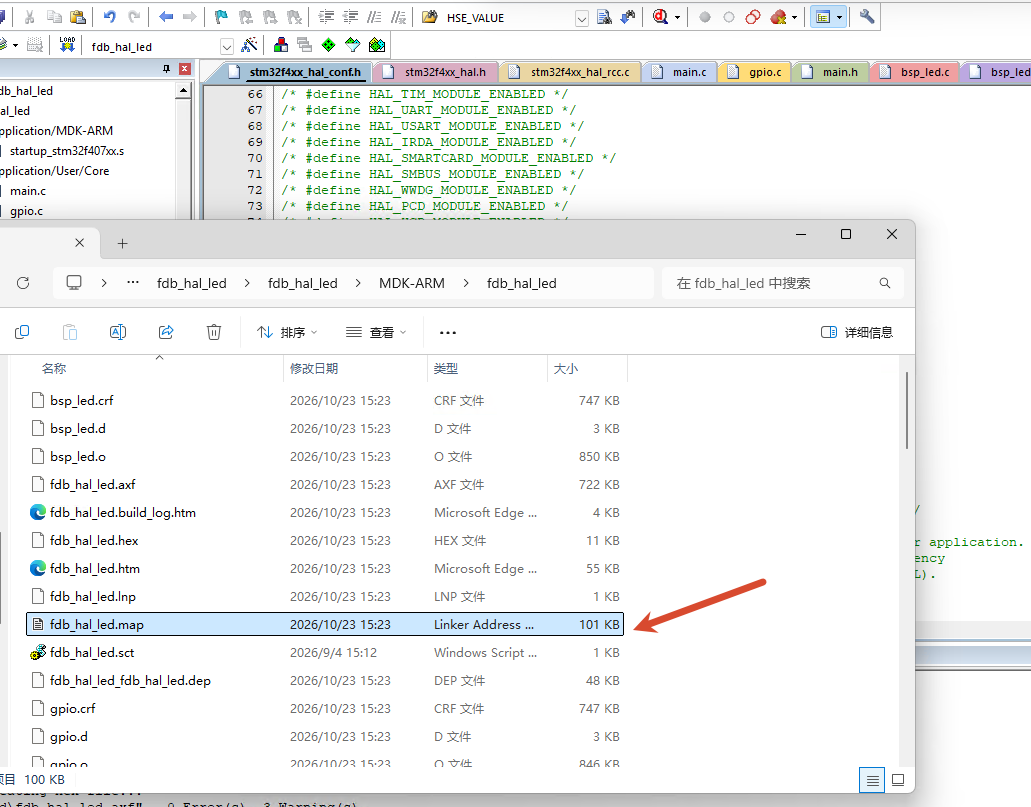

Rebuild 完成后，打开输出目录里的 .map 文件。找不到时，在 Keil 的目标选项中检查链接器列表输出及输出目录；GNU 工程则查看链接命令是否配置了 -Map 输出。

先搜索 Reset_Handler、main 和 BSP_LED_Toggle，看看地址和所属目标文件。第 11 章闪烁循环实际调用 BSP_LED_Toggle()，适合拿来观察。BSP_LED_Set() 若没有被用到，可能已经被链接器移除；启用内联或链接时优化后，某些函数也不再有独立符号。这时结合调用处的反汇编看，不能只凭搜不到函数名判断源文件没有编译。

Map 还能用于确认向量表地址、弱函数最终由谁提供、哪些节被丢弃，以及 Flash/RAM 的使用情况。目录树说明“工程里有哪些文件”，Map 则说明“这次链接实际留下了什么”。内存突然增加时，可以先比较两次 Map，找出增加的函数或缓冲区。

4.5 链接布局怎样安排 Flash 和 RAM

代码与变量需要由链接器安排到实际存储区域。第一次理解【代码主要在 Flash、可写变量运行在 RAM】即可，下面把 Keil 的界面与 GNU 的段名对应起来。

选读：Keil 存储器设置、Program Size 与 GNU 段布局

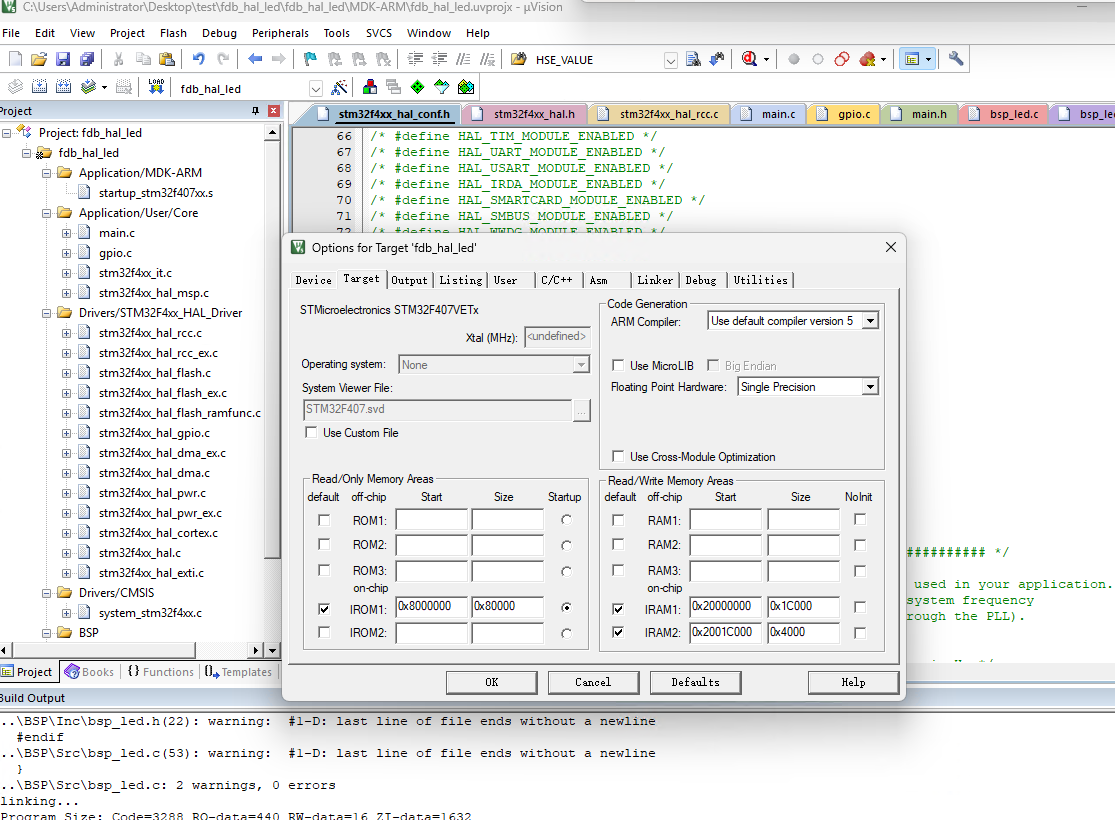

先打开 Options for Target → Target，检查 Read/Only、Read/Write Memory Areas 中的起始地址和容量。对于本文未设置 Bootloader 偏移、先使用普通 SRAM 的 STM32F407VET6 示例，核对值如下：

IROM1是片内 Flash，IRAM1是普通 SRAM。

再看 Linker 页的 Use Memory Layout from Target Dialog：勾选时，µVision 按 Target 等设置生成 Scatter 布局；未勾选时，查看选用的 .sct 文件。具体行为见 Keil Target 设置和 Keil Linker 设置。

Rebuild 后，把实际 Scatter 文件、Map 的区域和 Program Size 输出放在一起看。常见的字段含义是：

Program Size 字段	主要内容	在本文普通布局中的用途
Code	机器指令及代码区内嵌数据（如常量池）	通常放入 Flash
RO-data	只读数据	通常放入 Flash
RW-data	有初值的可写静态数据	运行在 RAM，初值随固件保存到 Flash
ZI-data	启动时清零的数据	在 RAM 中预留并初始化

这几项有助于理解占用来自哪里，具体加载大小、对齐、填充、栈堆和运行区域仍看本次 Map。

下面是 GNU 链接脚本的区域声明节选，只有普通 SRAM 和 Flash：

text

MEMORY
{
  RAM   (xrw) : ORIGIN = 0x20000000, LENGTH = 128K
  FLASH (rx)  : ORIGIN = 0x08000000, LENGTH = 512K
}

后续规则通常把向量表 .isr_vector、代码 .text、只读数据 .rodata 放入 Flash。普通可写全局变量和 static 局部变量中，带非零初值的通常进入 .data：运行时位于 RAM，初值随固件存进 Flash；未显式初始化或零初始化的通常进入 .bss，启动时在 RAM 中清零。Keil 的区域命名有所不同，初始化的目的相同。

这里说的是具有静态存储期的对象。函数里的普通局部变量通常使用栈或寄存器。

这也解释了一个常见现象：增加一个带非零初值的静态数组，可能同时增加 Flash 和 RAM 占用；增加零初始化的缓冲区，主要增加 RAM 占用。

STM32F407VET6 的 Flash 为 512 KiB，普通 SRAM1、SRAM2 合计 128 KiB，从 0x20000000 开始；另有 64 KiB 内核紧耦合存储器（Core Coupled Memory，CCM），地址从 0x10000000 开始。容量和总线连接见 DS8626 Rev 12、RM0090 Rev 21。

CCM 与普通 SRAM 地址不连续，不能把上例的 RAM LENGTH 改成 192K 就算配置完成，否则会造成严重错误。使用 CCM 时要单独声明区域、放置相应段，并配套启动初始化。直接存储器访问（DMA）也不能访问 CCM，因此 DMA 收发缓冲区应放在它可访问的区域。先看懂现有工程的布局，再根据需要增加区域，会更容易排查问题。

五芯片上电后怎样走到 `main()`

5.1 向量表中的前两个值

固件已经链接好、下载进 Flash，接下来换一个方向看：芯片复位后，谁来调用 main()？Cortex-M4 不认识 C 语言的函数名，硬件启动时先按约定读取向量表。

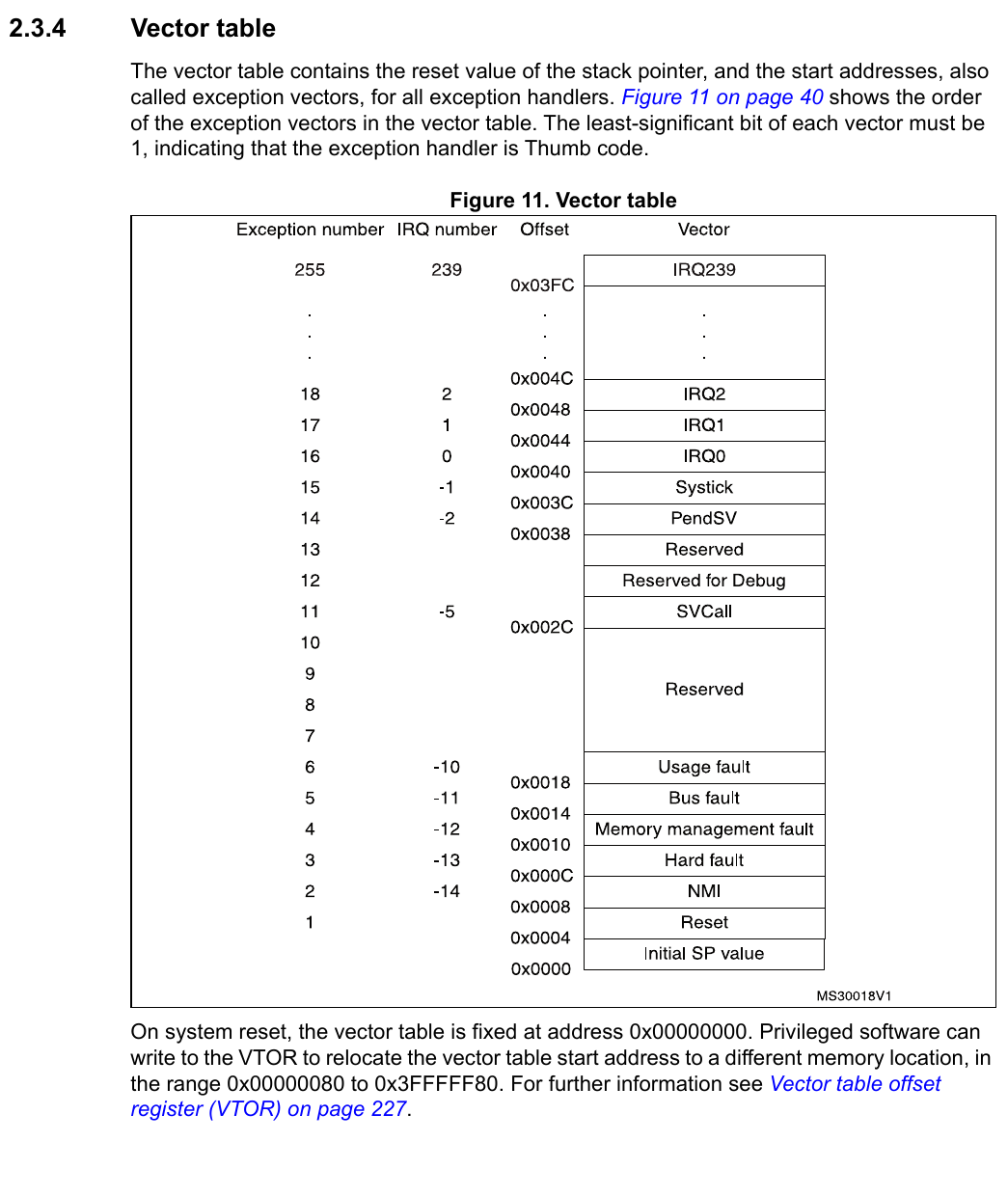

复位时，内核从启动映射地址 0x00000000 读取初始主栈指针（Main Stack Pointer，MSP），从 0x00000004 读取复位入口。按用户 Flash 启动时，STM32 把相应的 Flash 启动内容映射到这片地址，实际程序仍存放在 Flash 中。启动模式与存储区映射见 RM0090 Rev 21。

前两个值之后，是内核异常和外设中断的入口地址。后面追踪 SysTick_Handler() 时，还会回到这张表。

5.2 在 Keil 启动文件里找到复位入口

打开当前 Keil 工程使用的 startup_stm32f407xx.s，搜索 Reset_Handler。不必把整份汇编逐行读完，先找到调用 SystemInit、再转到 __main 的位置。执行顺序是：

text

硬件装入初始 MSP 与复位入口
    → Reset_Handler
    → SystemInit()
    → Arm 运行库 __main：准备 C 运行环境
    → 用户 main()

这里的 __main 属于 Arm C 运行库，和我们写的 main() 是两个入口。运行库负责准备 C 程序所需的环境，包括安排已初始化数据和清零数据，随后才调用用户 main()。因此，按本章的普通链接布局，进入 main() 时全局变量和 static 变量的初始值已经准备好了。

第 4.5 节的选读内容说明了 .data 的初值存于 Flash、运行时却位于 RAM，这中间的搬运就由启动过程配合链接布局完成。把二者连起来看，启动文件不再只是一份“工程必须带着的汇编”。

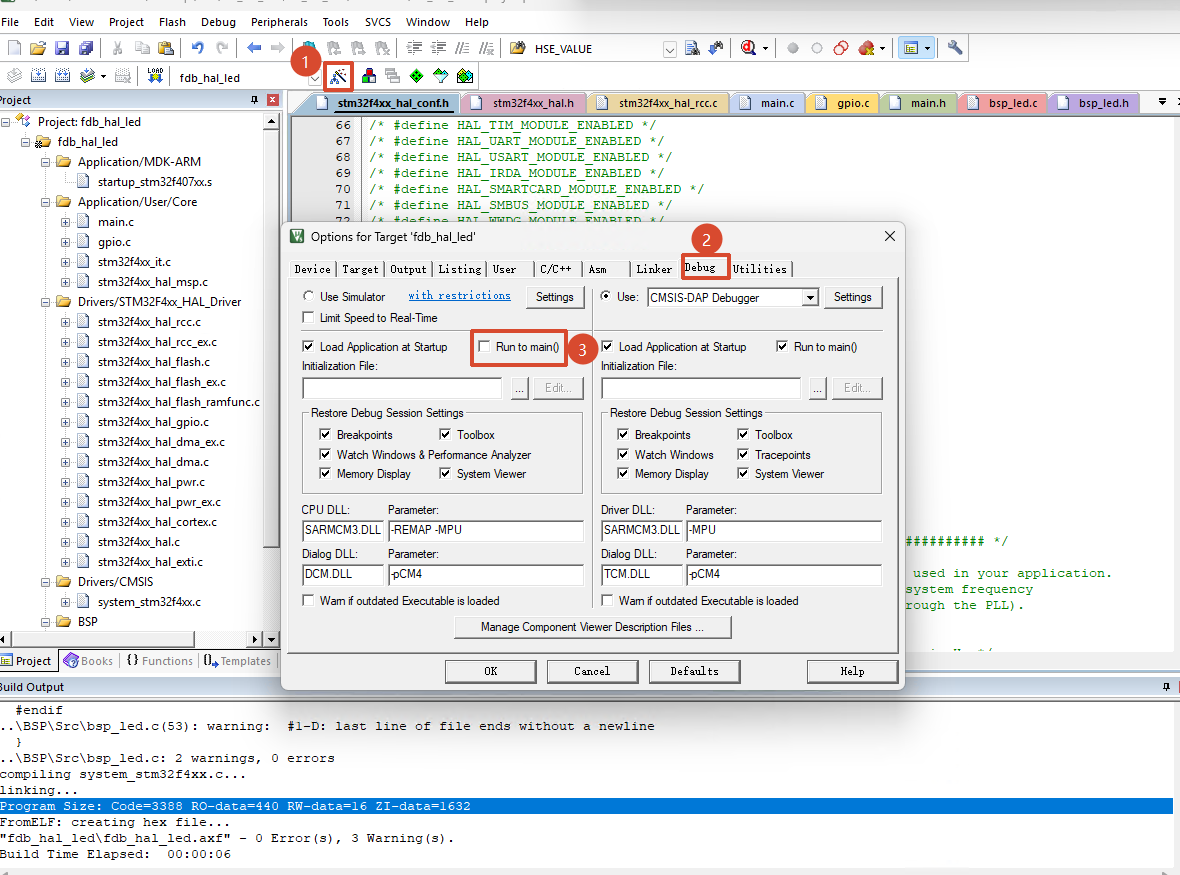

想亲眼看到 main() 之前的执行过程，需要先检查 Options for Target → Debug 中当前调试方式的 Run to main()。启用时，µVision 进入调试后会自动执行到 main()；取消后，通常停在应用的第一条指令。调试初始化脚本中的自动运行命令仍可能继续执行，必要时一并检查。

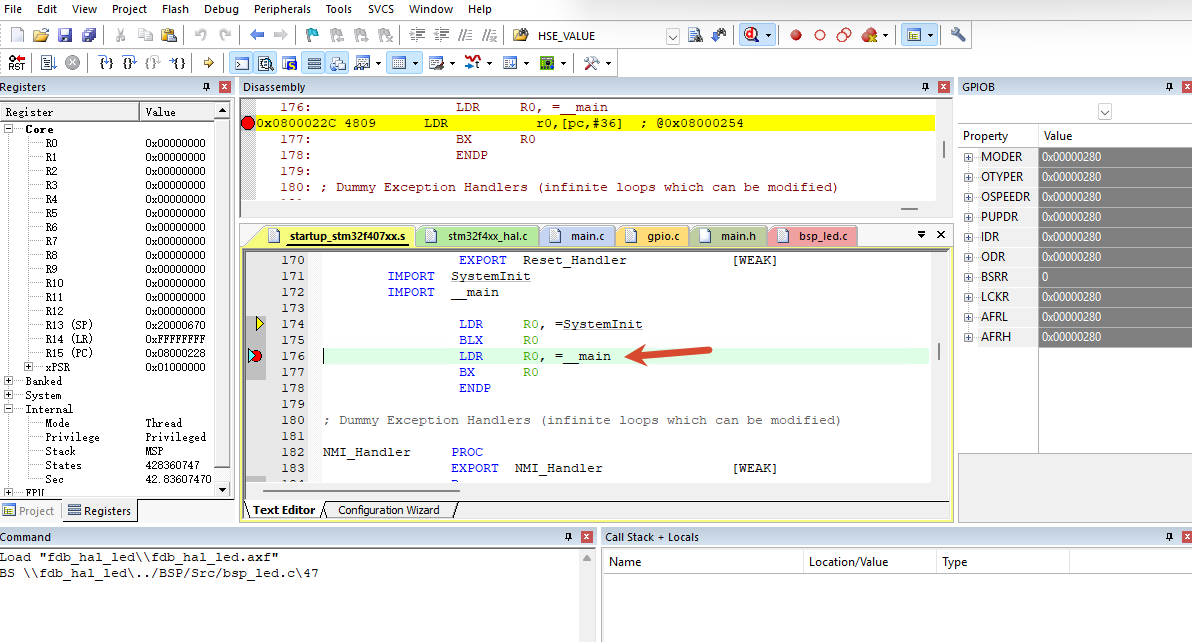

在原工程副本中关闭自动运行到 main()，重新进入调试，必要时使用调试器的复位并暂停操作。先确认 PC 位于复位入口，再用 Disassembly 单步跟到 SystemInit()、运行库 __main，最后进入用户 main()。这一路以 PC 和反汇编为准，Call Stack 能显示时再作补充；观察结束后恢复原来的调试设置。

5.3 GNU 启动模板有什么不同

先按上一节读懂 Keil 路径即可。使用 GNU 工具链时，再对照它如何完成相同的准备工作。

选读：GNU 启动汇编中的数据初始化

如果以后换到 GNU 工具链，启动文件会把一部分数据初始化直接写在汇编中。本章版本的 GNU 模板按下面的顺序执行：

flowchart TD
    A["硬件从向量表取得 SP 与 Reset_Handler"] --> B["设置栈指针"]
    B --> C["调用 SystemInit"]
    C --> D["把 .data 初值从 Flash 复制到 RAM"]
    D --> E["清零 .bss"]
    E --> F["调用 __libc_init_array"]
    F --> G["调用 main"]

两套模板都在用户 main() 之前调用 SystemInit() 并准备 C 运行环境，只是由谁完成、代码写在哪里有所区别。阅读启动文件时，先确认它属于哪套工具链，再按真实指令看顺序，不用把 Keil 的 __main 硬套到 GNU 模板里。

这两份模板里的 SystemInit() 都早于普通 C 数据初始化。若把依赖全局变量初值、HAL 时基或应用模块的代码放进去，就可能用到尚未准备好的状态。这类初始化应安排在进入 main() 之后。

5.4 两个名字相近的初始化函数

在 Core/Src/system_stm32f4xx.c 中找到 SystemInit()。按本章的 STM32CubeF4 版本，它主要做的是：

工程启用硬件浮点单元（Floating-Point Unit，FPU）时，为 CP10/CP11 设置访问权限。
按宏选择是否初始化外部存储器。
按宏选择是否设置 SCB->VTOR，即向量表的位置。

而 main.c 中的 SystemClock_Config() 才根据 CubeMX 配置设置 HSE、PLL 和总线分频。第 11 章的 168 MHz 配置由它完成，详细计算见【12】RCC 时钟配置。

两者名字都带有 System，却在不同阶段解决不同问题：前者先准备内核和必要的底层环境，后者在 main() 中配置应用使用的时钟。以后遇到运行频率不对，应先查看实际时钟配置函数，而不是仅凭文件名去改 system_stm32f4xx.c。

5.5 为什么启动文件里有许多默认处理函数

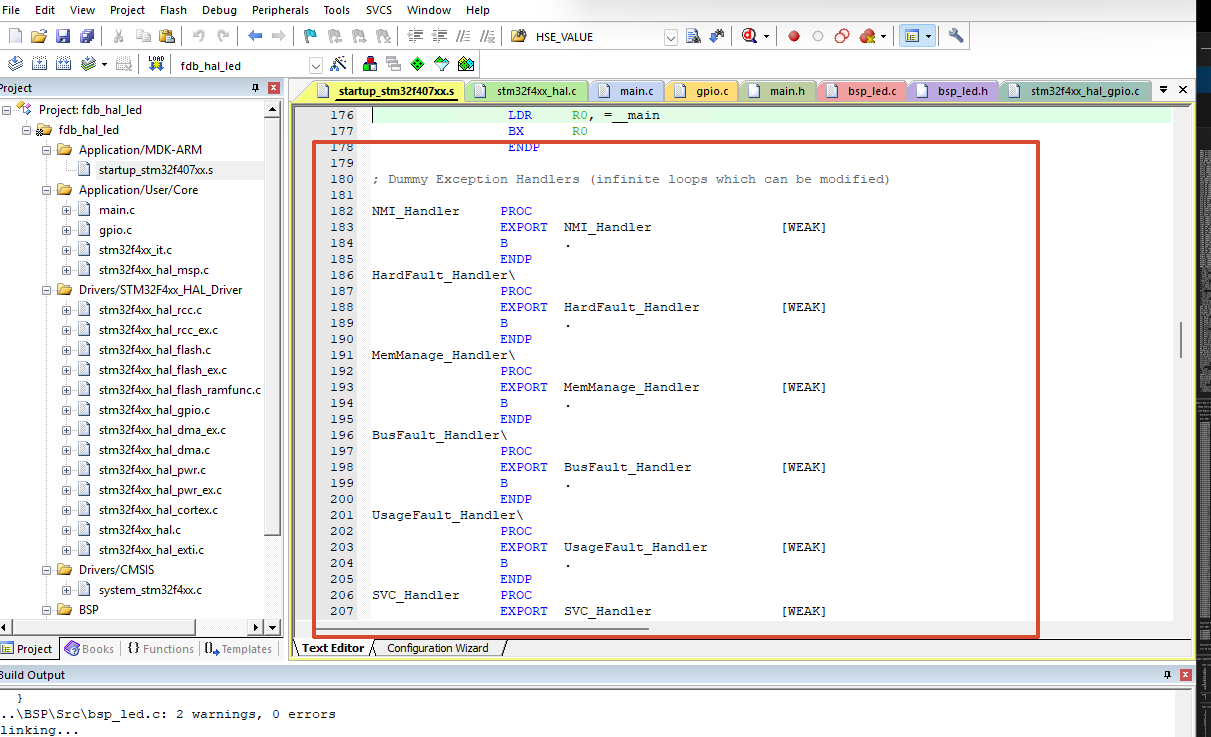

继续往下看启动文件，会看到初始栈顶、复位入口、不可屏蔽中断（Non-Maskable Interrupt，NMI）、HardFault、SysTick 和一长串外设 IRQ 的向量。模板为许多处理函数提供了弱定义，应用未提供自己的实现时，向量会落到默认处理函数。

应用中按约定名称定义一个普通处理函数，就可以替换对应弱定义。如果名字拼错，或者写了函数的 C 文件没有加入链接，默认实现就仍被保留。程序运行后表现为进入启动文件里的循环，单看自己的 C 文件却会觉得“函数明明写了”，很大概率都是函数名写错了几个字母。

这时 Map 和反汇编比猜测更有效：确认向量中实际放了哪个地址，再找这个地址对应的函数。若复位后连 main() 都到不了，还要检查调试器当前程序计数器（Program Counter，PC）、初始栈地址、复位入口、链接布局以及是否进入 HardFault。

六点灯工程里的 SysTick 和全局初始化

6.1 先看点灯工程已有的 SysTick

点灯程序本身就有一条容易追踪的中断路径。打开 stm32f4xx_it.c，找到 SysTick_Handler()。在默认用 SysTick 提供 HAL 时基的工程中，它调用 HAL_IncTick()，让 uwTick 计数递增，HAL_GetTick() 和 HAL_Delay() 使用这个计数。

这样就能把主循环中的延时与中断文件联系起来：主循环在用计数，中断在推进计数。

stm32f4xx_it.h 放相关函数声明，启动文件的向量表提供入口地址，stm32f4xx_it.c 提供 C 语言处理函数。三个文件分工不同，但共同完成一次中断响应。

6.2 `HAL_MspInit()` 为什么写在另一个文件

再回到 main() 的第一行 HAL_Init()，打开 stm32f4xx_hal.c 查看实现。它会配置设置中断优先级分组、初始化 HAL 时基，并调用 HAL_MspInit()。

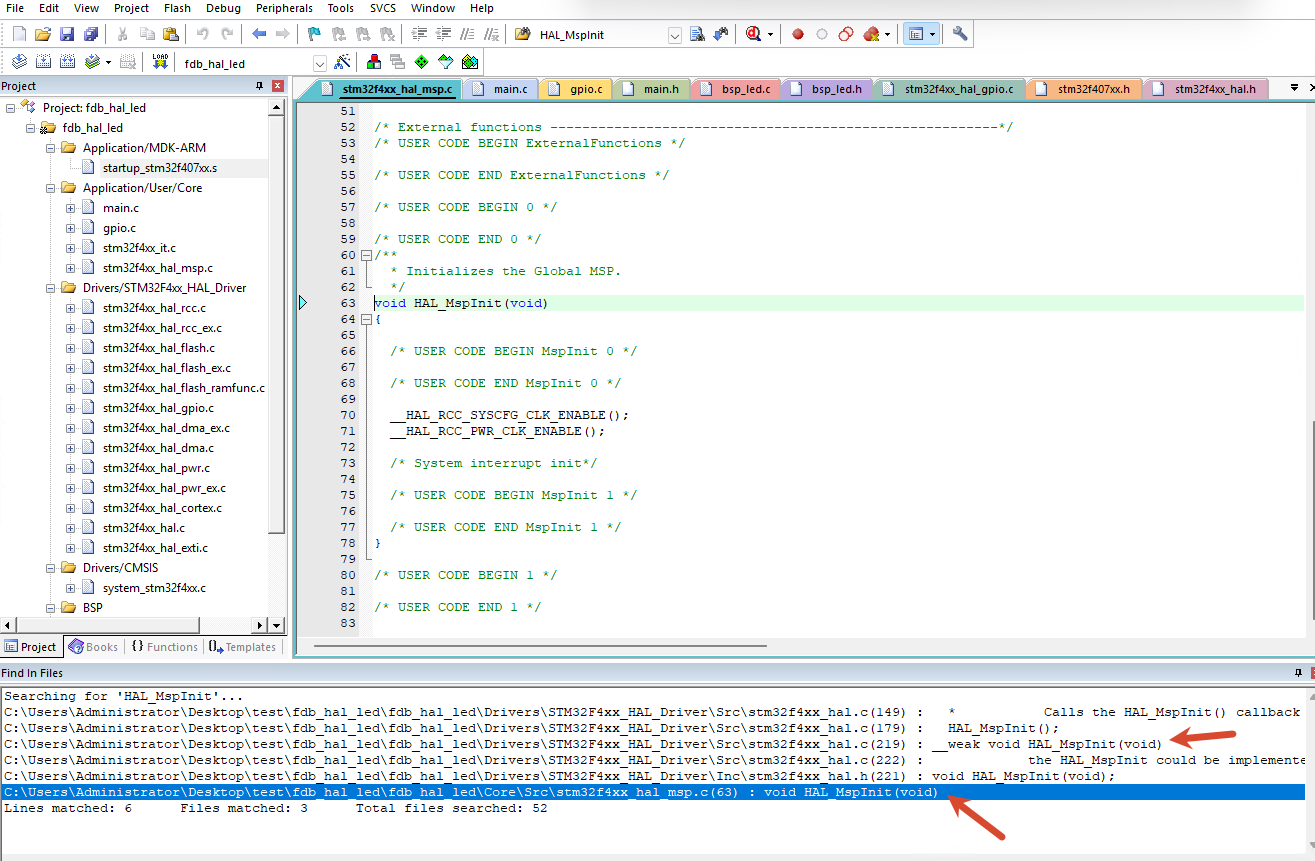

全局搜索 HAL_MspInit()，通常能找到两个实现：HAL 驱动里有带 __weak 的默认实现，CubeMX 生成的 stm32f4xx_hal_msp.c 里有面向本工程的普通实现。链接时采用后者；也可以在 Map 中确认实际来自哪个目标文件。这就是第 5.5 节介绍的弱定义覆盖：默认实现由工程自己的实现替换。

函数名中的 MSP 指微控制器支持包（MCU Support Package）。这里的 HAL_MspInit() 是全局初始化钩子，CubeMX 生成代码中常能看到 SYSCFG、PWR 等时钟的使能。

点灯工程的 GPIO 端口时钟和引脚配置都在 MX_GPIO_Init() 中，因此 stm32f4xx_hal_msp.c 里没有 LED 初始化是正常的。

6.3 时钟变了，HAL 的延时计数为什么还能继续用

HAL_Init() 在系统时钟配置之前初始化时基，随后 SystemClock_Config() 又改变了时钟。默认 SysTick 时基因此需要按新频率重新设置，不能一直沿用复位后的计数配置。

在本章 HAL V1.8.4 中，SystemClock_Config() 调用的 HAL_RCC_ClockConfig() 会更新 SystemCoreClock，然后再次调用 HAL_InitTick(uwTickPrio)。默认实现据此重配 SysTick，让 HAL 的毫秒计数适应新的 HCLK。可以分别在 stm32f4xx_hal_rcc.c 和 stm32f4xx_hal.c 中搜索这两个位置，把初始化顺序连起来。

七把自己的代码放进工程

7.1 从已有 BSP 开始拆分

第 11 章用 bsp_led.c 处理 PB2、PB8 两颗灯的引脚和相反极性。应用只表达亮灭意图，板级代码决定该写什么电平。以后更换 LED 引脚或调整有效电平，修改集中在 BSP 中，应用中的调用可以保持原样。

继续增加功能时，可以采用下面的最小组织：

text

project/
├── App/
│   ├── Inc/app.h
│   └── Src/app.c
├── BSP/
│   ├── Inc/bsp_led.h
│   └── Src/bsp_led.c
├── Core/
└── Drivers/

Core 保存生成入口和 MCU 初始化，BSP 管当前板卡的引脚、电平、器件映射，App 放应用状态机。应用变复杂后，再根据实际需要拆设备驱动、协议、服务和 RTOS 适配层。一个小点灯程序还不需要为了凑齐目录，先建很多空模块。

拆分后，main() 可以保持下面这样的调用顺序。这里仅展示结构：App_Init()、App_Run() 是项目自行定义的接口，需要有相应头文件声明和源文件实现。

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    BSP_LED_AllOff();
    App_Init();

    while (1)
    {
        App_Run();
    }
}

生成的 gpio.c、dma.c 等继续负责芯片初始化，设备协议与业务逻辑放在自己的模块里。这样下一次调整 CubeMX 配置时，需要合并的手写代码会少很多。

7.2 头文件只公开调用者需要的接口

沿用第 11 章的 bsp_led.h，led 区分核心板和底板 LED，on 表达亮灭意图：

/**
 * @file    bsp_led.h
 * @author  LCKFB-YZH
 * @brief   天空星核心板与筑基学习板 LED 接口。
 */

#ifndef BSP_LED_H
#define BSP_LED_H

#include <stdbool.h>

typedef enum
{
    BSP_LED_CORE = 0,
    BSP_LED_FDB
} BSP_LED_Id;

void BSP_LED_AllOff(void);
void BSP_LED_Set(BSP_LED_Id led, bool on);
void BSP_LED_Toggle(BSP_LED_Id led);

#endif

外部模块包含这个头文件就能调用 LED 接口，具体寄存器访问、私有状态和内部辅助函数留在 bsp_led.c。头文件只暴露必要内容，可以减少模块之间的依赖，也减少无关修改引起的重新编译。

7.3 跨文件变量怎样声明

有时确实需要几个文件访问同一个对象。头文件用 extern 声明，某一个 C 文件提供定义，例如下面这一对文件：

/* app_state.h */
#ifndef APP_STATE_H
#define APP_STATE_H

#include <stdint.h>

extern volatile uint32_t g_event_flags;

#endif

/* app_state.c */
#include "app_state.h"

volatile uint32_t g_event_flags = 0U;

头文件保护宏只防止同一个编译单元重复包含，不能阻止多个 C 文件各自定义出一个同名对象。因此变量定义不能随手放进公共头文件。只在当前 C 文件中使用的对象则加 static，让使用范围留在文件内。

上面的例子只说明声明与定义的关系。若主循环和中断都要修改 g_event_flags，还需设计同步；比如 g_event_flags |= mask 包含读、修改、写几个动作，extern volatile 并不会把它们合成一个原子操作，必须要自己做保护，否则会出现异常情况。

7.4 哪些代码能在重新生成后保留下来

下一次在 CubeMX 中修改配置，工具还会重写 main.c、gpio.c 和其他生成文件。少量调用可以放进已有的 USER CODE BEGIN 与 USER CODE END 之间，完整驱动和业务则放在独立 BSP、App 文件中。

CubeMX 的 Keep User Code when re-generating 选项需要启用，标记还必须正确成对并位于生成器识别的位置。

八练习与后续使用

8.1 在自己的工程里做一遍

三个实验都使用第 11 章点灯工程，分别验证源码追踪、构建和代码保留。先复制一份可全量构建的工程，保存初始配置；涉及硬件时沿用第 11 章的接线和推挽输出配置。故意制造构建错误的结果不下载到板上。

实验	操作前先预测	需要留下的证据	完成标准
追踪一次点灯调用（第 3.1～3.6 节）	`BSP_LED_Set(BSP_LED_FDB, true)` 会传什么参数，向哪个地址写什么值，LED 应当怎样变化	调用实参、HAL 分支、设备头地址与偏移；实机观察 ODR 和 PB8 电平	能区分 ODR 的 0/1 与 LED 的亮灭，解释调用怎样落到寄存器
构建故障对照（第 4.2 节）	排除 GPIO 实现文件、关闭模块宏，各会在哪个阶段暴露问题	每次只改一项的 diff、首条相关报错、源文件状态和宏配置	能区分声明/类型不可见与实现未链接，并恢复正常 Rebuild
重新生成保留实验（第 7.4～7.5 节）	USER CODE 内、区外、独立 BSP 中的测试内容会怎样变化	生成前后 diff、当前 Target 源文件列表和 Include Paths、构建日志	说明哪些内容保留、保留的文件是否仍被构建；清理测试内容后全量构建通过

8.2 接手另一个 HAL 工程时先看什么

换一个陌生工程，先看 README、构建说明和 Git 状态，在原有状态下尝试一次干净构建。

随后核对 .ioc 和源码里的芯片、工具、固件包版本，再把设备宏、启动文件、链接布局与实际 Flash/RAM 容量对起来。时钟则把板上 HSE、HSE_VALUE、SystemClock_Config() 和总线频率一起核对。

硬件部分从原理图或板级引脚表开始，尤其关注 LED、按键、电源使能和通信接口的有效电平。先沿一颗 LED 的初始化和写引脚调用查到寄存器，再沿 SysTick 查到时基计数，确认哪些代码由工具生成、哪些由项目维护。

再用最新 Map 和体积输出检查内存区域、栈堆设置及主要占用来源。有安全的硬件条件时完成下载和最小功能测试。

8.3 这一章要记住的关系

回到最开始那个点灯工程：.ioc 保存配置，CubeMX 生成初始化；应用和 BSP 调用 HAL，HAL 使用 CMSIS 提供的定义访问寄存器；源文件经过编译链接形成固件，启动代码准备好运行环境后才进入 main()。SysTick 发生时，内核按向量表找到处理函数，由它推进 HAL 使用的计数。

理解这些关系后，文件名多一点并不难处理。声明找不到就看头文件和宏，实现找不到就看构建与链接，运行路径不对就看启动、调用栈和寄存器。Map 与反汇编能帮助确认最终结果，USER CODE、独立模块和生成后的差异检查则帮助我们把后续修改维护下去。

8.4 参考资料

PM0214 Rev 10：STM32 Cortex-M4 编程手册。
RM0090 Rev 21：STM32F405/407 等系列参考手册。
DS8626 Rev 12：STM32F405xx/STM32F407xx 数据手册。
UM1718 Rev 50：STM32CubeMX 用户手册。
UM1725 Rev 8：STM32F4 HAL 与 LL 驱动说明。
UM2609 Rev 17：STM32CubeIDE 用户指南。
ARM CMSIS 官方文档。
ST STM32F4 HAL Driver V1.8.4 源码：GPIO 写入与翻转、模块条件编译、全局初始化与 RCC 时基重配置。
ST STM32F4 CMSIS-Device V2.6.11 源码：设备头、系统初始化与各工具链启动模板。

GPIO基础

定时器与PWM基础

​

一 本章简介 ​

1.1 学完后能做什么 ​

1.2 本章使用的工程和版本 ​

1.3 怎样阅读这一章 ​

二 先打开点灯工程 ​

2.1 从 main.c 里熟悉的几行开始 ​

2.2 对照磁盘目录和 Keil 工程树 ​

2.3 这些文件通常由谁维护 ​

2.4 .ioc 怎样变成这些 C 文件 ​

2.5 main.h 里的引脚名字从哪里来 ​

三 跟着一次 GPIO 写入读库文件 ​

3.1 从调用处找到声明和实现 ​

3.2 HAL 最后写了哪个寄存器 ​

3.3 GPIOB 和 BSRR 是怎样对应到地址的 ​

3.4 为什么 CMSIS 目录又分成内核和设备两部分 ​

3.5 HAL 头文件为什么能层层包含进来 ​

3.6 把刚才经过的文件连起来 ​

3.7 HAL、LL 和自己的代码怎样分工 ​

四 这些文件怎样变成固件 ​

4.1 从源文件到 AXF、HEX 和 BIN ​

4.2 头文件能找到，为什么还会链接失败 ​

4.3 把 bsp_led.c 加入当前工程 ​

4.4 用 Map 文件确认最终链接结果 ​

4.5 链接布局怎样安排 Flash 和 RAM ​

五 芯片上电后怎样走到 main() ​

5.1 向量表中的前两个值 ​

5.2 在 Keil 启动文件里找到复位入口 ​

5.3 GNU 启动模板有什么不同 ​

5.4 两个名字相近的初始化函数 ​

5.5 为什么启动文件里有许多默认处理函数 ​

六 点灯工程里的 SysTick 和全局初始化 ​

6.1 先看点灯工程已有的 SysTick ​

6.2 HAL_MspInit() 为什么写在另一个文件 ​

6.3 时钟变了，HAL 的延时计数为什么还能继续用 ​

七 把自己的代码放进工程 ​

7.1 从已有 BSP 开始拆分 ​

7.2 头文件只公开调用者需要的接口 ​

7.3 跨文件变量怎样声明 ​

7.4 哪些代码能在重新生成后保留下来 ​

八 练习与后续使用 ​

8.1 在自己的工程里做一遍 ​

8.2 接手另一个 HAL 工程时先看什么 ​

8.3 这一章要记住的关系 ​

8.4 参考资料 ​

一本章简介

1.1 学完后能做什么

1.2 本章使用的工程和版本

1.3 怎样阅读这一章

二先打开点灯工程

2.1 从 `main.c` 里熟悉的几行开始

2.2 对照磁盘目录和 Keil 工程树

2.3 这些文件通常由谁维护

2.4 `.ioc` 怎样变成这些 C 文件

2.5 `main.h` 里的引脚名字从哪里来

三跟着一次 GPIO 写入读库文件

3.1 从调用处找到声明和实现

3.2 HAL 最后写了哪个寄存器

3.3 `GPIOB` 和 `BSRR` 是怎样对应到地址的

3.4 为什么 CMSIS 目录又分成内核和设备两部分

3.5 HAL 头文件为什么能层层包含进来

3.6 把刚才经过的文件连起来

3.7 HAL、LL 和自己的代码怎样分工

四这些文件怎样变成固件

4.1 从源文件到 AXF、HEX 和 BIN

4.2 头文件能找到，为什么还会链接失败

4.3 把 `bsp_led.c` 加入当前工程

4.4 用 Map 文件确认最终链接结果

4.5 链接布局怎样安排 Flash 和 RAM

五芯片上电后怎样走到 `main()`

5.1 向量表中的前两个值

5.2 在 Keil 启动文件里找到复位入口

5.3 GNU 启动模板有什么不同

5.4 两个名字相近的初始化函数

5.5 为什么启动文件里有许多默认处理函数

六点灯工程里的 SysTick 和全局初始化

6.1 先看点灯工程已有的 SysTick

6.2 `HAL_MspInit()` 为什么写在另一个文件

6.3 时钟变了，HAL 的延时计数为什么还能继续用

七把自己的代码放进工程

7.1 从已有 BSP 开始拆分

7.2 头文件只公开调用者需要的接口

7.3 跨文件变量怎样声明

7.4 哪些代码能在重新生成后保留下来

八练习与后续使用

8.1 在自己的工程里做一遍

8.2 接手另一个 HAL 工程时先看什么

8.3 这一章要记住的关系

8.4 参考资料
