6. 定时器

📝本节您将了解定时器的工作原理，学习 MSPM0G3519 的定时器资源分类，掌握通用定时器（TIMG）的周期定时中断配置方法。

🏆本章目标

1️⃣ 理解定时器的计数原理和基本参数

2️⃣ 了解 MSPM0G3519 的 TIMG 和 TIMA 定时器资源

3️⃣ 通过 SysConfig 配置定时器周期中断

4️⃣ 实现定时器中断驱动 LED 闪烁

6.1 定时器基本概念

定时器是 MCU 内部的硬件计数器模块。它在时钟信号的驱动下自动递增（或递减）计数，当计数值达到预设目标时产生事件（如中断）。

与 delay_cycles 软件延时相比，定时器的优势在于：

delay_cycles

CPU 占用：100% 忙等

精度：受代码执行影响

并发：延时期间无法做其他事

适用：简单短延时

硬件定时器

CPU 占用：0% 硬件自主计数

精度：硬件级精确

并发：CPU 可同时处理其他任务

适用：精确定时、周期任务

定时器核心参数

参数	说明
时钟源	驱动计数器的时钟信号（通常为 MCLK 或其分频）
预分频器（Prescaler）	对时钟源分频后再驱动计数器，降低计数频率
计数位宽	计数器的最大值（16位 = 0~65535，32位 = 0~4294967295）
重载值（Period）	计数器的目标值，到达后自动重载并触发事件
计数模式	向上计数、向下计数、上下计数

三种计数模式

定时器有三种计数模式，决定了计数器数值的变化方向：

模式	计数轨迹	适用场景
向上计数	0 → 1 → 2 → … → Period → 0（循环）	周期定时（最常用，事件在计数值达到 Period 时触发）
向下计数	Period → … → 2 → 1 → 0 → Period（循环）	周期定时（本实验使用，事件在计数值归零时触发）
上下计数	0 → 1 → … → Period → … → 2 → 1 → 0（循环）	需对称波形的场景（后续 PWM 章节讲解）

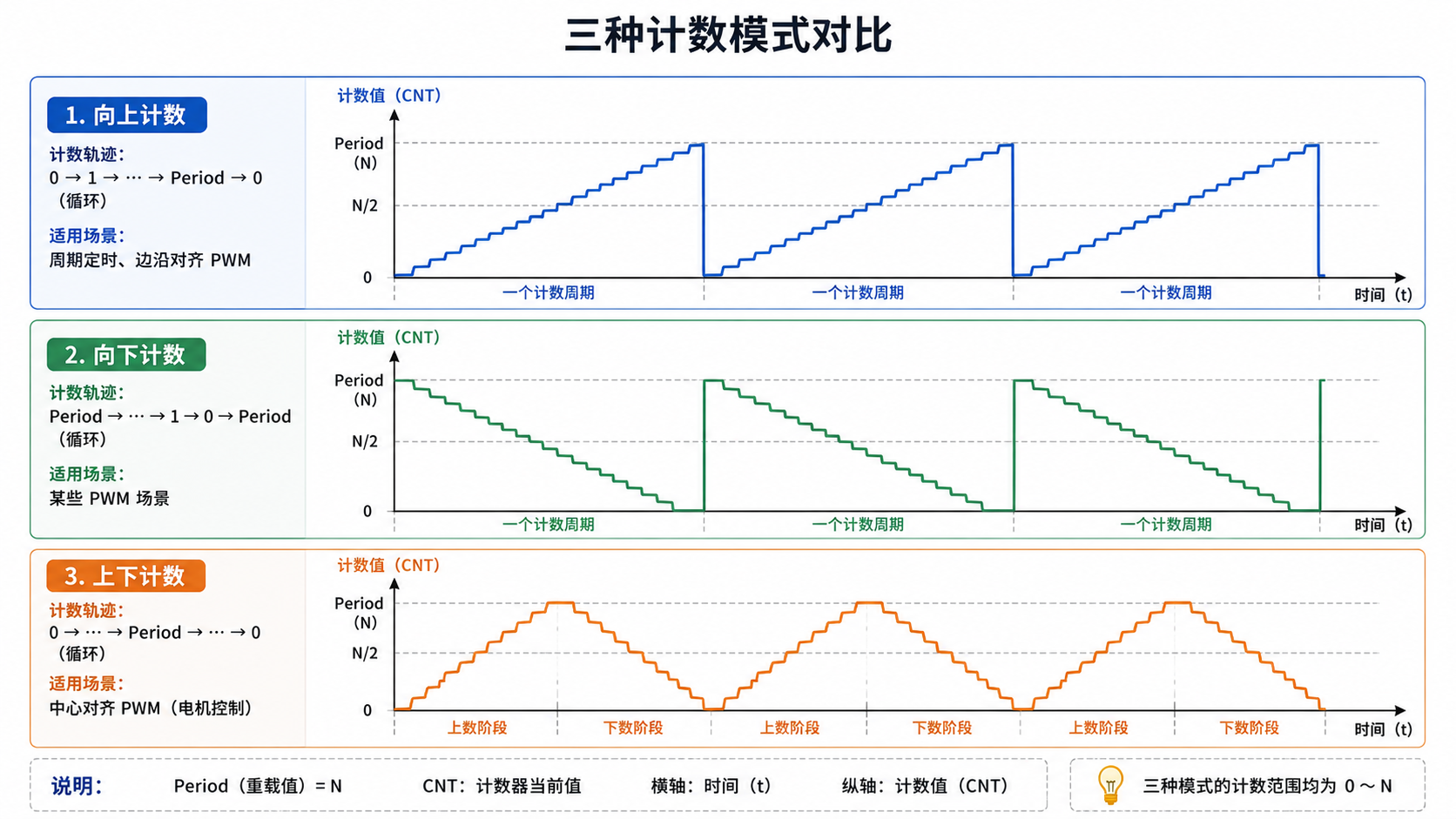

三种计数模式

定时器工作流程

以通用 16-bit TIMG 的向下计数模式为例，五个环节串联成一个完整的定时流水线：

时钟源 ──→ 预分频器 ──→ 计数器 ──→ 零检测 ──→ 事件输出
  │            │           │           │            │
 32MHz      ÷32=1MHz  Count→0    CNT==0?    中断/PWM/触发

时钟源：来自系统时钟 MCLK（如 32MHz），提供基础计数节拍
预分频器：把高频时钟降速。比如 32MHz ÷ 32 = 1MHz，换算为时间就是每 1μs 计数器减 1
计数器（CNT）：从重载值（Period）开始递减，每个时钟节拍减 1
零检测：当计数器递减到 0 时，产生零检测信号
事件输出：零检测信号可触发中断、翻转引脚、启动 ADC 等操作

TIMG12 说明：本章实验使用的 TIMG12 是 32-bit 定时器，没有预分频器。流水线中的预分频器环节在 TIMG12 上被跳过，时钟源直接 32MHz 驱动计数器。本章在 6.1 中用含预分频器的流水线帮助理解通用概念，实际到 6.3 配置时会看到 TIMG12 的参数表中 Prescaler 不可用。

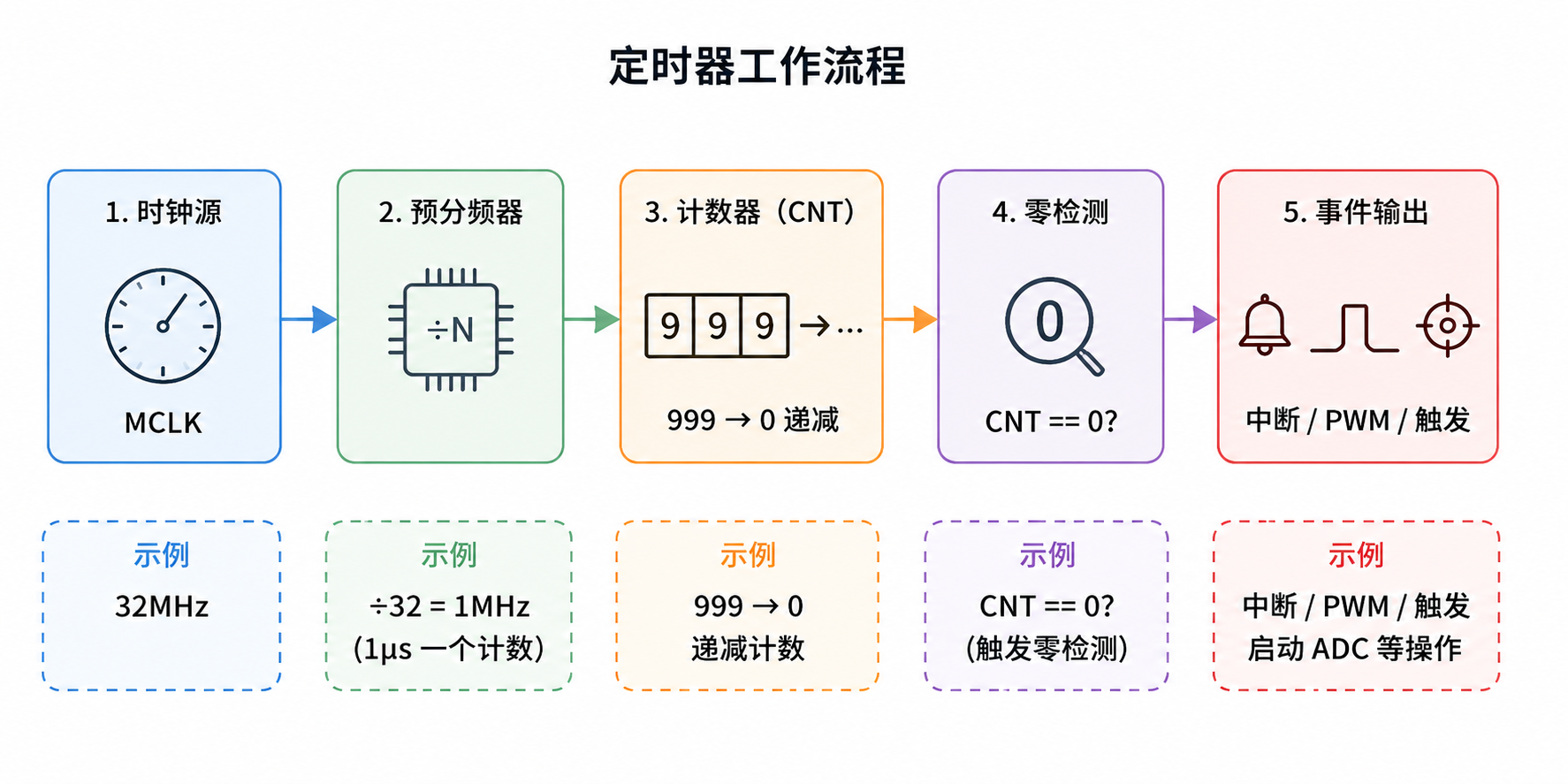

定时器工作流程（通用 16-bit TIMG 向下计数模式）

定时时间计算

定时时间 = (重载值 + 1) × 预分频值 / 时钟源频率
定时时间 = (重载值 + 1) / (时钟源频率 / 分频比)

（即：预分频值 = SysConfig 中的 Prescaler 参数 = 分频比）

对于 TIMG12（无预分频器），预分频值视为 1，公式简化为 定时时间 = (重载值 + 1) / 时钟源频率。具体计算示例见 6.3.2 节。

例如：时钟源 32MHz，预分频 32，重载值 999：

定时时间 = (999 + 1) × 32 / 32,000,000 = 1ms

+1 是因为计数器从 Period 值递减到 0 共经历 Period+1 个时钟节拍（计数值 0 也占用一个节拍）。

计数方向与中断事件

MSPM0 的 TIMG 通用定时器支持多种计数模式，其中 SysConfig "Periodic" 模式默认采用向下计数：计数器从 Period 值递减到 0，触发 DL_TIMER_IIDX_ZERO 中断事件，然后自动重载。因此，一个周期经历的节拍数为 Period + 1（计数值 0 也占用一个时钟节拍）。

本实验使用的就是向下计数模式，后面的代码中中断标志为 DL_TIMER_IIDX_ZERO（计数归零事件）。

6.2 MSPM0G3519 定时器资源

MSPM0G3519 拥有多个定时器，分为两大类：

通用定时器（TIMG）

定时器	位宽	捕获/比较通道	典型用途
TIMG0	16-bit	2 通道	周期定时、基础 PWM
TIMG6	16-bit	2 通道	周期定时、PWM（蜂鸣器）
TIMG7	16-bit	2 通道	周期定时、PWM
TIMG8	16-bit	2 通道	周期定时、输入捕获、QEI（正交编码器接口，用于读取旋转编码器）
TIMG9	16-bit	2 通道	周期定时、输入捕获、QEI（正交编码器接口，用于读取旋转编码器）
TIMG12	32-bit	2 通道	周期定时
TIMG14	16-bit	4 通道	长周期定时、输入捕获

高级控制定时器（TIMA）

定时器	位宽	捕获/比较通道	典型用途
TIMA0	16-bit	4 通道	PWM（带死区）、电机控制
TIMA1	16-bit	2 通道	PWM（WS2812，一种可编程 RGB LED 协议）、编码器

主要区别：

TIMG：通用定时器，支持基本定时、PWM 输出、输入捕获
TIMA：高级定时器，在 TIMG 基础上增加死区插入、故障检测、互补输出、正交编码器接口等功能

天巧星板载占用

TIMA1 CCP0（PB26）— WS2812 RGB LED
TIMG6 CCP1（PB27）— 蜂鸣器 PWM
TIMG8 CCP0/CCP1（PA29/PA30）— 旋转编码器 QEI

选择定时器时注意避开已被板载外设占用的通道。

6.3 SysConfig 配置定时器周期中断

本实验使用 TIMG12（32-bit）配置 500ms 周期中断，在中断中翻转 LED。

6.3.1 添加定时器

打开 .syscfg 文件
左侧面板找到 TIMER 选项卡
点击 ADD 添加一个 Timer 实例

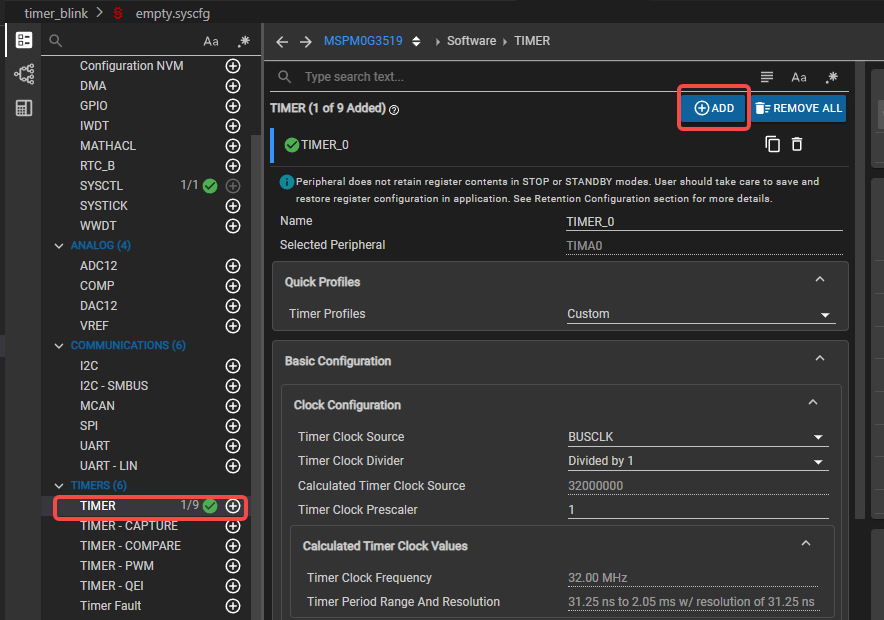

点击查看截图 — 添加 Timer 实例

SysConfig 添加定时器

6.3.2 配置参数

参数	设置值	说明
Name	`TIMER_0`	实例名称
Selected Peripheral	`TIMG12`	选择 TIMG12
Timer Mode	`Periodic Down Counting`	周期向下计数模式（自动重载）
Timer Clock Source	`BUSCLK`	使用总线时钟（32MHz）
Timer Clock Prescaler	不设置（TIMG12 无预分频器）	直接使用 32MHz 时钟
Desired Timer Period	`500 ms`	定时周期 500ms（SysConfig 自动计算重载值）
Enable Interrupts	勾选 `Zero event`	使能零检测中断（定时周期到达时触发）

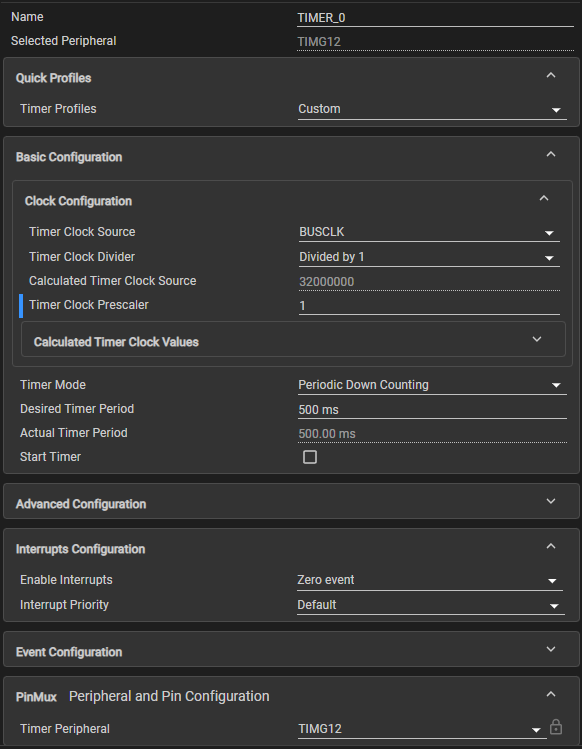

TIMG12 SysConfig 配置

定时时间计算验证

时钟源：BUSCLK = 32MHz
TIMG12 无预分频器，计数频率 = 32MHz（每计一次 = 31.25ns）
SysConfig 支持直接填写时间字符串（如 500 ms），会自动根据时钟频率计算重载值
重载值 = (32,000,000 × 0.5) - 1 = 15,999,999，与实际生成的 TIMER_0_INST_LOAD_VALUE（15999999U）一致 ✓

如果需要 1 秒定时：将 Desired Timer Period 改为 1 s。如果需要 100ms 定时：将 Desired Timer Period 改为 100 ms。

6.3.3 同时配置 LED GPIO

确保 .syscfg 中已配置 PB22 GPIO 输出（参照第 2 章 LED 配置）。

保存并编译。

6.4 定时器中断实验

6.4.1 LED 定时翻转

#include "ti_msp_dl_config.h"

int main(void)
{
    SYSCFG_DL_init();

    // 使能 TIMG12 的 NVIC 中断（NVIC 概念参见第 4 章）
    NVIC_EnableIRQ(TIMER_0_INST_INT_IRQN);

    // 启动定时器
    DL_TimerG_startCounter(TIMER_0_INST);

    while (1) {
        // 主循环空闲，LED 翻转由定时器中断完成
        __WFI();
    }
}

// TIMG12 中断服务函数（函数名由启动文件中的中断向量表定义，必须完全匹配，不可自行修改）
void TIMG12_IRQHandler(void)
{
    switch (DL_TimerG_getPendingInterrupt(TIMER_0_INST)) {
        case DL_TIMER_IIDX_ZERO:
            // 定时器计数到零（周期到达），翻转 LED
            DL_GPIO_togglePins(GPIO_LED_PORT, GPIO_LED_PIN_PIN);
            break;
        default:
            break;
    }
}

代码说明

DL_TimerG_startCounter(TIMER_0_INST)

启动定时器计数。SysConfig 的 SYSCFG_DL_init() 只完成定时器的参数配置，并不会自动启动计数，需要手动调用 start 函数。

DL_TIMER_IIDX_ZERO

定时器向下计数到零时的中断标志。在周期模式下，计数器到零后自动重载继续计数，每个周期触发一次此中断。

注意：DL_TimerG_getPendingInterrupt() 在返回中断类型的同时会自动清除该中断标志，因此不需要手动清零。

TIMG12_IRQHandler

TIMG12 的中断服务函数名（固定，不可修改）。SysConfig 生成的宏 TIMER_0_INST_INT_IRQN 对应此中断号。

__WFI()（Wait For Interrupt）

让 CPU 进入低功耗休眠状态，等待任意中断唤醒后继续执行。中断触发后 CPU 自动唤醒、执行 ISR，然后回到 __WFI() 之后继续主循环（即再次进入休眠）。与空 while(1){} 不同，__WFI() 可以降低功耗。

6.4.2 编译下载验证

编译下载后，LED 以精确的 500ms 间隔闪烁——不受主循环中其他代码的影响。即使在 while(1) 中加入其他耗时操作，LED 闪烁频率不变。

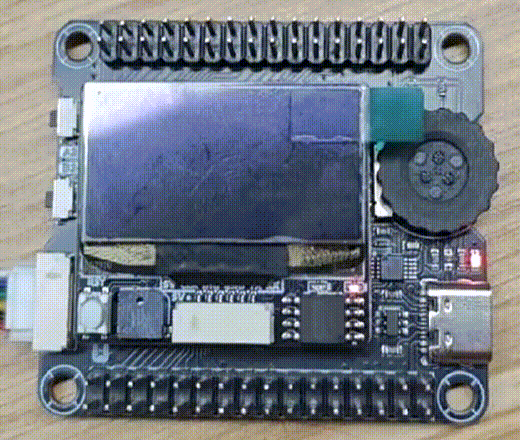

LED 定时闪烁

6.5 定时器驱动多任务

定时器中断的真正价值在于：CPU 不被延时阻塞，可以同时处理多个任务。

前置条件

本示例需要先完成第 5 章串口配置，确保 UART_0_INST 等宏已由 SysConfig 生成。

以下示例展示：定时器中断翻转 LED，主循环同时通过串口发送数据。

#include "ti_msp_dl_config.h"
#include <stdio.h>

volatile uint32_t tick_count = 0;  // 中断计数器
                                   // volatile 告诉编译器：此变量可能被中断改变，不优化读写

void uart_send_string(const char *str)
{
    while (*str) {
        while (DL_UART_Main_isBusy(UART_0_INST));
        DL_UART_Main_transmitData(UART_0_INST, *str++);
    }
}

int main(void)
{
    SYSCFG_DL_init();

    NVIC_EnableIRQ(TIMER_0_INST_INT_IRQN);
    NVIC_EnableIRQ(UART_0_INT_IRQN);
    DL_TimerG_startCounter(TIMER_0_INST);

    char buf[32];

    while (1) {
        // 主循环每 2 秒通过串口报告定时器中断次数
        sprintf(buf, "Tick: %lu\r\n", tick_count);
        uart_send_string(buf);
        delay_cycles(64000000);  // 主循环每隔约 2 秒通过串口报告一次
                                  // 计算：32MHz 系统时钟，每周期 31.25ns
                                  // 64000000 × 31.25ns = 2s
                                  // 注意：此处 delay_cycles 仅用于主循环的简单延时演示，
                                  // LED 闪烁由硬件定时器独立控制，不受此延时影响
                                  // 更规范的做法是用另一个定时器管理发送周期，完全消除阻塞延时。
    }
}

void TIMG12_IRQHandler(void)
{
    switch (DL_TimerG_getPendingInterrupt(TIMER_0_INST)) {
        case DL_TIMER_IIDX_ZERO:
            DL_GPIO_togglePins(GPIO_LED_PORT, GPIO_LED_PIN_PIN);
            tick_count++;
            break;
        default:
            break;
    }
}

运行结果：LED 精确 500ms 闪烁不受影响，同时串口每 2 秒输出一次当前 tick 计数值。

LED 定时闪烁

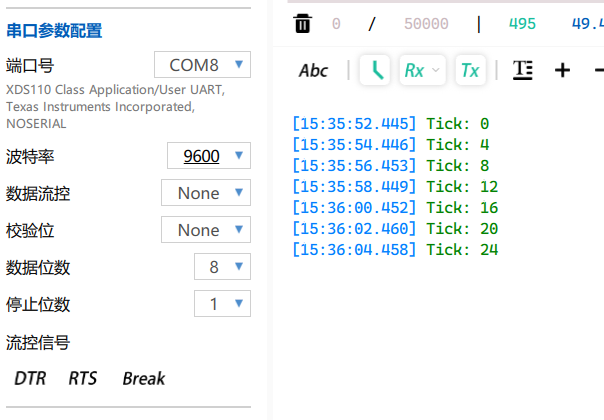

串口输出 tick 计数值

6.6 定时器常用函数

函数	功能
`DL_TimerG_startCounter(inst)`	启动定时器计数
`DL_TimerG_stopCounter(inst)`	停止定时器计数
`DL_TimerG_getTimerCount(inst)`	读取当前计数值
`DL_TimerG_getPendingInterrupt(inst)`	获取挂起中断类型并清除标志
`DL_TimerG_setTimerCount(inst, val)`	设置计数器初始值

注意事项

定时器启动前确保 SYSCFG_DL_init() 已执行完成
修改定时器参数（周期、预分频）应在停止状态下进行
16-bit 定时器最大计数值为 65535，如果预分频后仍不够长，使用 32-bit 的 TIMG12（最大计数 4294967295）
volatile 修饰 ISR 中修改的全局变量

6.7 定时周期快速参考

以下为 32MHz 时钟源、不同预分频下可实现的定时范围（16-bit 定时器，TIMG12 除外）：

理论最小定时值仅供参考，实际可用定时受中断响应时间限制，建议不低于数微秒。

预分频	计数频率	最小定时	最大定时
1	32MHz	31.25ns	2.048ms
8	4MHz	250ns	16.384ms
32	1MHz	1μs	65.536ms
128	250kHz	4μs	262.144ms
256	125kHz	8μs	524.288ms
无（TIMG12）	32MHz	31.25ns	约 134 秒

TIMG12 为 32-bit 定时器，无预分频器，直接使用 32MHz 时钟源计数，重载值为 4294967295 时最大定时约 134 秒。

如果需要更长的定时（如 1 秒），有两种方式：

使用 32-bit 通用定时器 TIMG12（最大计数 4294967295，最大定时约 134 秒）
在中断中用软件计数器累加（如 500ms 中断 × 2 次 = 1 秒）

6.8 常见踩坑记录

现象	原因	解决
LED 不闪，程序像卡死	忘了调用 `DL_TimerG_startCounter()`	在 `NVIC_EnableIRQ` 后加启动
LED 不闪，但程序在跑	忘了 `NVIC_EnableIRQ()`	检查 main 中是否使能了中断
编译报错 "IRQHandler 未定义"	中断函数名拼写错误	严格核对函数名大小写和数字
`tick_count` 在主循环中始终为 0	没加 `volatile`	加 `volatile` 修饰
编译通过但定时不对	Desired Timer Period 超过定时器位宽（16-bit 最大 65535）	换 32-bit 定时器或增大预分频

掌握了定时器后，你已经拥有了精确的时间控制能力。下一章将学习 PWM 输出，利用定时器的捕获/比较功能生成可控的方波信号。
