一、全功能底板V0.0.2
 |
|---|
| 立创·泰山派 1F 金手指核心板的【全功能底板】硬件参考方案 |
这是什么
这是专为 立创·泰山派1F RK3566 金手指核心板 制作的全功能配套验证底板。通过模块化设计，底板与核心板无缝配合，既可作为独立功能验证平台，也可作为创客项目的硬件开发参考。它旨在为开发者提供完整的硬件参考方案 和 二次开发基础。
自由，自由还是自由。以自由探索为终极目的。从核心板到底板再到SDK全部开源，没有谁敢这么做，但我们倾力提供一个完全开源的平台，旨在成为各位开发者学习进阶的鲜活参考案例，并注入浓厚的 DIY 创客精神。
配套核心板开源地址：https://oshwhub.com/li-chuang-kai-fa-ban/tai-shan-pai-1f-jin-shou-zhi-he-xin-ban
对应全功能底板开源地址：https://oshwhub.com/li-chuang-kai-fa-ban/tai-shan-pai-1f-jin-shou-zhi-quan-gong-neng-di-ban
快速验证板V1.0.1开源地址：https://oshwhub.com/li-chuang-kai-fa-ban/tai-shan-pai-1f-jin-shou-zhi-kuai-su-yan-zheng-ban
硬件参数
 |
|---|
| 全功能底板尺寸 |
全功能底板参数
| 类别 | 规格说明 |
|---|---|
| 供电方式 | DC：12V 输入 PH2.0供电端子：12V 输入 |
| 显示接口 | HDMI屏幕接口：1080P@120Hz、4K@60Hz EDP屏幕接口：2560 X 1600@60Hz MIPI DSI屏幕接口：1080P@60Hz LVDS屏幕接口：1080P@60Hz 背光控制接口：PH2.0-6P端子 电容触摸屏接口：PH2.0-6P端子 |
| 摄像头 | 双路 MIPI CSI摄像头接口：30HM 4Lane 摄像头 |
| 通信接口 | USB2.0端子：Type-A端子 x2、PH2.0端子 x3 USB3.0端子：Type-A端子 测试接口：Debug串口接口 I2C接口：PH2.0-4P端子 x3 RS232接口：PH2.0-6P端子 RS485接口：PH2.0-4P端子、 1*2P排针 x 2 普通串口接口：1*4P排针 M.2 连接器接口 |
| 音频接口 | RK809-5内置耳机接口 18W 外部功放 麦克风接口：PH2.0-2P端子 |
| 网络接口 | WIFI&蓝牙模块：频率: 2.4 GHz; 发射功率: 16 dBm; 接收灵敏度: 90 dBm; 100/1000以太网口 EC20-4G 模块：mini PCIe接口 SIM卡接口：4G模块专用 |
| 其他接口或模块 | TF卡座：支持TF卡启动系统，最高支持512GB 6 Pin GPIO：PH2.0-6P端子 按键：复位、电源、Recovery、用户按键 RGB三色LED灯 RTC实时时钟：HYM8563 5V风扇接口：PH2.0-2P端子 电源输出接口：3.3V \ 5V \ 12V PH2.0-6P端子 红外接收接口 |
 |
|---|
| 全功能底板正面资源图 |
 |
|---|
| 全功能底板反面资源图 |
软件适配
我们基于 立创·泰山派 1F 金手指核心板 + 全功能底板 移植了 Android13 系统，Linux 的 Buildroot、Debian、Ubuntu等系统，并且将全功能底板上的外设资源全部适配。
资料在线查看下载：https://wiki.lckfb.com/zh-hans/tspi-1f-rk3566/
 |
|---|
| 四系统概念图 |
硬件方案中的潜在问题与我们的应对策略
V1.0.0版本
喇叭输出的音频有底噪（点击展开）
问题定位：当前喇叭功放的音频输入是接入的 RK809 的 1W 功放输出，本身的 1W 功放输出，再经过一个 18W 的 NS4110B 音频功放，输出的声音当然有噪声。
解决办法：音频建议全部使用 RK809 的耳机链路，通过某一个 GPIO 控制耳机和功放的音频切换，参考电路如下：
 |
|---|
| 音频有底噪问题的硬件解决办法 |
USB3.0 只能接鼠标键盘，不能接U盘存储类器件（点击展开）
问题定位：硬件在 USB3.0 的设计上，将 TX+\RX+ 和 TX-\RX- 接反了。
解决办法：在硬件上将 TXP/N 和 RXP/N 交叉连接。
 |
|---|
| USB3.0 不能使用的解决办法 |
麦克风 MIC 正常连接却不能收音（点击展开）
问题定位：硬件上 P N 搞反了。 解决办法：硬件上应当P极接上拉，N极接下拉。
 |
|---|
| 麦克风问题的硬件解决办法 |
最后的话
市面上从不缺 “半开源” 的硬件方案，但我们偏要做那个 “全开源” 的笨人：从PCB Layout的每一根走线、BOM表的成本优化，到软件SDK的驱动源码、系统镜像的适配调试，硬件设计与软件生态毫无保留地向所有人敞开。这不是营销噱头，是我们对 “开源” 二字最朴素的信仰：让知识流动起来，比锁在专利里更有价值。
我们定着近乎成本价的售价，只因深知开发者的不易——硬件设计反复打样验证的夜晚、软件调试踩坑的焦灼，我们都亲历过。这个核心板和底板承载的，是远超售价的工程投入：多层沉金 PCB 的信号完整性优化、模块化多硬件方案的验证、软件SDK系统的适配、相关资料的输出……
不靠卖板赚钱，以培养中国工程师为己任。若您用它做出新的作品，欢迎在开源平台分享设计思路；若您发现可优化的细节，盼您在底下提交评论让方案更完善。我们不求靠卖板赚钱，只愿以开发板为媒介，为中国工程师的成长铺一段少踩坑的路
二、快速验证板V1.0.1
该项目原创自立创开源硬件平台用户flyn ，经过联系并通过开发者的同意，现开源分享该项目
CC BY-SA 4.0 协议
知识共享 署名-相同方式共享 4.0 国际
📋 核心要求：
- 署名 - 必须给出原作者署名
- 相同方式共享 - 衍生作品需使用相同协议
配套核心板开源地址：https://oshwhub.com/li-chuang-kai-fa-ban/tai-shan-pai-1f-jin-shou-zhi-he-xin-ban
对应全功能底板开源地址：https://oshwhub.com/li-chuang-kai-fa-ban/tai-shan-pai-1f-jin-shou-zhi-quan-gong-neng-di-ban
快速验证板V1.0.1开源地址：https://oshwhub.com/li-chuang-kai-fa-ban/tai-shan-pai-1f-jin-shou-zhi-kuai-su-yan-zheng-ban
📋 项目简介
泰山派1F快速验证板是一款专为泰山派1F金手指核心板和嵌入式开发者们设计的硬件调试最小系统板。我们深知硬件调试的痛点——特别是当您自行焊接DDR和eMMC后，如何快速验证焊接质量成为关键问题。
用低成本、快速度验证核心板关键部件功能，避免因焊接问题导致的调试困扰
🔧 硬件特性
🔌 电源管理
- 5V TYPE-C 输入接口
- 支持 5V / 3.3V 排针输出
- 指示灯状态显示
🖥️ 显示与调试接口
- HDMI 输出接口（1080P@120Hz、4K@60Hz）
- DEBUG 串口（UART 调试）
- OTG 烧录 / 调试接口
- 按键调试
💾 存储与扩展
- SD卡槽（系统启动 / 存储扩展）
- USB 2.0 Host 接口
- 关键 GPIO 引出
🔧 技术规格
| 类别 | 规格说明 | 备注 |
|---|---|---|
| 核心板兼容 | 泰山派1F金手指核心板 | 260Pin接口 |
| 电源输入 | 5V2A TYPE-C | TYPE-C输入 |
| 显示输出 | 1080P@120Hz、4K@60Hz | 标准接口 |
| 调试接口 | UART Debug | 3.3V电平 |
| 存储扩展 | MicroSD卡槽 | 支持系统启动 |
| USB接口 | USB 2.0 Host | Type-A接口 |
| 功能按键 | Reset/Recovery/Power | 硬件控制 |
| 板载指示灯 | 电源状态灯 | 视觉反馈 |
| GPIO | 2x20P 2.54MM | 常规排针接口 |
 |  |
|---|---|

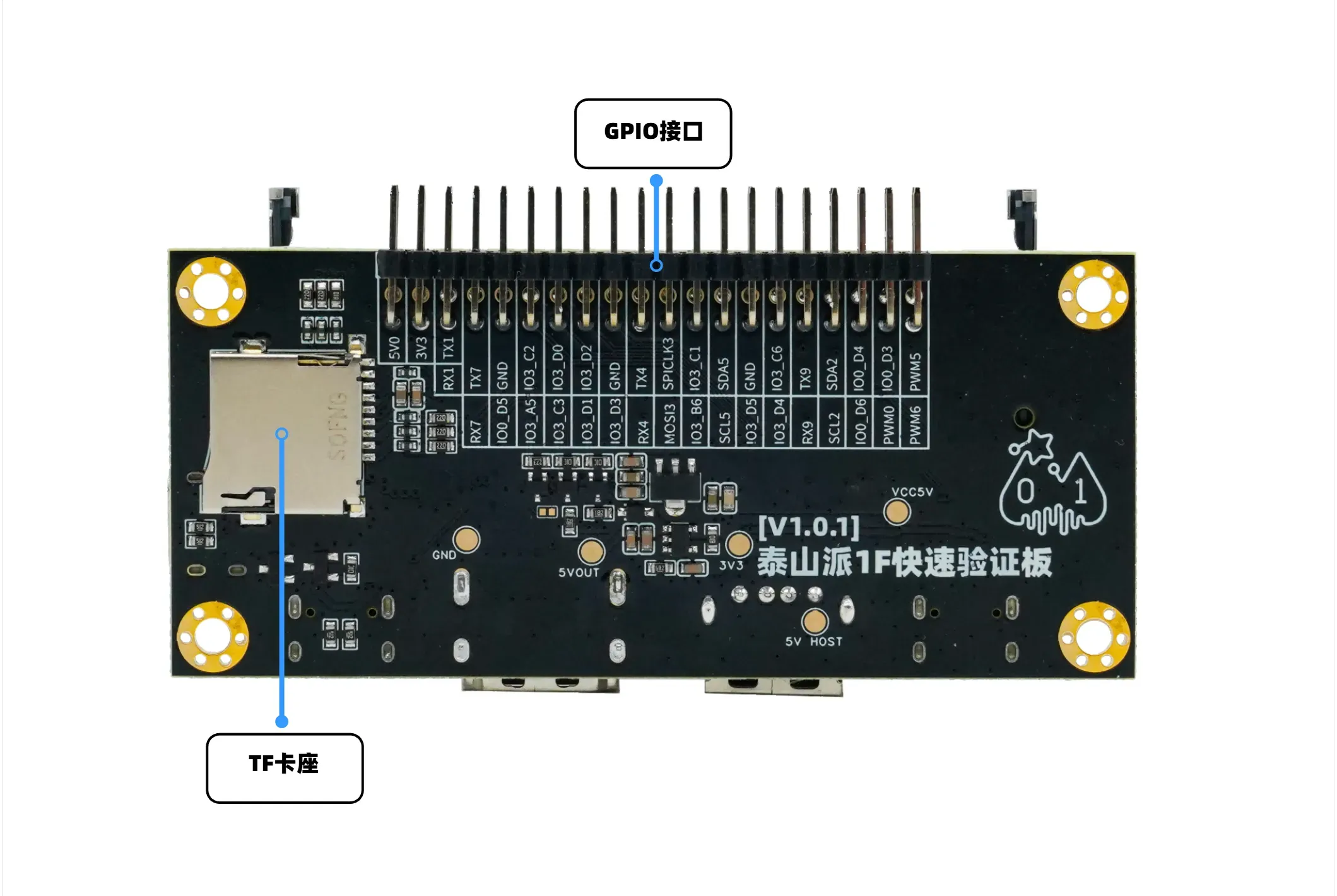

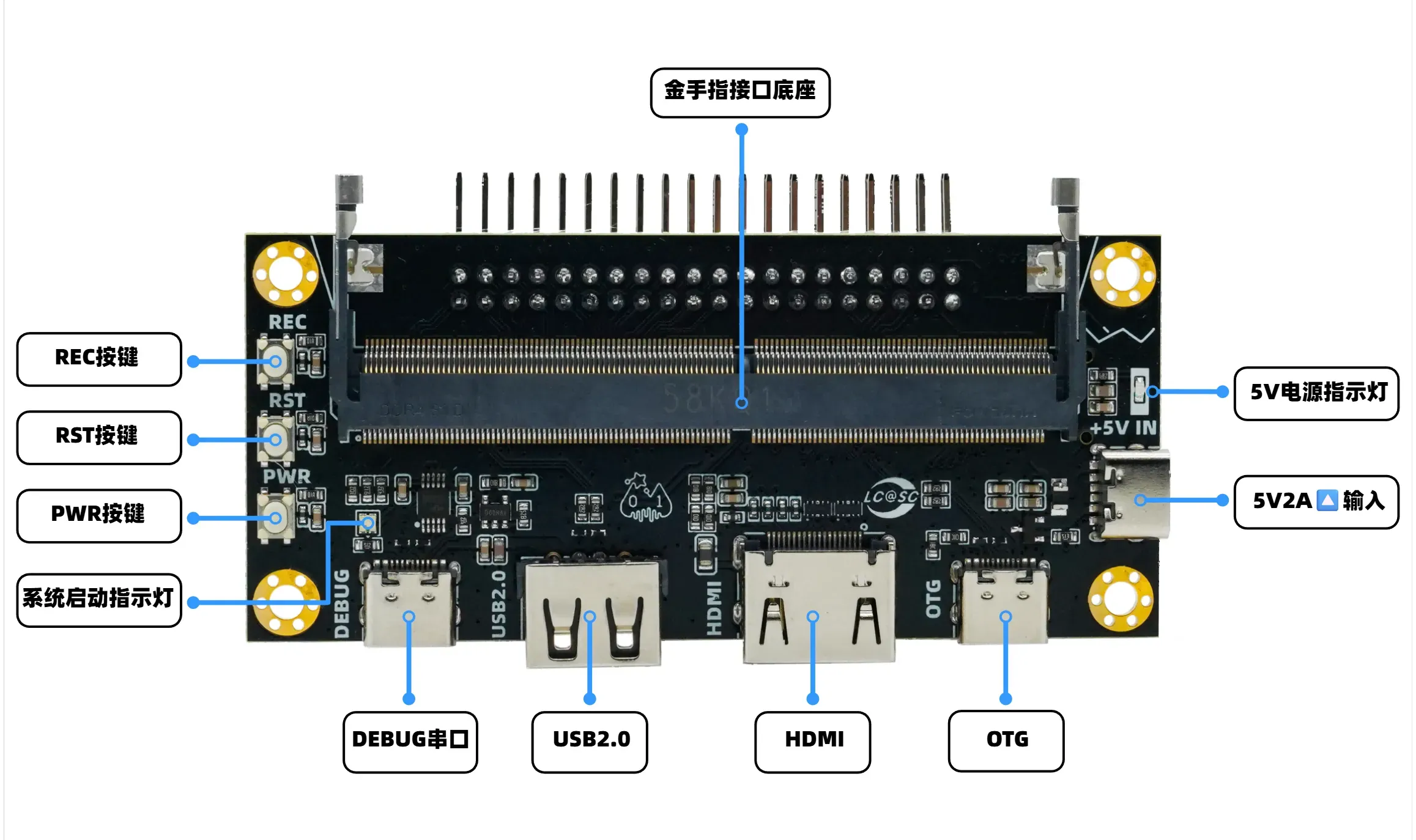

| 正面资源图 | 反面资源图 |
🛠️ 使用场景
- 焊接质量检测- 第一时间验证焊接效果
- 内存稳定性测试- 全面检测DDR运行状态
- 存储性能验证- eMMC读写速度测试
- 信号完整性- 关键信号质量分析
- 电源系统测试- 各电压轨稳定性验证
- 外设功能检测- 基础接口功能测试
- 启动流程验证- 系统引导过程监控
- 温度性能- 散热和温升测试
- 最小系统搭建- 快速构建基础平台
- 应用功能验证- 软件功能快速测试
- 演示平台构建- 产品原型展示
- 概念验证- 技术可行性验证
🎯 使用建议
✓ 适合人群
需要验证自行焊接的DDR/eMMC
想要体验RK3566平台
需要快速硬件验证工具
✗ 不适合人群
需要完整功能底板
需要大量外设接口的应用场景
对硬件尺寸有严格限制的项目
🎯 实物效果
 |  |
|---|---|

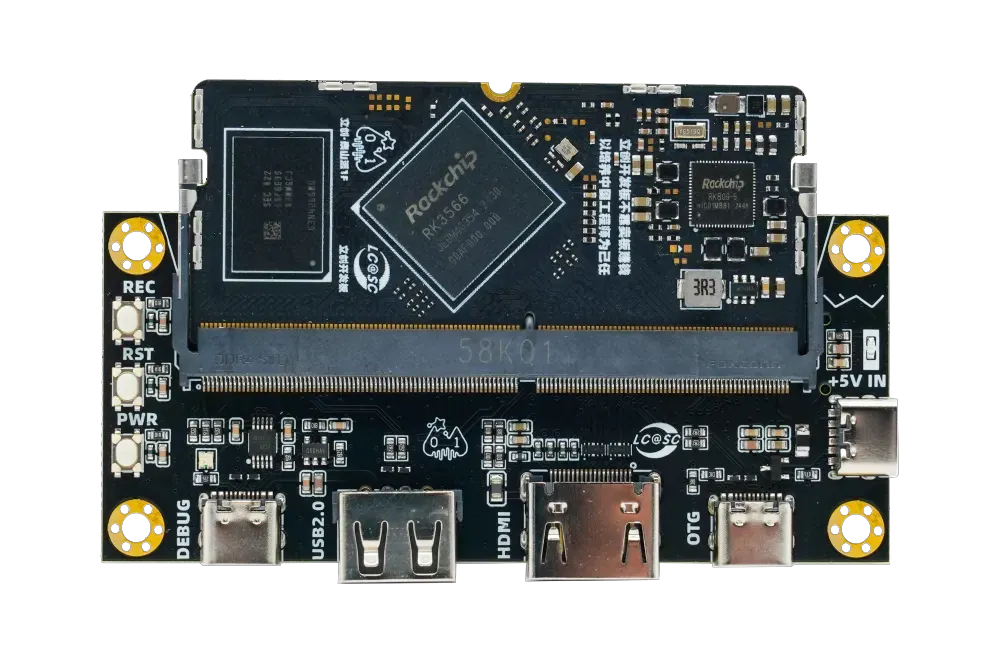

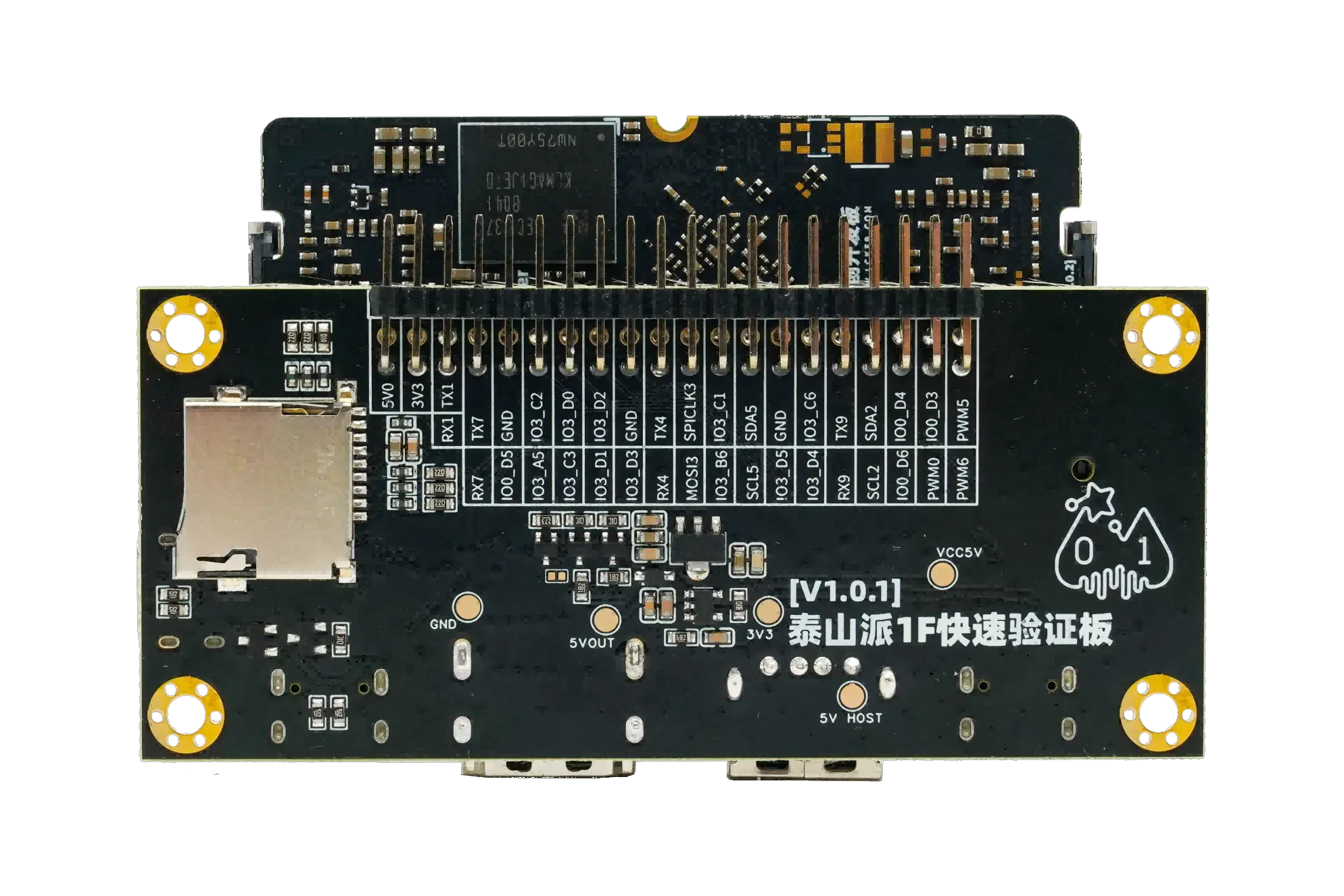

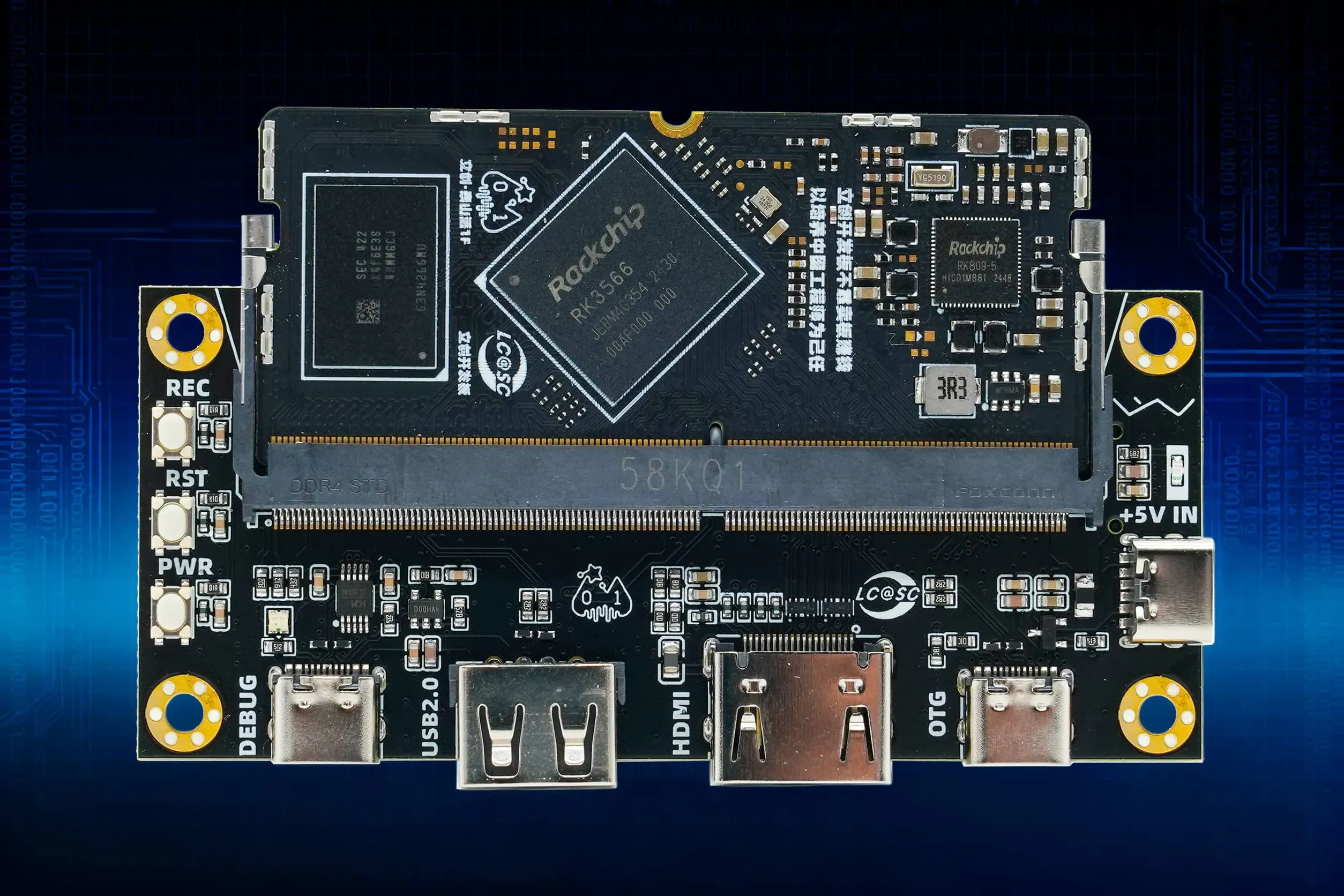

| 快速验证板正面（带核心板） | 快速验证板反面（带核心板） |
 |  |
|---|---|

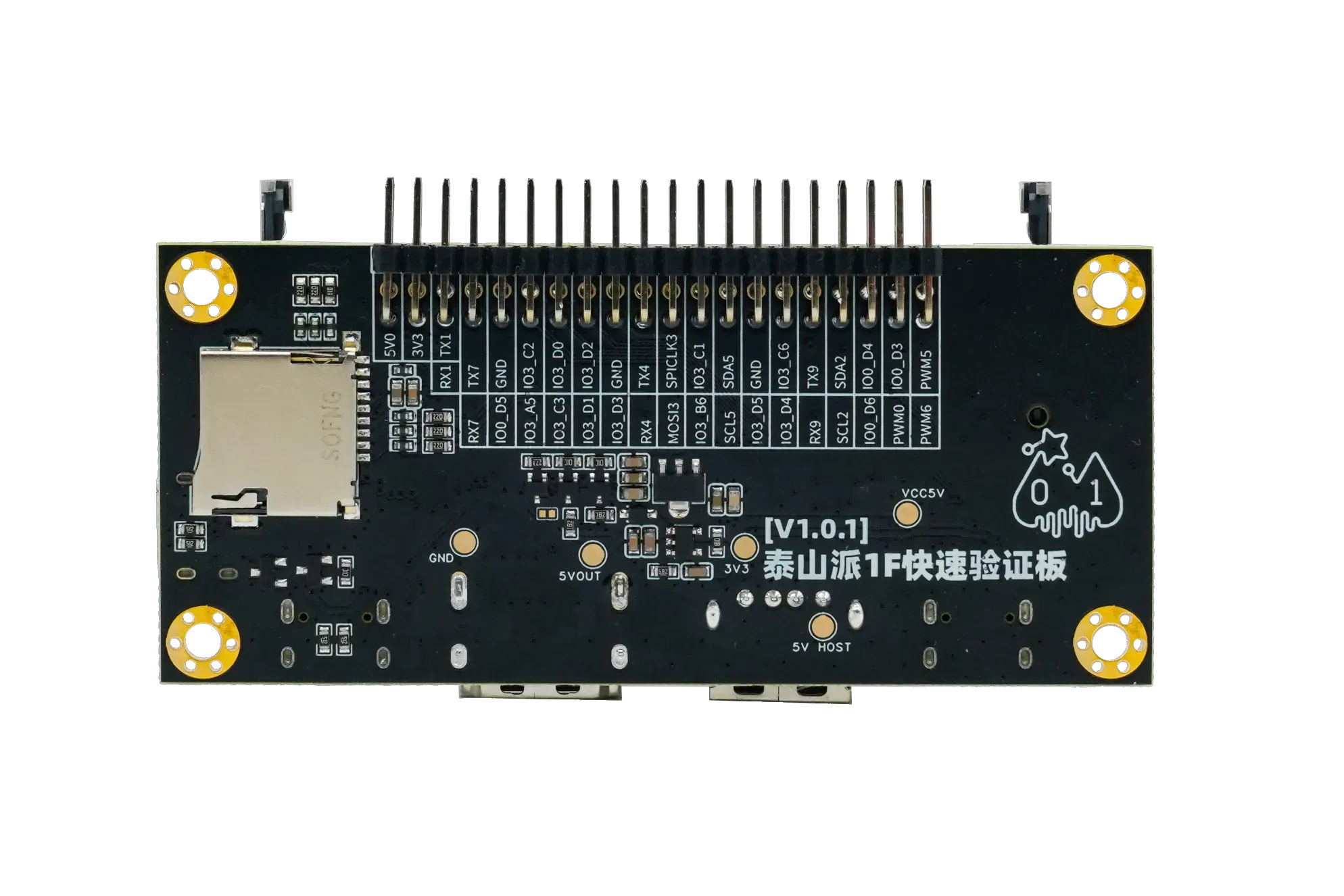

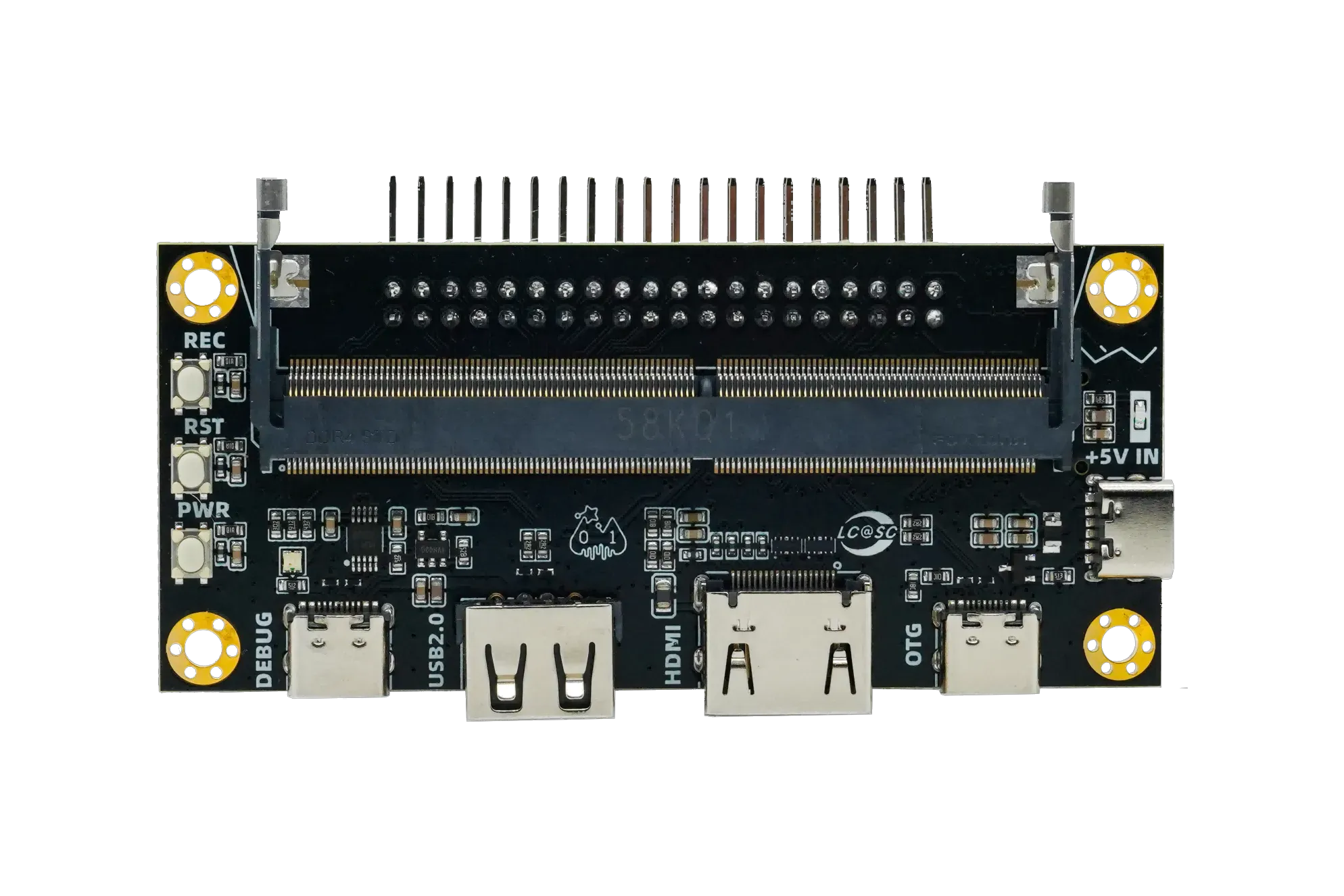

| 快速验证板正面（不带核心板） | 快速验证板反面（不带核心板） |
📚 相关资料
为方便您进行更深入的开发与学习，我们为您准备了全面、详切的官方技术文档。所有资料均集中维护和更新于 立创开发板技术文档中心。
- 入门必看：如果您是第一次使用泰山派系列开发板，请优先阅读 【镜像烧录教程】 和 【系统使用教程】。
- 深度开发：如需进行系统定制或驱动开发，请重点关注 【系统开发与编译】。
- 硬件设计：所有硬件资料（包括核心板与底板的原理图、PCB）均在 【开源硬件】 中提供。
提示：技术文档将持续更新，建议您定期访问以获取最新的SDK和教程，确保最佳开发体验。
✅ 快速上手指南
使用本验证板进行硬件自检的三步法：
使用前请确保已经焊接好DDR和EMMC
1️⃣物理连接
将泰山派 1F 核心板插入验证板金手指座子，并连接有5V-2A的TYPE-C电源到验证板的 +5V IN 接口（推荐 5V/2A 及以上）。使用另一根TYPE-C数据线从电脑接到核心板的OTG接口。有条件的情况下，可以接入HDMI屏幕可以直观的看到系统启动情况。
2️⃣环境准备
通过 OTG 线连接电脑后，根据 烧录步骤 烧录成品系统镜像，这里推荐使用常用的 tspi-1f-android13-hdmi-20251203.img 。
镜像下载地址：通过网盘分享的文件：立创·泰山派1F金手指核心板资料
链接: https://pan.baidu.com/s/1b5_Omo2HM_gyImtrtbusSQ 提取码: LCKF
如果在使用烧录工具的过程中，发现不能像文档一样识别出 `MASKROM` 或者 `LOADER` 设备，请排查硬件焊接情况。

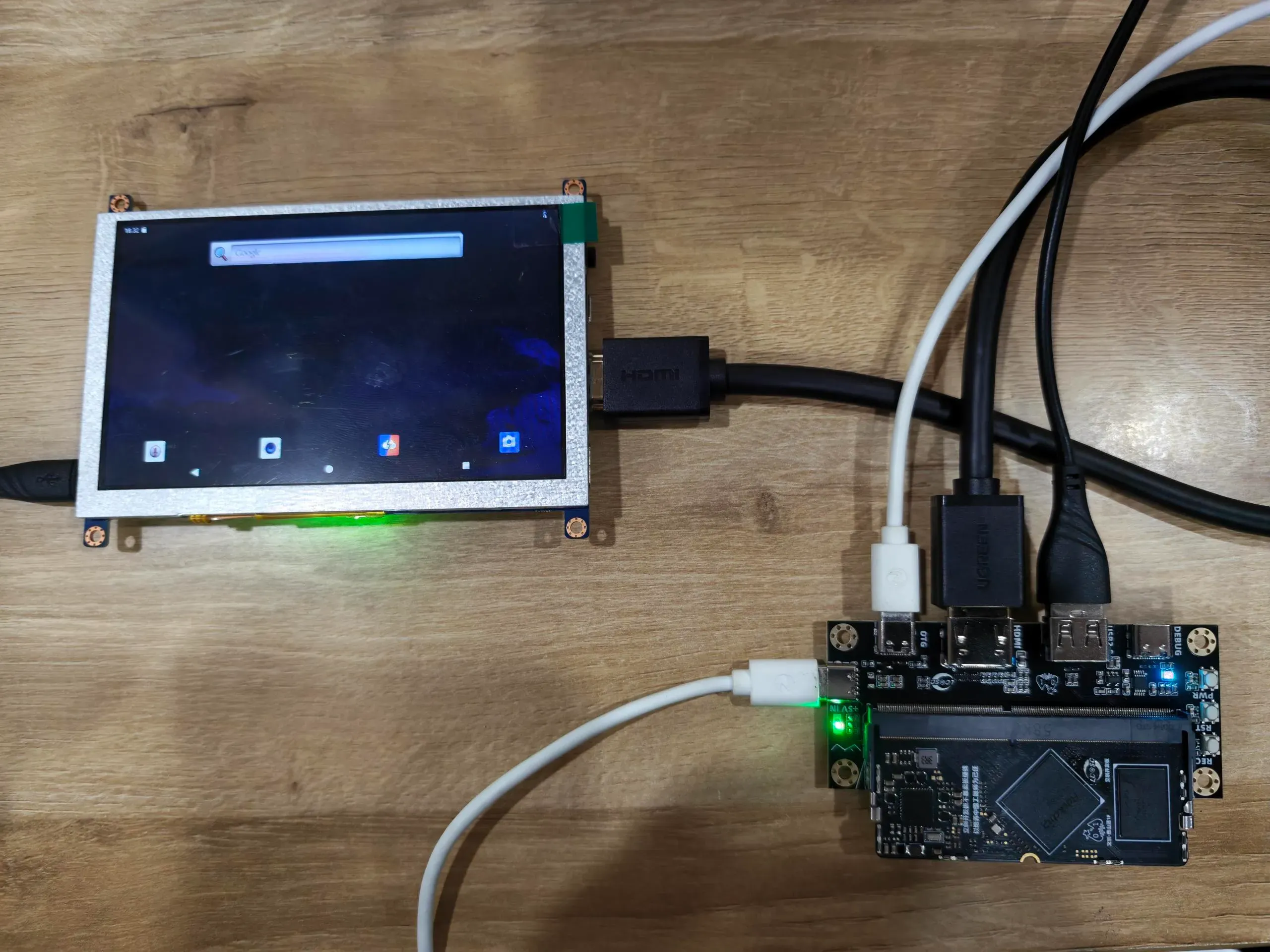

3️⃣启动与观察
开启电源，观察 HDMI 屏幕是否有图像输出。若无画面，请检查焊接情况。
